HIOKI CT6700

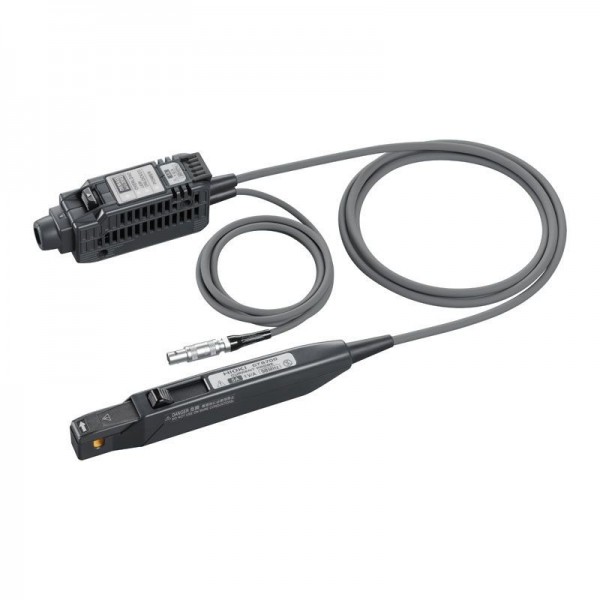

HIOKI CT6700 Stromzange

Die HIOKI CT6700 ist eine leistungsstarke und hochempfindliche Stromzange, die für den

Einsatz mit Oszilloskopen höherer Geräteklassen sowie Datenrekordern wie dem HIOKI

MR6000 und anderen Datenerfassungssystemen entwickelt wurde. Die CT6700 zeichnet

sich durch eine hohe Bandbreite von DC bis 50 MHz aus und kann Ströme von 1 mA bis 5 A

erfassen.

Die CT6700 Stromzange zeichnet sich durch einen hohen Signal-Rausch-Abstand aus, das

klare und präzise Wellenformbeobachtungen ermöglicht, ohne auf Filter- oder

Glättungsfunktionen angewiesen zu sein. Die 1 V/A Ausgangsrate verbessert die

Spannungsempfindlichkeit der angeschlossenen Oszilloskope, sodass auch schwache

Signale präzise erfasst werden können.

Der Geräteschutz steht ebenfalls im Mittelpunkt des Designs der CT6700. Eine

Temperaturüberwachung des Messkreiseses schaltet im Falle einer Überhitzung die

Stromversorgung des Kreises automatisch ab, um Schäden am Gerät zu verhindern.

Zusätzlich stellt ein Mechanismus sicher, dass Stromspitzen den Sensor nicht beschädigen,

und eine LED-Anzeige warnt den Benutzer, wenn der Eingangsstrom zu hoch ist.

Die CT6700 gibt das Messsignal über einen Standard-BNC-Anschluss mit hoher

Ausgangsimpedanz aus, was den direkten Anschluss an eine Vielzahl von Oszilloskopen

ermöglicht. Insbesondere bei der präzisen Signalanalyse werden die besten Ergebnisse mit

einem Oszilloskop mit hochauflösendem ADC-System oder einem Datenerfassungssystem

wie dem HIOKI MR6000 erzielt.

Insgesamt ist die HIOKI CT6700 Stromzange eine umfassende Lösung für eine Vielzahl von

Strommessanwendungen und bietet wichtige Funktionen, die Präzision, Sicherheit und

Effizienz in einem kompakten und robusten Design gewährleisten. Ob Sie mit sehr schnellen

oder kleinen Strömen arbeiten, die CT6700 ist das Werkzeug, das genaue und zuverlässige

Messungen garantiert.

Wesentliche Merkmale der HIOKI CT6700:

• AC/DC von 1mA - 5A (7,5A Peak Pulse)

• Breites Band: Gleichstrom bis 50 MHz (-3 dB)

• Hohe S/N-Kennlinie, ideal für Stromwellenformen mit extrem niedriger 1-mA-Ordnung

• Zangendurchmesser 5mm

• Direkter Anschluss an die BNC-Eingangsklemme eines Oszilloskops

• HIOKI 3269 oder 3272 Netzteile werden benötigt



Applikationen

- Stromversorgungen (Schalt- und Linearregler)

- Halbleiterbauelemente (SCRs, IGBTs, MOSFETs, CMOS, BJTs)

- Wechselrichter/Konverter

- Industrie- / Unterhaltungselektronik

- Mobile Kommunikation (Telefon, Satelliten-Relaisstationen)

- Motorantriebe

- Mobilitätssysteme (Elektrofahrzeuge, elektrische Züge, Luftfahrt)

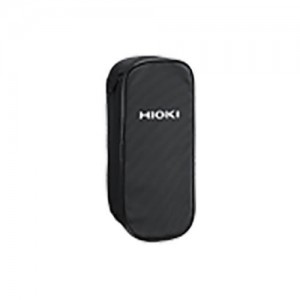

Lieferumfang: HIOKI CT6700, Tragetasche, Bedienungshandbuch
