HIOKI 3280-70F

HIOKI 3280-70F AC-Zangenmessgerät

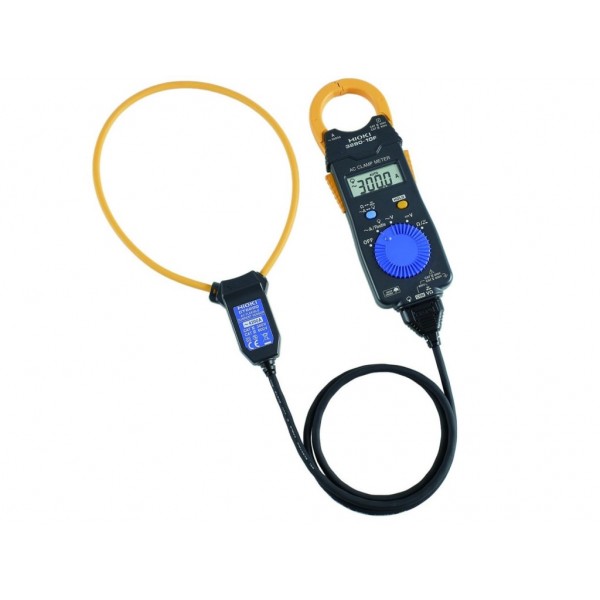

Das 3280-70F kombiniert das Zangenmessgerät 3280-10F mit dem flexiblen Stromsensor

CT6280 und ermöglicht AC-Strommessungen bis 4200 A in 50-Hz- und 60-Hz-Netzen.

Der flexible Sensor eignet sich insbesondere für Messungen an großen Leitern, Sammel-

schienen und Kabelbündeln, bei denen eine klassische Stromzange nicht mehr um den

Leiter geführt werden kann.

Die integrierte Stromzange des 3280-10F misst AC-Ströme in drei Bereichen bis 1000 A

und ist für Leiter mit einem Durchmesser bis 33 mm ausgelegt. Damit lassen sich typische

Installations- und Versorgungsleitungen in elektrischen Anlagen und Energieverteilungen

zuverlässig erfassen.

Spannungs-, Widerstands- und Durchgangsmessung

Neben der Strommessung unterstützt das Gerät Spannungsmessungen bis 600 V AC/DC

sowie Widerstands- und Durchgangsprüfungen.

Die Sicherheitskategorien betragen CAT IV 300 V für Strommessungen sowie CAT III 300 V

für Spannungsmessungen.

Messleitungen und flexibler Stromsensor

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten

L9208-Messleitungen.

Optional kann der Messleitungshalter 9209 verwendet werden, um eine Messleitung an der

Rückseite des Geräts zu fixieren und die Handhabung im Feldeinsatz zu erleichtern.

Die L9208-Messleitungen sind zudem mit optionalem Zubehör kompatibel, darunter das

L4934-Set für freihändige Kontaktierungen sowie das L4933-Set für Messungen an eng

beieinanderliegenden Kontaktstellen.

Der flexible Stromsensor CT6280 basiert auf einer Rogowski-Spule und wird direkt an das

Messgerät angeschlossen. Er ermöglicht die kontinuierliche Messung von AC-Strömen bis

4200 A bei 50 Hz und 60 Hz. Mit einem Schleifendurchmesser von 130 mm und einem

pulendurchmesser von 5 mm lässt sich der Sensor flexibel um große Leiter führen und auch

in beengten Einbausituationen einsetzen.

Für den Feldeinsatz entwickelt

Das Gerät ist für den Einsatz unter anspruchsvollen Bedingungen konzipiert und verfügt

über einen Fallschutz aus bis zu einem Meter Höhe. Der Betriebstemperaturbereich von

-25 °C bis 65 °C ermöglicht den Einsatz auch in Außenanlagen und industriellen Umgebungen.

Das 3280-70F wird mit der Gerätetasche C0205 zur sicheren Aufbewahrung und zum

Transport geliefert. Wie alle Zangenmessgeräte von HIOKI wird auch dieses Modell in

Wesentliche Merkmale des 3280-70F:

• AC-Strommessung mit 3 Bereichen bis 1000 A

• Flexibler Stromsensor für Messungen bis 4200 A

• Leiterdurchmesser bis 33 mm

• Spannungsmessung bis 600 V AC/DC

• CAT IV 300 V / CAT III 600 V (Strom), CAT III 300 V (Spannung)

• Widerstandsmessung und Durchgangsprüfung

 Applikationen:

• Lastmessungen in Energieverteilungen

  • Strommessungen an großen Leitern und Sammelschienen

  • Service und Wartung elektrischer Installationen

Lieferumfang: 3280-70F AC-Zangenmessgerät, CT6280 Flexibler Stromsensor, L9208 Messleitungen, C0205 Gerätetasche, Bedienungsanleitung, CR2032 Lithium-Knopfzelle
