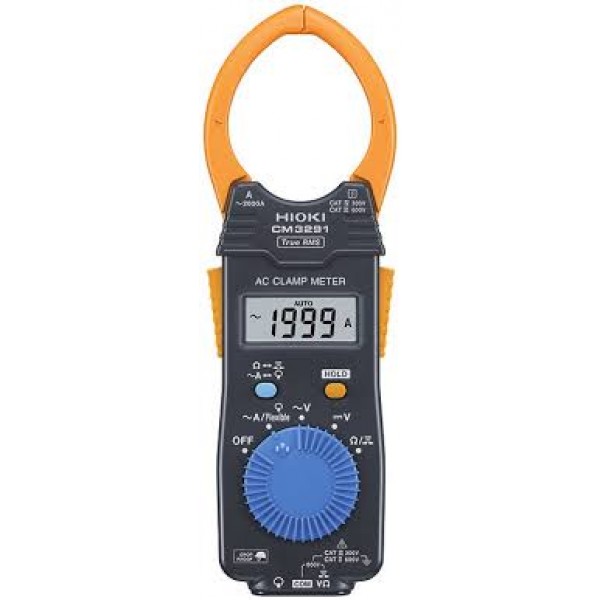

HIOKI CM3291

HIOKI CM3291 AC Stromzange

Das Zangenmessgerät CM3291 misst AC-Ströme in drei Messbereichen bis 2000 A und

arbeitet mit True-RMS-Verfahren. Dadurch werden auch nicht sinusförmige Stromverläufe

zuverlässig erfasst, wie sie typischerweise bei elektronischen Verbrauchern,

Frequenzumrichtern oder Schaltnetzteilen auftreten.

Die Stromzange ist für Leiter mit einem Durchmesser von bis zu 46 mm ausgelegt und

ermöglicht Messungen auch in dicht verdrahteten Verteilungen und Schaltschränken, in denen

nur wenig Platz um den Leiter vorhanden ist. Damit eignet sich das Gerät sowohl für größere

Installationsleitungen als auch für Versorgungsleiter in elektrischen Anlagen und Energieverteilungen.

Spannungs-, Widerstands- und Durchgangsmessungen

Neben der AC-Strommessung unterstützt das CM3291 Spannungsmessungen bis 600 V

AC/DC sowie Widerstands- und Durchgangsprüfungen.

Die Sicherheitskategorien betragen CAT IV 300 V / CAT III 600 V für Strom- und

Spannungsmessungen.

Messleitungen und flexibler Stromsensor

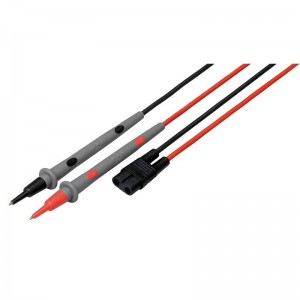

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten

L9208-Messleitungen.

Optional kann der Messleitungshalter 9209 eingesetzt werden, mit dem sich eine Messleitung

auf der Rückseite des Geräts fixieren lässt. Dadurch wird die einhändige Bedienung im Feld erleichtert.

Die L9208-Messleitungen sind zudem mit weiterem optionalem Zubehör kompatibel, darunter

das L4934-Set für freihändige Kontaktierungen sowie das L4933-Set für Messungen an eng

beieinanderliegenden Kontaktpunkten.

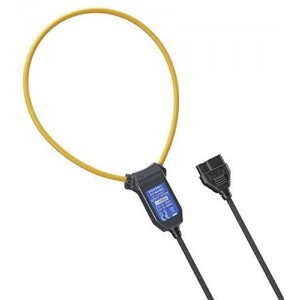

Für größere Leiter kann das CM3291 mit dem flexiblen Stromsensor CT6280 kombiniert

werden. Dadurch erweitert sich der Messbereich für AC-Ströme auf bis zu 4200 A. Die flexible

Sensorspule ermöglicht dabei Messungen an Sammelschienen, großen Leitern und Kabelbündeln,

die mit klassischen Stromzangen nur schwer zugänglich sind.

Transport und Schutz

Das CM3291 wird mit einem robusten Hartschalenkoffer geliefert, der das Gerät beim

Transport und im rauen Feldeinsatz schützt. Auch mit montiertem Messleitungshalter 9209

passt das Gerät weiterhin in den mitgelieferten Koffer.

Aufgrund der größeren Zangenbacken ist das CM3291 nicht mit den kleineren HIOKI-

Gerätetaschen 9398 oder C0205 kompatibel, die für kompaktere Zangenmessgeräte

vorgesehen sind.

Wird zusätzlich der flexible Stromsensor CT6280 verwendet, empfiehlt sich die größere

optionale Gerätetasche 9812 für den gemeinsamen Transport von Messgerät und Zubehör.

Für den Feldeinsatz entwickelt

Das Gerät ist für den Einsatz unter anspruchsvollen Bedingungen ausgelegt und verfügt über

einen Fallschutz aus bis zu einem Meter Höhe. Der Betriebstemperaturbereich von -25 °C bis

65 °C ermöglicht den Einsatz auch in Außenanlagen und industriellen Umgebungen.

Wie alle Zangenmessgeräte von HIOKI wird auch das CM3291 in firmeneigenen Werken in

Japan entwickelt und gefertigt.

Wesentliche Merkmale des CM3291:

• Nur AC, Messung bis 2000 AAC TRMS
• Spannungsmessung: 420mV bis 600V DC, 4,2V bis 600V AC
• Betriebstemperaturbereich -25 °C bis 65 °C
• Widerstandsmessung: 420Ohm bis 42MOhm, Durchgang,
• Größter messbarer Leiterdurchmesser: 46mm oder 2x 20mm
• Betriebstemperatur: -25° C bis 65° C
• Optional mit Flex-Zangen einsetzbar

• CAT IV 300 V, CAT III 600 V



Applikationen:

• Strommessungen an größeren Leitern in elektrischen Installationen

• Messungen in dicht verdrahteten Verteilungen

• Messungen an Stromkreisen mit nicht sinusförmigen Strömen

Lieferumfang: CM3291, Messleitung L9208, Tragetasche, Lithium-Batterie Knopfzelle CR2032, Handbuch
