HIOKI CM3289

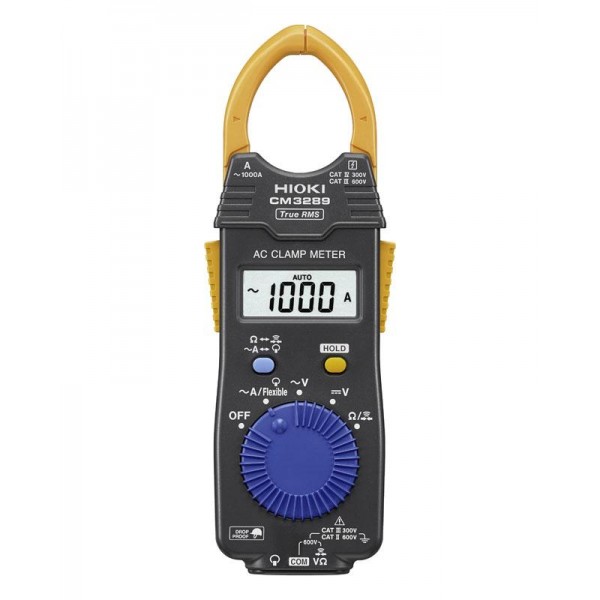

HIOKI CM3289 AC-Zangenmessgerät

Das Zangenmessgerät CM3289 misst AC-Ströme in drei Messbereichen bis 1000 A und

arbeitet mit True-RMS-Verfahren. Dadurch werden auch nicht sinusförmige Stromverläufe

präzise erfasst, wie sie typischerweise bei elektronischen Verbrauchern, Frequenzumrichtern

oder Schaltnetzteilen auftreten.

Die Stromzange ist für Leiter mit einem Durchmesser bis 33 mm ausgelegt und verfügt über

eine optimierte Zangenform, die den Zugang zu Leitern in dicht verdrahteten Verteilungen

erleichtert. Damit eignet sich das Gerät für Messungen an typischen Installations- und

Versorgungsleitungen in elektrischen Anlagen und Energieverteilungen.

Spannungs-, Widerstands- und Durchgangsmessungen

Neben der AC-Strommessung unterstützt das CM3289 Spannungsmessungen bis 600 V

AC/DC sowie Widerstands- und Durchgangsprüfungen.

Die Sicherheitskategorien betragen CAT IV 300 V / CAT III 600 V für Strommessungen

sowie CAT III 300 V für Spannungsmessungen.

Messleitungen und flexibler Stromsensor

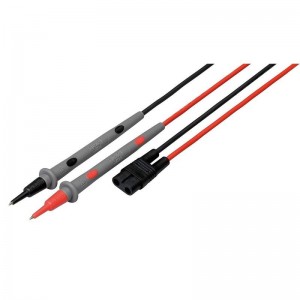

Spannungs-, Widerstands- und Durchgangsmessungen erfolgen über die mitgelieferten

L9208-Messleitungen.

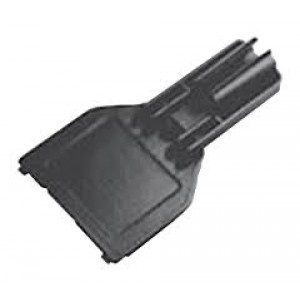

Optional kann der Messleitungshalter 9209 verwendet werden, mit dem eine Messleitung auf

der Geräterückseite fixiert wird. Dadurch lässt sich das Messgerät komfortabler einhändig

bedienen.

Die L9208-Messleitungen sind zudem mit optionalem Zubehör kompatibel, darunter das

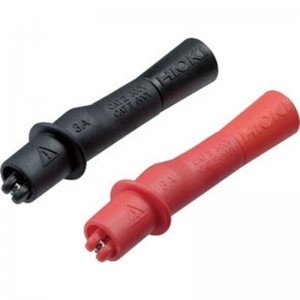

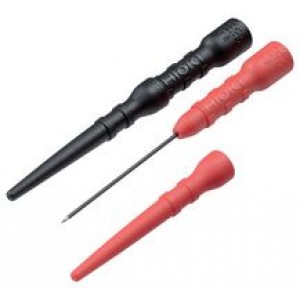

L4934-Set für temporäre freihändige Kontaktierungen sowie das L4933-Set für Messungen

an eng beieinanderliegenden Kontaktpunkten.

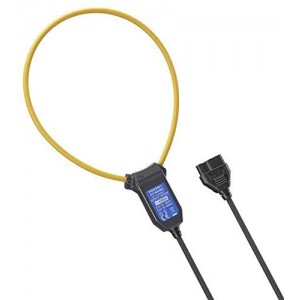

Für Anwendungen an größeren Leitern kann das CM3289 mit dem flexiblen Stromsensor

CT6280 kombiniert werden. Damit erweitert sich der Messbereich für AC-Ströme auf bis

zu 4200 A. Die flexible Sensorspule ermöglicht Messungen an großen Leitern, Sammelschienen

und Kabelbündeln, die mit klassischen Stromzangen nicht zugänglich sind.

Für den Feldeinsatz entwickelt

Das Gerät ist für den Einsatz im Feld konzipiert und verfügt über einen Fallschutz aus bis zu

einem Meter Höhe. Der Betriebstemperaturbereich von -25 °C bis 65 °C ermöglicht den

Einsatz auch unter anspruchsvollen Umgebungsbedingungen.

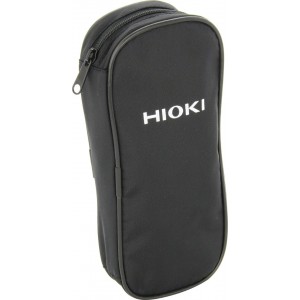

Das CM3289 wird mit der Gerätetasche 9398 für Transport und Aufbewahrung geliefert.

Wie alle Zangenmessgeräte von HIOKI wird auch dieses Modell in firmeneigenen Werken

in Japan entwickelt und gefertigt.

Wesentliche Merkmale des CM3289:

• True-RMS-AC-Strommessung bis 1000 A

• Leiterdurchmesser 33 mm

• Spannungsmessung 600 V AC/DC

• CAT IV 300 V (Strom), CAT III 300 V (Spannung)

• Widerstandsmessung und Durchgangsprüfung

 Applikationen:

• Strommessungen in elektrischen Installationen

• Messungen an Stromkreisen mit nicht sinusförmigen Strömen

• Service und Wartung elektrischer Anlagen

Lieferumfang: CM3289 AC-Zangenmessgerät, Messleitung L9208, Gerätekoffer, Lithium-Batterie Knopfzelle CR2032, Handbuch
