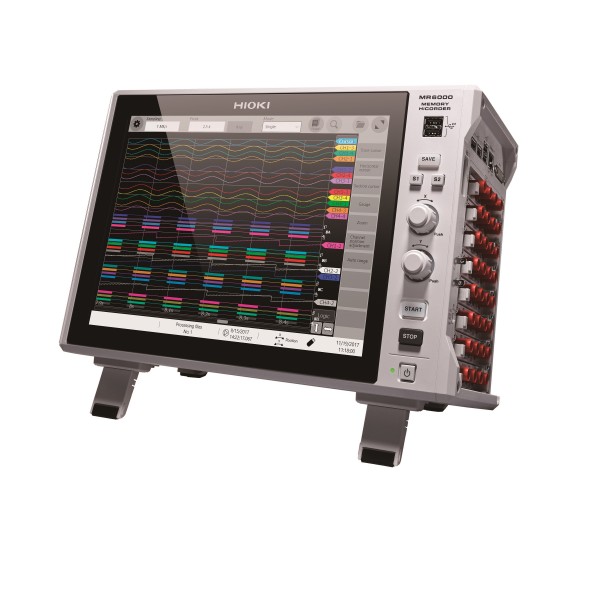

HIOKI MR6000-01

HIOKI MR6000  - Speicherrecorder

Der MR6000 Speicherrekorder ist ein Hochleistungsrekorder, der für die Erfassung hochpräziser und

hochfrequenter Daten über mehrere Kanäle entwickelt wurde. Er eignet sich ideal für komplexe

Anwendungen wie Wechselrichtertests, ECU-Signalanalysen und die Überwachung physikalischer

Phänomene. Mit benutzerfreundlicher Software, einer Touchscreen-Oberfläche und vielseitigen

Berechnungs- und Analysefunktionen ermöglicht der MR6000 präzise und effiziente Datenerfassung

für professionelle Anwendungen in Forschung, Entwicklung und Industrie.

Eingangs- und Ausgangsmodule

Der MR6000 bietet außergewöhnliche Vielseitigkeit durch sein Plug-and-Play Moduldesign

mit 8 Steckplätzen. Die Module können einfach ausgetauscht werden und werden

automatisch vom Gerät erkannt. Er unterstützt 15 Eingabemodule für verschiedene

Messungen, wie z. B. Hochspannungsüberwachung bis zu 1000 VDC/700 VAC mit dem

Modul U8974, Mehrkanal-Konfigurationen mit dem U8975 für bis zu 32 Kanäle und

Hochgeschwindigkeitsanwendungen mit dem Modul U8978, das eine Abtastrate von 200

MS/s erreicht. DC-Module mit 24-Bit-Auflösung ermöglichen ultra-präzise

Spannungsmessungen mit einer Auflösung von 0,1 µV.

Der MR6000 unterstützt darüber hinaus drei Ausgangsmodule, darunter Impuls- und

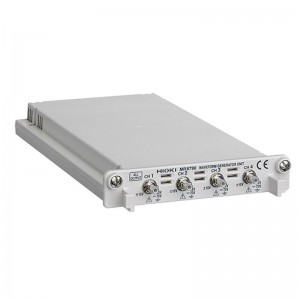

Wellenformgenerierung für Signaltests und Simulationen. Das Arbiträrgenerator-Modul

U8793 ermöglicht das Programmieren und Generieren benutzerdefinierter Wellenformen,

ideal zur Reproduktion und Simulation von Anomalien. Die kostenlose SF8000-Software

erleichtert die Wellenformerstellung durch direkte Dateneingabe oder formelbasierte Designs

und unterstützt fortschrittliche Szenarien wie Rauschsimulation oder Multiplikation von

Wellenformen.

Strommessung

Der MR6000 unterstützt den direkten Anschluss hochpräziser Stromsensoren von HIOKI.

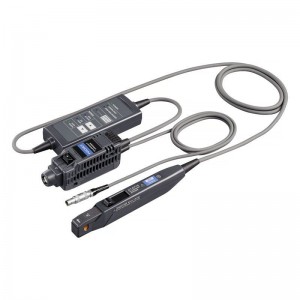

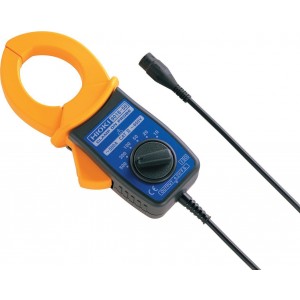

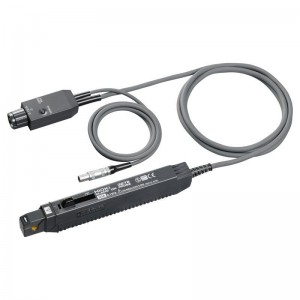

Stromzangen mit hoher Bandbreite wie die CT6711 können mit analogen Modulen wie dem

U8978 verwendet werden. Die Module U8977 und 8971 unterstützen Stromsensoren wie

den CT6841A oder CT6904A für die präzise Vermessung auch großer Ströme.

Mit diesen beiden Strommodulen erkennt und versorgt der MR6000 angeschlossene HIOKI-

Stromzangen und -Sensoren automatisch, was eine schnelle und unkomplizierte Einrichtung

ermöglicht. HIOKI-Stromzangen mit BNC- und zweipoligen LEMO-Anschlüssen können

zudem über die Z5021 Stromversorgung mit Strom versorgt werden, die als werkseitig

installierte Option erhältlich ist.

Dies erweitert die Einsatzmöglichkeiten des MR6000 für Hochspannungsmessungen

erheblich und ermöglicht das Vermessen von Spannungen bis zu 2000 VDC und 1000 VAC.

Datenmanagement

Der MR6000 verfügt über leistungsstarke interne Verarbeitungsfunktionen, die schnelles

Speichern und effizientes Datenmanagement ermöglichen, wodurch Ausfallzeiten reduziert

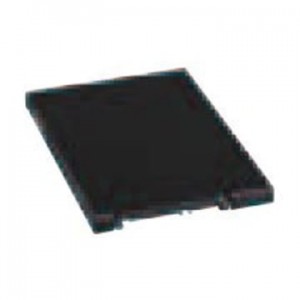

und die Produktivität gesteigert werden. Für Langzeitaufzeichnungen ermöglicht die SSD-

Option U8332 die kontinuierliche Datenerfassung bei hohen Abtastraten. Das Modell

MR6000-01 unterstützt Echtzeit-Datenspeicherung mit bis zu 20 MS/s.

Benutzeroberfläche

Der MR6000 verfügt über einen großen 12,1-Zoll-Touchscreen mit einer

benutzerfreundlichen Oberfläche. Diese ist einfach und intuitiv gestaltet, sodass Benutzer

die gewünschten Daten komfortabel anzeigen und analysieren können.

Software-Tools

Der MR6000 bietet umfassende Software-Analysetools, darunter den kostenlosen MR6000

Viewer für die Datenanalyse, den 9335 Wave Processor für die Verwaltung von

Wellenformen und GENNECT One zur zentralen Steuerung von bis zu 30 HIOKI-

Instrumenten über LAN. Zusätzlich stehen Treiber für kundenspezifische Anwendungen wie

LabVIEW und MATLAB zur Verfügung.

Modelle: Der MR6000 ist in zwei Varianten erhältlich: dem Standardmodell MR6000 und

dem erweiterten Modell MR6000-01, das zwei zusätzliche Funktionen bietet: die Echtzeit-

Berechnung und die Echtzeit-Datenspeicherung.

Die Echtzeitberechnung ermöglicht es, Ergebnisse direkt während der Messung zu

überwachen und unmittelbar auszuwerten. Die Echtzeit-Speicherfunktion erlaubt es, Daten

mit einer maximalen Abtastrate von 20 MS/s direkt auf ein externes Speichermedium zu

speichern.

Wesentliche Merkmale des HIOKI MR6000:

• 12.1” (30.4 cm) Touchscreen
• Langzeitmessung in Echtzeit
• 200MS/s Hochgeschwindigkeitsmessung auf 16 isolierten Kanälen mit 8 Elementen U8976 Analogeinheit
• Simultane Messung von bis zu 32 Kanälen mit U8975 4-Kanal Analogeinheit
• Aufzeichnung diverser Parameter bspw. Spannung, Strom, Temperatur, Schwingung etc.
• Hochgeschwindigkeits-Echtzeit Speicherung mit 1MS/s data für alle 32 Kanäle auf SSD
• bis zu 8 Eingangsmodule, bis zu 32 Analog-Kanäle oder 128 Digitalkanäle
• Optionale Versorgung für Stromsensoren
• Vermeidung frequenzabhängiger Störungen
• SSD, HDD, SD,
• LAN- und USB-Schnittstellen

Applikationen

- Tests und Bewertungen von Komponenten für die Bahnindustrie, Luft- und Raumfahrt

  sowie Automobilindustrie, einschließlich Elektromotoren, Wechselrichtern und

  Batteriesystemen von Elektrofahrzeugen

- Entwicklung und Wartung von erneuerbaren Energietechnologien wie

  Windkraftanlagen und Solaranlagen – Überwachung elektrischer Ausgänge und

  mechanischer Leistungen

- Prüfung von Haushalts- und Industriegeräten durch Erfassung von hochfrequenten

  Transienten und langfristigen Trends

- Überwachung von SMPS (Switched-Mode Power Supply) Ausgangsströmen über

  längere Zeiträume mit hohen Abtastraten

- Erkennung des Motorwellenwinkels von Elektrofahrzeugen (EV) dank integrierter

  Resolver-Berechnungsfunktion

Lieferumfang: HIOKI MR6000, Netzkabel, Bedienungshandbuch, Blindplatte

(nur für leere Einschübe), Anwendungsdisk, Bedienungsanleitung (CD-R)

Zugehörige Produkte:

- MR6000-01 Speicherrekorder

- Z5021 Stromversorgung für Stromsensoren und -zangen

- U8332 SSD Einheit

- U8976 Hochgeschwindigkeitsmodul

- 8966 Analogmodul

- U8974 Hochspannungsmodul

- U8975 4-Kanal-Analogmodul

- 8973 Logikmodul

- 8967 Temperaturmodul

- U8977 3-Kanal-Strommodul

- 8968 Hochauflösungsmodul

- U8978 4-Kanal-Analogmodul

- 8970 Frequenzmodul

- 8971 Strommodul

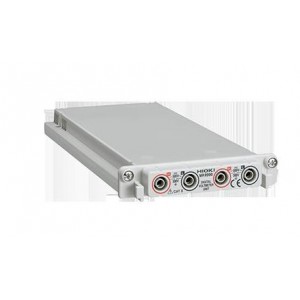

- MR8990 Digitales Voltmetermodul

- U8793 Arbiträr-Wellenformgenerator

- 9322 Differenzialer Tastkopf

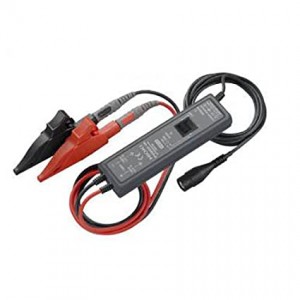

- P9000-01 Differenzialer Tastkopf
