HIOKI SP7001-90  berührungsloser CAN-Sensor

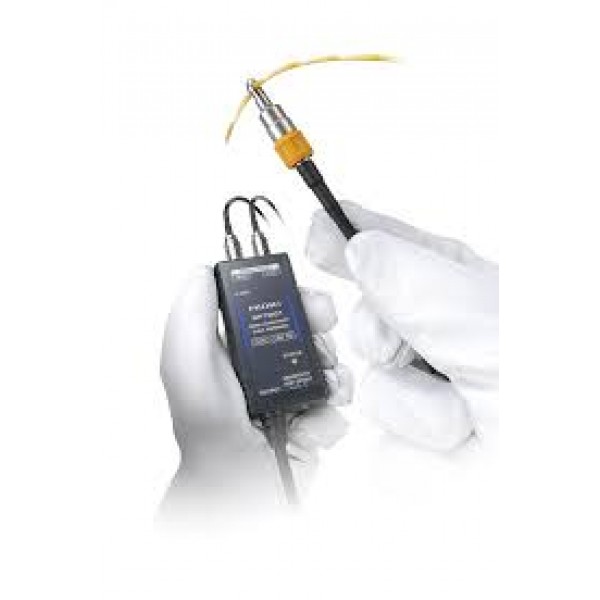

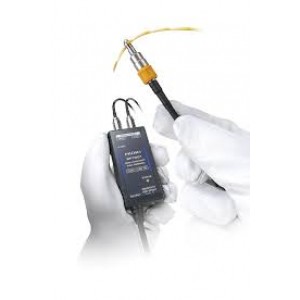

Das HIOKI SP7001-90 CAN Sensor Set ermöglicht die kontaktlose Messung von CAN- und

CAN FD-Signalen in Langzeit- oder Fahrversuchsumgebungen. Es umfasst den SP7001

kontaktlosen CAN-Sensor, zwei SP9200 Schraubsonden und das SP7100 CAN Interface

und bietet eine stabile, vibrationsfeste Signalerfassung; ganz ohne Änderungen an der

Fahrzeugverkabelung. Mit kapazitiver Kopplung werden die beiden SP9200-Sonden auf die

isolierten CAN-H- und CAN-L-Leitungen gesetzt, um die differentiellen Signale durch die

Kabelisolierung zu erfassen. Dieses Messprinzip ermöglicht eine präzise Signalerfassung in

Echtzeit, ohne galvanischen Kontakt oder Beeinflussung des Stromkreises, und minimiert

das Risiko von Kurzschlüssen, Steckerverschleiß und eingekoppelten Störungen. Da der

Sensor die Eigenschaften des Bussystems nicht verändert, werden Sperrmechanismen in

gesicherten Steuergeräten nicht ausgelöst; die Bus-Kommunikation kann daher auch an

vollständig montierten Fahrzeugen überwacht werden.

Schraubsonden und Vector-Kompatibilität

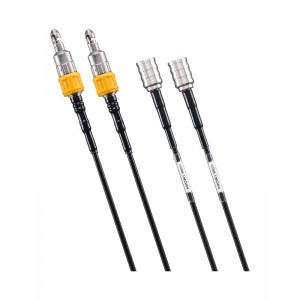

Die SP9200 Schraubsonden werden über einen Schraubmechanismus fest mit der Leitung

verbunden und gewährleisten eine stabile kapazitive Kopplung, die gegenüber Vibrationen

und mechanischer Belastung unempfindlich ist. Damit eignet sich diese Konfiguration

besonders für Langzeit- und Fahrversuchsmessungen, bei denen eine zuverlässige

Signalerfassung erforderlich ist.

Das SP7100 CAN Interface rekonstruiert das erfasste Signal und gibt es über einen 9-

poligen D-sub-Anschluss aus, dessen Belegung mit den Schnittstellen von Vector Informatik

und dem HIOKI PW4001 Leistungsanalysator übereinstimmt. So lässt sich der SP7001-90

direkt an bestehende CAN-Analysewerkzeuge oder an den PW4001 anschließen, ohne dass

zusätzliche Adapter erforderlich sind. Das Interface wird mit 10 bis 30 V DC versorgt und

bietet zwei Eingänge zur gleichzeitigen Überwachung von bis zu zwei unabhängigen CAN-

Bussen. Es unterstützt Kommunikationsgeschwindigkeiten von 125 kbit/s bis 3 Mbit/s (CAN /

CAN FD) bei einer typischen Signalverzögerung von 130 ns und gewährleistet eine präzise

zeitliche und signaltechnische Integrität auch bei schneller CAN-FD-Kommunikation.

Im SP7001-90 Set sind ein SP7001 Sensor und ein Satz SP9200 Sonden enthalten, mit

denen ein einzelner CAN-Bus gemessen werden kann. Der zweite Eingang kann durch

Hinzufügen eines weiteren SP7001 und entweder eines SP9200- oder SP9250-

Sondensatzes genutzt werden.

Leistungsanalyse mit dem PW4001

In Verbindung mit dem HIOKI PW4001 Leistungsanalysator stellt der SP7001-95 CAN-

basierte Spannungsdaten bereit, die mit Strommessungen externer Stromsensoren

synchronisiert werden. Diese Konfiguration ermöglicht die präzise Berechnung der

elektrischen Leistung in Hochvolt-Systemen, ohne direkten Anschluss an Batterie- oder

Hochspannungspunkte. Das erhöht die Sicherheit und vereinfacht den Messaufbau deutlich.

Zur Interpretation der CAN-Daten muss der Anwender eine DBC-Datei (Database Container)

bereitstellen, die die Identifikatoren und Skalierungsparameter der gewünschten Signale

enthält. Der PW4001 verwendet diese Informationen, um den korrekten Spannungswert aus

dem CAN-Datenstrom auszulesen und ihn mit dem gleichzeitig gemessenen Stromwert zu

kombinieren, um eine präzise Leistungsanalyse zu ermöglichen.

Der SP7001-90 kann eigenständig mit Vector-kompatiblen Systemen oder anderen CAN-

Analysewerkzeugen verwendet werden. In Kombination mit dem HIOKI PW4001 Power

Analyzer bildet er eine sichere, schnelle und zuverlässige Lösung für die kontaktlose

Erfassung von CAN-Signalen und die Leistungsanalyse im gesamten

Fahrzeugentwicklungsprozess.

Wesentliche Merkmale des SP7001-90:

• Unterstützte Übertragungsgeschwindigkeit

• CAN, CAN FD : 125 kbit/s to 3 Mbit/s

• Gesamtverzögerungzeit 130 ns (typisch)

• Betriebstemperatur -40 -  +85 Grad

• 3 Jahre Herstellergarantie



Applikationen

- Signalerfassung an fahrzeuginternen CAN/CAN FD-Bussen ohne Entfernen der Isolierung

- ECU-Kalibrierung und Validierung in modell- und fahrzeugbasierten Entwicklungstests

- Kontaktlose Überwachung gesicherter oder sicherheitsrelevanter Steuergeräte ohne ECU-Lockouts

- Leistungsanalyse mit dem PW4001 Leistungsanalysator unter Verwendung von über

  CAN übermittelten Spannungswerten und gemessenen Strömen

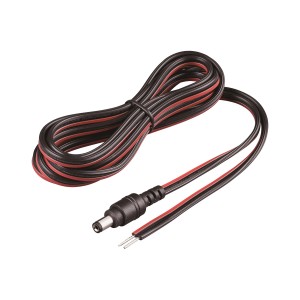

Lieferumfang: Sensor SP7001-90 Set bestehend aus: SP7001, CAN-Schnittstelle SP7100, Signalsonde SP9200, Stromkabel L9500, Alligatorklemme (GND) Bedienungsanleitung
