HIOKI SP7001 berührungsloser CAN-Sensor

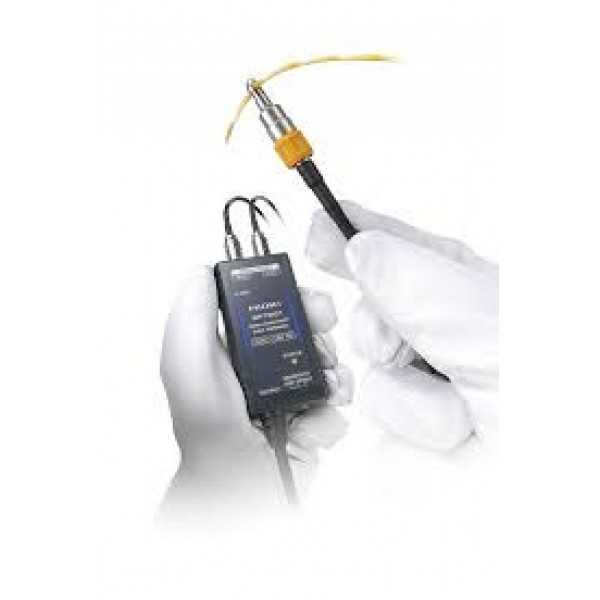

Der HIOKI SP7001 CAN FD Sensor ist ein Sensorelement zur kontaktlosen Erfassung von

CAN- und CAN FD-Signalen. Mithilfe kapazitiver Signalaufnahme erkennt der SP7001 die

differentiellen CAN-Signale durch die Isolierung der CAN-H- und CAN-L-Leitungen und

ermöglicht so eine präzise Signalerfassung, ohne Änderungen an der Fahrzeugverkabelung

vorzunehmen.

Für eine Messung wird der SP7001 zusammen mit einem SP7100 oder SP7150 CAN-

Interface sowie einem SP9200-Schraubsonden-Set oder SP9250-Klemmsonden-Set

verwendet. Die Sonden werden an den isolierten CAN-Leitungen angebracht, während das

Interface das erfasste Signal rekonstruiert und über einen Vector-kompatiblen 9-poligen D-

sub-Anschluss ausgibt. Dadurch kann der Sensor direkt mit Systemen von Vector Informatik

oder dem HIOKI PW4001 Leistungsanalysator verbunden werden.

Der SP7001 wird häufig eingesetzt, um ein bestehendes SP7001-90 Set zur Überwachung

eines zweiten CAN-Busses zu erweitern, oder wenn Anwender eine eigene

Messkonfiguration für spezielle Testumgebungen aufbauen möchten. In Verbindung mit dem

SP7100-Interface können zwei SP7001-Sensoren gleichzeitig betrieben werden, um zwei

unabhängige CAN-Busse zu überwachen.

Der Sensor unterstützt Kommunikationsgeschwindigkeiten von 125 kbit/s bis 3 Mbit/s (CAN /

CAN FD) und sorgt für eine stabile Signalübertragung mit hoher zeitlicher Genauigkeit, selbst

bei schnellen CAN-FD-Signalen. Das kontaktlose Messprinzip ermöglicht eine exakte

Signalerfassung, ohne die Buslast oder Kommunikationszeiten zu beeinflussen – für

zuverlässige CAN- und CAN FD-Messungen unter realen Einsatzbedingungen.

Ausgelegt für einen Betriebstemperaturbereich von -40 °C bis +85 °C, eignet sich der

SP7001 für Anwendungen in der Fahrzeugentwicklung, bei Tests von Elektro- und

Hybridantrieben sowie zur Kommunikationsanalyse von Steuergeräten (ECUs). In

Kombination mit den entsprechenden Interfaces und Sonden bietet der Sensor eine sichere,

flexible und skalierbare Lösung für die kontaktlose CAN- und CAN FD-Signalerfassung in

allen Phasen der automobilen Entwicklung.

Wesentliche Merkmale des SP7001:

Unterstützte Übertragungsgeschwindigkeit

 CAN, CAN FD : 125 kbit/s to 3 Mbit/s

Gesamtverzögerungzeit 130 ns (typisch)

Betriebstemperatur -40 -  +85 Grad

Lieferumfang: SP7001 CAN FD Sensor, Bedienungsanleitung,

https://www.hioki.com/euro-en/products/current-probes/non-contact/id_6741

Zugehörige Produkte

- SP7001-90 CAN Sensor Set

- SP7001-95 CAN Sensor Set

- SP7100 CAN Interface 2CH

- SP7150 CAN Interface

- SP9250 Klemmsonden-Set

- SP9200 Schraubsonden-Set

- C1013 Gerätekoffer
