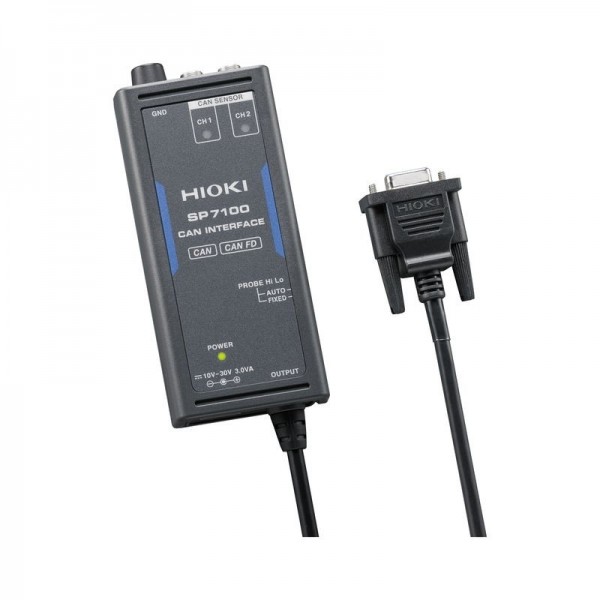

HIOKI SP7100 CAN Interface

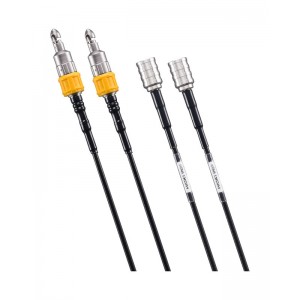

Das HIOKI SP7100 CAN Interface wird zusammen mit dem SP7001 kontaktlosen CAN FD
Sensor sowie den SP9200 Schraubsonden oder SP9250 Klemmsonden verwendet, um
durch die Kabelisolierung erfasste CAN- oder CAN FD-Signale zu rekonstruieren und
auszugeben. Es verfügt über zwei unabhängige Eingänge und ermöglicht so die gleichzeitige
Überwachung von bis zu zwei CAN-Bussen.
Jeder Eingang empfängt das differentielle Signal eines SP7001 Sensors und rekonstruiert
daraus ein sauberes, protokollgetreues CAN-Signal, das direkt an Vector-Informatik-
Schnittstellen oder an HIOKI Messgeräte wie den PW4001 Leistungsanalysator ausgegeben
werden kann. Mit Kommunikationsgeschwindigkeiten von 125 kbit/s bis 3 Mbit/s und einer
typischen Signallaufzeit von 130 ns gewährleistet das SP7100 eine präzise zeitliche und
signaltechnische Integrität auch bei schnellen CAN FD-Signalen.
Das Interface wird über eine DC-Versorgung von 10 V bis 30 V betrieben und eignet sich
sowohl für den Einsatz im Fahrzeug als auch auf dem Prüfstand. Der 9-polige D-sub-
Ausgang (Buchse) ist Vector-kompatibel belegt und kann ohne zusätzliche Adapter direkt an
CAN-Analysetools oder den PW4001 angeschlossen werden.
Das SP7100 ist auch Bestandteil des SP7001-90 CAN Sensor Sets und kann zusammen mit
SP7001 Sensoren sowie SP9200 Schraub- oder SP9250 Klemmsonden für den Aufbau
individueller Messkonfigurationen verwendet werden. Zur Interpretation oder Dekodierung
der CAN-Daten ist eine DBC-Datei (Database Container) erforderlich, die die Kennungen
und Skalierungsparameter der auszuwertenden Signale enthält.
Lieferumfang: SP7100 CAN Interface 2CH, L9500 DC-Kabel, GND-Verbindungskabel (1,5 m), Krokodilklemme, Quick Start Manual, Sicherheitshinweise
