Produktbeschreibung

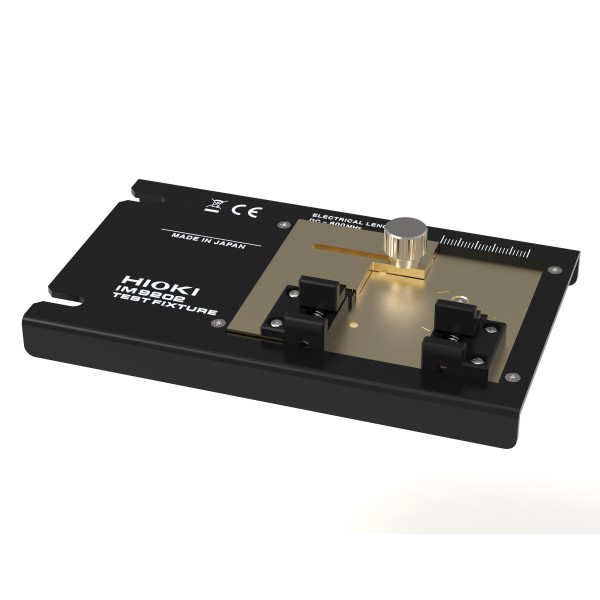

Die IM9202 Testvorrichtung ist für zweipolige Impedanzmessungen an axial und radial
bedrahteten Bauteilen sowie an oberflächenmontierten Bauteilen (SMD) ausgelegt. Sie wird

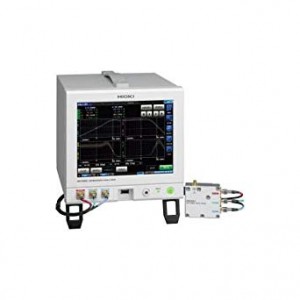

in Kombination mit HIOKI Impedanzanalysatoren eingesetzt, einschließlich IM7587, IM7585,
IM7583 und IM7581, und unterstützt Messungen bis 600 MHz.
Axial bedrahtete Bauteile mit einem Lead-Spacing von 1 mm bis 25 mm sowie radial
bedrahtete Bauteile mit einem Lead-Spacing von 2 mm bis 26 mm können gemäß der durch
die Geometrie der Vorrichtung definierten Grenzen gemessen werden. Unterstützte SMD-
Bauteilgrößen sind EIA0603 (Electronic Industries Alliance) und größer.
Für einen stabilen Betrieb wird die IM9202 auf dem IM9200 Standfuß montiert, der eine
sichere Auflage und eine definierte mechanische Ausrichtung zwischen Testkopf und
Vorrichtung gewährleistet und die Handhabung kleiner Bauteile unterstützt. Der elektrische
Anschluss an den Testkopf des Impedanzanalysators erfolgt über die 7-mm-Schnittstelle der
Testvorrichtung. Für die Verbindung der 7-mm-Schnittstelle der Vorrichtung mit dem 3,5-mm-
Anschluss des Testkopfs ist der Adapter IM9906 erforderlich.
Das IM9202 wird mit einem Gerätekoffer geliefert, der für die Aufbewahrung und den
Transport der Testvorrichtung sowie des mitgelieferten Zubehörs ausgelegt ist. Der
Gerätekoffer bietet zudem vorgesehene Aussparungen zur Aufnahme optionaler Zubehörteile
wie des Adapters IM9906 und der Kalibrierstandards des IM9905, sodass
zusammengehörige Komponenten bei Bedarf gemeinsam aufbewahrt werden können.
Lieferumfang: IM9202 Testvorrichtung, Clip für bedrahtete Bauteile, H-Seite (vormontiert),
Elektrode für bedrahtete Bauteile mit Clip, L-Seite (vormontiert), SMD-Elektrode, L-Seite,
SMD Open-Korrekturhilfe, Kurzschlussplatte, Reinigungsbürste, Gerätekoffer,
Bedienungsanleitung
| Hersteller | HIOKI EUROPE GmbH |
|---|---|
| Lieferzeit | ca. 4 - 6 Wochen |
