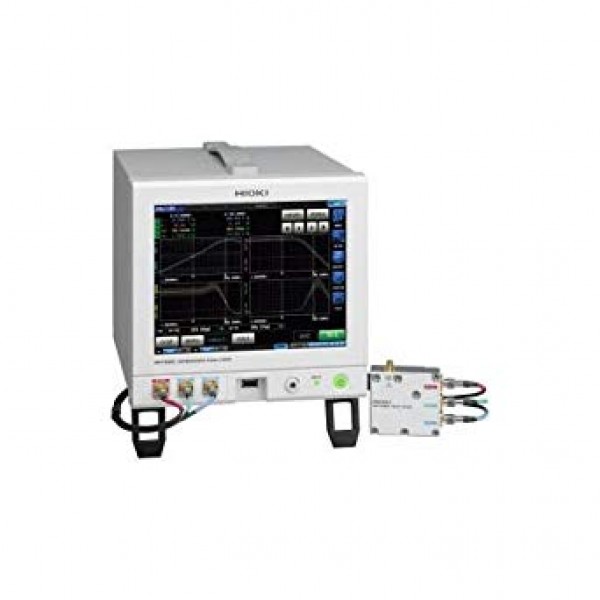

HIOKI IM7581-01

HIOKI IM7580-Serie Impedanz-Analysator

Die fünf Impedanzanalysatoren der Serie IM7580 von Hioki bieten Messfrequenzen von 100kHz bis 3GHz und eignen sich für eine Vielzahl von Anwendungen bei der Prüfung elektronischer Komponenten.
Der Prüfadapter IM9201, der 6 verschiedene SMD-Größen aufnehmen kann, ermöglicht eine einfache und zuverlässige Messung von Prüflingen.
Der Prüfadapter IM9202 , für bedrahtete/durchkontaktierte Bauelemente, einschließlich RFID- und NFC-Chips bietet einen einzigartigen Staging-Mechanismus, mit dem Sie Komponenten und Geräte in verschiedenen Formen und Größen validieren können.
Hochfrequenztests bis zu 600 MHz sind möglich.

Wesentliche Merkmale des IM7581-01:

• 100 kHz bis 300 kHz Messfrequenz
• Schnellste Prüfgeschwindigkeit von 0,5 msec (analoge Messzeit)

• - Grundgenauigkeit: ±0,72 % (Z, Messwert), ±0,41° (Phase)

• - Typische Wiederholgenauigkeit: ca. ±0,07 % (z. B. 1 nH bei 3 GHz)

• - Prüfsignalpegel: -40,0 dBm bis +7,0 dBm

Applikationen

- Charakterisierung von Leistungsinduktivitäten, Gleichtaktfiltern und Ferritbauteilen

- Frequenzabhängige Impedanzanalyse von Bauteilen in der Leistungselektronik und zur Unterdrückung von Störeinflüssen

- Resonanz- und Peak-Analyse induktiver und filternder Strukturen

- Comparator- und BIN-basierte Gut-Schlecht-Prüfung von HF-Komponenten in Forschung, Entwicklung und produktionsnahen Umgebungen

Produktbeschreibung

Impedanzmessungen bis 300 MHz unterstützen die Analyse von HF-Komponenten, wie sie

beispielsweise in der Leistungselektronik und bei der Unterdrückung von Störeinflüssen

eingesetzt werden. Mit einem Messfrequenzbereich von 100 kHz bis 300 MHz eignet sich

der IM7581 für die Charakterisierung von Leistungsinduktivitäten, Gleichtaktfiltern,

Ferritbauteilen und filternden Strukturen.

Messleistung und Analysefunktionen

https://www.hioki.com/euro-en/products/lcr-meters/3-ghz/id_6552

Mit einer Grundgenauigkeit von ±0,72% der Impedanz und ±0,41° der Phase ist der IM7581

für präzise Impedanzmessungen bis 300 MHz ausgelegt. Prüfsignalpegel von -40,0 dBm bis

+7,0 dBm ermöglichen eine höhere Anregung des Prüflings. Eine typische

Wiederholgenauigkeit von ca. ±0,07% erlaubt reproduzierbare Messergebnisse über den

gesamten Messfrequenzbereich. Die typische Messzeit von 0,5 ms erlaubt schnelle

Frequenzdurchläufe, ohne die Messstabilität zu beeinträchtigen.

Der IM7587 unterstützt LCR-Messungen, Frequenzsweeps sowie einen kontinuierlichen

Messbetrieb und stellt Funktionen für Comparator- und BIN-Bewertungen sowie Flächen-,

Peak- und Spot-Analysen zur Verfügung. Alle Messeinstellungen und Analysefunktionen

werden direkt über das integrierte 8,4-Zoll-Farb-Touchdisplay vorgenommen. USB-, LAN-

und EXT-I/O-Schnittstellen sind standardmäßig integriert, RS-232C und GP-IB stehen

optional zur Verfügung.

Für weiterführende Auswertungen verfügt der IM7581 über eine Ersatzschaltbildanalyse mit

repräsentativen Schaltungsmodellen sowie einer automatischen Modellauswahl auf Basis

der Messdaten. Dies unterstützt die Impedanz- und Resonanzbewertung von Bauteilen

innerhalb des spezifizierten Frequenzbereichs.

Testkopf und Testvorrichtungen

Der IM7581 verwendet einen kompakten, handtellergroßen Testkopf, der über ein

spezifiziertes Verbindungskabel mit dem Hauptgerät verbunden ist. Er ist mit Kabellängen

von 1 m oder 2 m verfügbar und ermöglicht damit einen ausgewogenen Kompromiss

zwischen Messgenauigkeit und Installationsflexibilität. Durch die Platzierung des Testkopfs in

unmittelbarer Nähe zum Prüfling wird die Signallänge minimiert und parasitäre Induktivitäten

und Kapazitäten reduziert, die Hochfrequenzmessungen sonst beeinflussen würden. Dieses

Design ermöglicht stabile und reproduzierbare Messergebnisse bis 300 MHz und reduziert

zugleich den Platzbedarf in hochfrequenten Messumgebungen.

Für die Messung von Bauteilen mit unterschiedlichen Gehäuseformen wird der IM7581

typischerweise in Kombination mit der IM9202 Testvorrichtung verwendet. Die IM9202 ist für

Impedanzmessungen bis 600 MHz ausgelegt und unterstützt sowohl oberflächenmontierte

als auch bedrahtete Bauteile mit einer stabilen zweipoligen Kontaktierung. Eine definierte

Kontaktgeometrie gewährleistet eine reproduzierbare Platzierung des Prüflings sowie einen

zuverlässigen elektrischen Kontakt. Dies reduziert die Messstreuung und ermöglicht eine

präzise Charakterisierung induktiver und filternder Bauteile innerhalb des spezifizierten

Frequenzbereichs.

Für eine stabile Montage wird die IM9202 Testvorrichtung auf dem Standuß IM9200 montiert.

Der Standfuß sorgt für einen sicheren Stand und eine definierte mechanische Verbindung

zwischen Testkopf und Testvorrichtung und enthält eine Lupe zur erleichterten Handhabung

kleiner Bauteile. Für den elektrischen Anschluss der Testvorrichtung an den Testkopf des

Impedanzanalysators ist der Adapter IM9906 erforderlich, der den 3,5-mm-Anschluss des

Testkopfs auf die 7-mm-Schnittstelle der Testvorrichtung adaptiert.

Kalibrierung und Messintegrität

Mit dem optionalen IM9905 Kalibrierkit stehen OPEN-, SHORT- und LOAD-

Referenzstandards zur Verfügung, um systembedingte Messfehler bei hochfrequenten

Impedanzmessungen bis 3 GHz zu korrigieren. Die Kalibrierung berücksichtigt parasitäre

Einflüsse im Messpfad bis zur festgelegten Referenzebene, einschließlich des Testkopfs des

Impedanzanalysators und der angeschlossenen Schnittstellen. Der Anschluss der

Kalibrierstandards erfolgt über den IM9906 Adapter, der auch für Testvorrichtungen genutzt

wird.

Integrierte Funktionen zur Kontaktprüfung, darunter DCR-Prüfung, Hi-Z-Erkennung und die

Überprüfung der Messsignalform, dienen der Beurteilung der Kontaktqualität vor und bei

Bedarf nach der Messung. Dadurch wird das Risiko ungültiger Messergebnisse infolge

unzureichender Kontaktierung oder instabiler Bauteilplatzierung reduziert. In Japan

entwickelt und gefertigt, ist der IM7581 für einen zuverlässigen Langzeitbetrieb in Mess- und

Prüfumgebungen mit hohen Anforderungen an die Messstabilität ausgelegt.

Lieferumfang: IM7581 Impedanz-Analysator, Testkopf, Verbindungskabel, Netzkabel, Bedienungsanleitung,

                          Anwendungssoftware für Impedanz-Analysatoren (Kommunikationshandbuch)

Zugehörige Produkte

- IM9202 Testvorrichtung

- IM9201 SMD-Testvorrichtung

- IM9200 Standfuß

- IM9905 Kalibrierkit

- IM9906 Adapter

- IM7587 Impedanz-Analysator

- IM7585 Impedanz-Analysator

- IM7583 Impedanz-Analysator

- IM7580A Impedanz-Analysator

- IM3570 Impedanz-Analysator

- Z3000 GP-IB-Schnittstelle

- Z3001 RS-232C-Schnittstelle

- 9151-02 GP-IB-Anschlusskabel

- 9637 RS-232C-Kabel
