HIOKI IM7583-01

HIOKI IM7580-Serie Impedanz-Analysator

Die fünf Impedanzanalysatoren der Serie IM7580 von Hioki bieten Messfrequenzen von 100kHz bis 3GHz und eignen sich für eine Vielzahl von Anwendungen bei der Prüfung elektronischer Komponenten.
Der Prüfadapter IM9201, der 6 verschiedene SMD-Größen aufnehmen kann, ermöglicht eine einfache und zuverlässige Messung von Prüflingen.
Der Prüfadapter IM9202 , für bedrahtete/durchkontaktierte Bauelemente, einschließlich RFID- und NFC-Chips bietet einen einzigartigen Staging-Mechanismus, mit dem Sie Komponenten und Geräte in verschiedenen Formen und Größen validieren können.
Hochfrequenztests bis zu 600 MHz sind möglich.

Wesentliche Merkmale des IM7583-01:

• 1 MHz bis 600 MHz Messfrequenz
• Schnellste Prüfgeschwindigkeit von 0,5 msec (analoge Messzeit)
• ±0,65%. Grundgenauigkeit
• Gehäuse in halber Rackgröße und handtellergroßer Prüfkopf
• Prüfsignalpegel: -40,0 dBm bis +1,0 dBm
• Umfassende Kontaktprüfung (über DCR-Test, Hi-Z-Reject oder Wellenformbeurteilung)
• Durchführung von Frequenz-Sweeps, Pegel-Sweeps und Zeitintervallmessungen im Analyzer-Modus

• Hilft bei der korrekten Identifizierung der Eigenresonanzfrequenz (SRF) und des äquivalenten Serienwiderstands



 Applikationen

- Charakterisierung von HF-Bauteilen wie Chipinduktivitäten, Ferritperlen, Filtern und

  Resonatoren in Forschung und Entwicklung

- Impedanzanalyse über Frequenzsweeps zur Bauteilbewertung und Designoptimierung

- Resonanzanalyse piezoelektrischer Bauteile

- Automatisierte Gut-Schlecht-Bewertung hochfrequenter Komponenten in Labor- und

  produktionsnahen Umgebungen

Produktbeschreibung

Die Analyse von HF-Bauteilen in verschiedensten elektronischen Anwendungen erfordert

regelmäßig Impedanzmessungen bis in den Bereich mehrerer hundert Megahertz. Mit einem

Messfrequenzbereich von 1 MHz bis 600 MHz eignet sich der IM7583 für die

Charakterisierung von Bauteilen wie Chipinduktivitäten, Ferritperlen, Filtern und Resonatoren

im HF-Schaltungsdesign.

https://www.hioki.com/global/products/lcr-meters/3-ghz/id_5911

Messleistung und Analysefunktionen

Eine hohe Messgenauigkeit von ±0,65% für die Impedanz und ±0,38° für die Phase

gewährleistet eine zuverlässige Impedanzbewertung über den gesamten Frequenzbereich.

Eine typische Wiederholgenauigkeit von ca. ±0,07% ermöglicht reproduzierbare

Messergebnisse unter definierten Messbedingungen. Schnelle Frequenzsweeps werden

durch eine typische Messzeit von 0,5 ms unterstützt, während Prüfsignalpegel von -40,0

dBm bis +1,0 dBm eine kontrollierte Anregung des Prüflings erlauben.

Der IM7583 unterstützt LCR-Messungen, Frequenzsweeps sowie einen kontinuierlichen

Messbetrieb und stellt Funktionen für Comparator- und BIN-Bewertungen sowie Flächen-,

Peak- und Spot-Analysen zur Verfügung. Alle Messeinstellungen und Analysefunktionen

werden direkt über das integrierte 8,4-Zoll-Farb-Touchdisplay vorgenommen. USB-, LAN-

und EXT-I/O-Schnittstellen sind standardmäßig integriert, RS-232C und GP-IB stehen

optional zur Verfügung.

Für weiterführende Auswertungen verfügt der IM7583 über eine Ersatzschaltbildanalyse mit

mehreren repräsentativen Schaltungsmodellen sowie einer automatischen Modellauswahl

auf Basis der Messdaten. Die verfügbaren Modelle unterstützen eine impedanzbasierte

Bewertung von HF-Bauteilen und ermöglichen eine systematische Charakterisierung über

Frequenzsweeps hinweg.

Testkopf und Testvorrichtungen

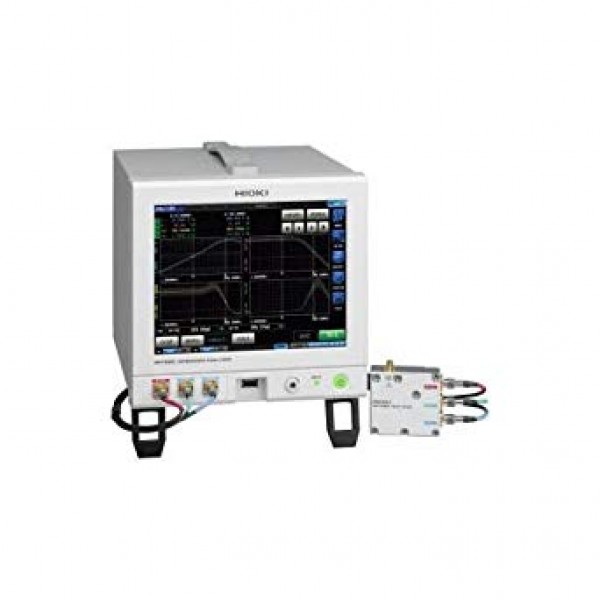

Der IM7583 verwendet einen kompakten, handtellergroßen Testkopf, der über ein

spezifiziertes Verbindungskabel mit dem Hauptgerät verbunden ist. Er ist mit Kabellängen

von 1 m oder 2 m verfügbar und ermöglicht damit einen ausgewogenen Kompromiss

zwischen Messgenauigkeit und Installationsflexibilität. Durch die Positionierung des

Testkopfs in unmittelbarer Nähe zum Prüfling wird die Signallänge minimiert und parasitäre

Induktivitäten und Kapazitäten reduziert, die Hochfrequenz-Impedanzmessungen sonst

beeinflussen würden. Dieses Design unterstützt stabile und reproduzierbare Messergebnisse

und reduziert zugleich den Platzbedarf auf dem Labortisch.

Für die Messung von Bauteilen mit unterschiedlichen Gehäuseformen wird der IM7583

typischerweise in Kombination mit der IM9202 Testvorrichtung verwendet. Die IM9202

unterstützt Impedanzmessungen bis 600 MHz und ist für oberflächenmontierte sowie

bedrahtete Bauteile ausgelegt. Eine definierte Kontaktgeometrie gewährleistet eine

reproduzierbare Platzierung des Prüflings sowie einen zuverlässigen elektrischen Kontakt.

Dies reduziert die Messstreuung und ermöglicht eine präzise Charakterisierung von HF-

Bauteilen.

Für reine SMD-Messungen kann der IM7583 alternativ auch mit der IM9201 SMD-

Testvorrichtung verwendet werden. Für eine stabile Montage wird die jeweilige

Testvorrichtung auf dem Standfuß IM9200 montiert, das für einen sicheren Stand und eine

definierte mechanische Verbindung zwischen Testkopf und Testvorrichtung sorgt und eine

Lupe zur erleichterten Handhabung kleiner Bauteile enthält. Für den elektrischen Anschluss

der Testvorrichtung an den Testkopf des Impedanzanalysators ist der Adapter IM9906

erforderlich, der den 3,5-mm-Anschluss des Testkopfs auf die 7-mm-Schnittstelle der

Testvorrichtung adaptiert.

Kalibrierung und Messintegrität

Das optionale IM9905 Kalibrierkit umfasst OPEN-, SHORT- und LOAD-Referenzstandards

zur Reduzierung systembedingter Messabweichungen bei hochfrequenten

Impedanzmessungen bis 3 GHz. Die Kalibrierung wirkt auf den Messpfad bis zur definierten

Referenzebene und schließt den Testkopf des Impedanzanalysators sowie die zugehörigen

Schnittstellen ein. Der Anschluss der Kalibrierstandards erfolgt über den IM9906 Adapter, der

ebenfalls für Testvorrichtungen verwendet wird.

Integrierte Funktionen zur Kontaktprüfung, darunter DCR-Prüfung, Hi-Z-Erkennung und die

Überprüfung der Messsignalform, dienen der Beurteilung der Kontaktqualität vor und bei

Bedarf nach der Messung. Dadurch wird das Risiko ungültiger Messergebnisse infolge

unzureichender Kontaktierung oder instabiler Bauteilplatzierung reduziert. In Japan

entwickelt und gefertigt, ist der IM7583 für einen zuverlässigen Langzeitbetrieb in Mess- und

Prüfumgebungen mit hohen Anforderungen an die Messstabilität ausgelegt.

Lieferumfang: IM7583-01 Impedanz-Analysator, Testkopf, Verbindungskabel, Netzkabel, Bedienungsanleitung, Anwendungssoftware für Impedanz-Analysatoren (Kommunikationshandbuch)
