HIOKI M7103

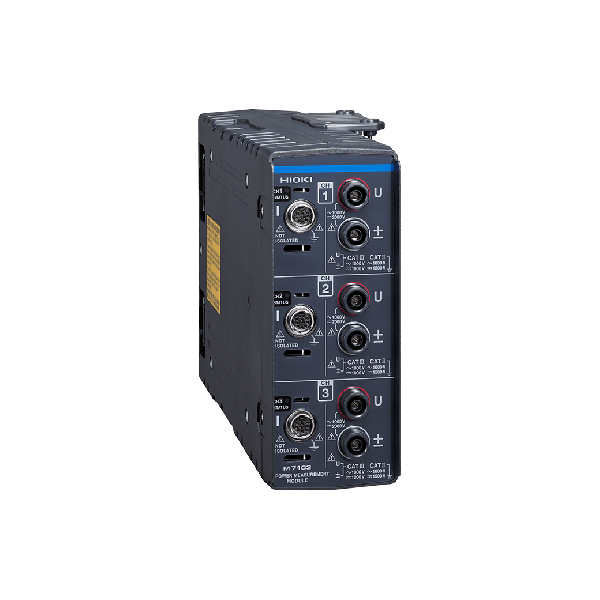

HIOKI M7103 Leistungsmessmodul

Das M7103-Leistungsmessmodul für die Datenlogger der LR810x-Serie bietet drei Kanäle

für hochpräzise Leistungsaufzeichnungen. Ein LR8101- oder LR8102-Datenlogger kann in

Kombination mit dem M1100-Stromversorgungsmodul bis zu vier M7103-Module betreiben,

sodass mit einem Logger bis zu 12 Leistungskanäle gleichzeitig aufgezeichnet werden

können. Durch die Synchronisierung mehrerer LR8102-Datenlogger lassen sich bis zu 120

Leistungskanäle erfassen.

Die Spannungseingänge des Moduls sind für die direkte Messung von bis zu 1500 VDC

oder 1000 VAC, CAT II, ausgelegt, womit das M7103 ideal für sichere und reproduzierbare

Prüfungen in Produktionslinien geeignet ist. Das M7103-Leistungsmessmodul unterstützt

alle hochpräzisen HIOKI-Stromsensoren mit ME15W-Anschluss und ermöglicht die Auswahl

des optimalen Sensors für die jeweilige Anwendung. Mit einem Aktualisierungsintervall von

nur 5 ms ermöglicht das Modul eine detaillierte Aufzeichnung von Leistung, Spannung oder

Strom mit höchster Präzision.

Die Funktion zur Synchronisierung von Signalquellen sorgt durch die Nutzung des

Nulldurchgangs des Wechselstromsignals für eine präzise Berechnung und synchronisiert

ein Primärmodul mit Sekundärmodulen. Dies macht das System ideal für hochgenaue

Anwendungen wie die Qualitätsprüfung in der Produktion von PV-Stringwechselrichtern.

Dieses äußerst flexibel aufgebaute Logger-System ermöglicht es, Kanäle vor Ort durch

einfaches Anstecken zu erweitern, ohne herstellerseitige Anpassungen.

Leistungsmodul Modul für Haupteinheit LR8101 oder LR8102.

Wesentliche Merkmale des HIOKI M7103:

• 3 Leistungskanäle, bis zu 12 / 120 Leistungskanäle möglich
• Spannungsbereiche 6V, 15V, 30V, 60V, 150V, 300V, 300V, 600V, 1500V
• Strombereich von 0,04A bis zu 20.000A je nach Stromwandler
• maximale Spannung 1000V AC, 2000V DC
• Samplingrate 500kHz, 16 Bit
• Frequenzband DC, 0,1 Hz bis 100 kHz
• Tiefpassfilter  OFF/500 Hz/5 kHz

• Betriebstemperatur 0°C to 40°C

USPs

- Mehrkanal-Leistungsmessung mit der Genauigkeit eines High-End-

   Leistungsmessgeräts

- Garantiert hohe Genauigkeit bis zu 1500 VDC, CAT II

- Kombinierbar mit einer Vielzahl von HIOKI-Stromsensoren und -zangen mit

   Messbereichen von 2 A bis 2000 A

- Platzsparendes Mehrkanal-Setup

- Einfache Erweiterung der Kanäle vor Ort bei wachsenden Anforderungen in der

  Produktionslinie

Applikationen

- Leistungsmessanwendungen mit einem größeren Bedarf an Kanälen

- Entwicklung von Photovoltaik (PV) Stringwechselrichtern

- Qualitätsprüfung von PV-Stringwechselrichtern während der Produktion

- Lade-/Entladetests bei der Entwicklung von Batteriemodulen und -packs

Lieferumfang: M7103, Bedienungshandbuch

Zugehörige Produkte

- LR8101 Datenlogger

- LR8102 Datenlogger

- M7100 Spannungs-/Temperaturmessmodul

- M7102 Spannungs-/Temperaturmessmodul

- CT6830 AC/DC-Stromzange

- CT6831 AC/DC-Stromzange

- CT6841A AC/DC-Stromzange

- CT6843A AC/DC-Stromzange

- CT6844A AC/DC-Stromzange

- CT6845A AC/DC-Stromzange

- CT6846A AC/DC-Stromzange

- CT6862-05 AC/DC-Stromsensor

- CT6863-05 AC/DC-Stromsensor

- CT6875A AC/DC-Stromsensor

- CT6876A AC/DC-Stromsensor

- CT6877A AC/DC-Stromsensor

- PW9100A-3 AC/DC-Strommessbox

- PW9100A-4 AC/DC-Strommessbox

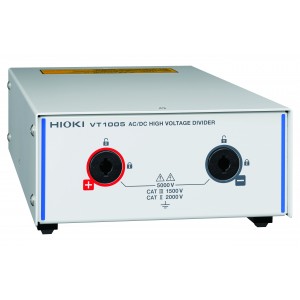

- VT1005 AC/DC-Hochspannungsteiler
