HIOKI CT6843A

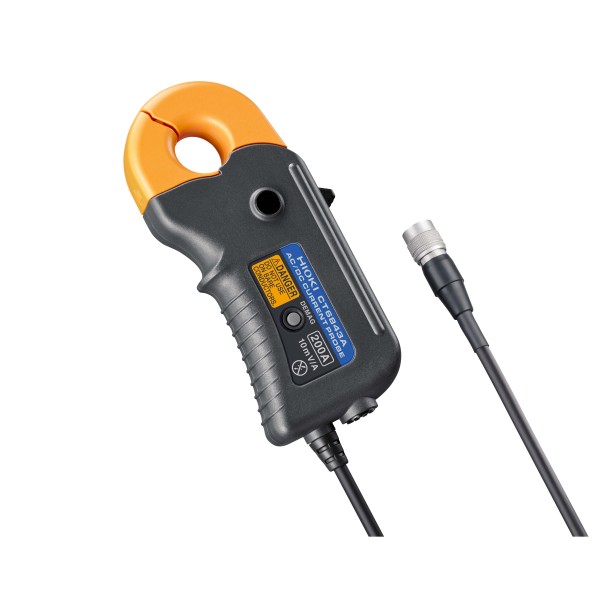

HIOKI CT6843A AC/DC Stromzange

Die AC/DC-Stromzange CT6843A vereint die Flexibilität eines zangenförmigen Sensors mit

hochpräziser Messtechnik und erreicht eine Grundgenauigkeit von ±0,2% vom Messwert. So

lassen sich Ströme einfach und berührungslos messen, ohne den Stromkreis zu

unterbrechen – bei gleichzeitig hoher Genauigkeit, wie sie für präzise Leistungsanalysen in

anspruchsvollen Anwendungen erforderlich ist. Die eingesetzte Fluxgate-Technologie

ermöglicht eine exzellente Stabilität und hohe Genauigkeit bei der Messung von Gleich- und

Wechselstrom. Mit einem maximalen Nennstrom von 200 A und einer hohen Bandbreite von

DC bis 700 kHz ermöglicht die Stromzange die präzise Erfassung schneller

Stromänderungen. Damit ist sie ideal für Anwendungen mit hohen Messanforderungen, etwa

in der Automobil- und Leistungselektronik.

Die Stromzange arbeitet zuverlässig in einem weiten Temperaturbereich von –40 °C bis

85 °C und gewährleistet stabile Messergebnisse selbst in anspruchsvollen Umgebungen wie

Motorräumen oder bei Messungen im Freien. Sie eignet sich ideal zur Bewertung des

Stromverbrauchs elektrischer Fahrzeugkomponenten, darunter Klimakompressoren und

elektrische Servolenkungen. Darüber hinaus erlaubt die präzise Zangenkonstruktion eine

zuverlässige Analyse der Inverter- und Motorleistung direkt vor Ort. Techniker können damit

präzise Wirkungsgradbewertungen und Strommessungen durchführen und so frühzeitig

Anomalien oder Leistungsabfälle schnell erkennen, was eine effektive Wartung und

Diagnose ermöglicht.

Phasenverschiebungskorrekturen der HIOKI-Leistungsanalysatoren werden unterstützt –

einschließlich der automatischen Korrekturfunktion des PW8001. Durch die Integration

dieser Funktionen wird eine genaue Leistungsanalyse in dynamischen und hochfrequenten

Anwendungen sichergestellt, Messfehler werden minimiert und die Präzision der

Leistungsbewertung erhöht.

Der direkte Anschluss an HIOKI-Leistungsanalysatoren und Speicherrekorder erfolgt über

den ME15W-Stecker, der gleichzeitig die Stromversorgung der CT6843A übernimmt. In

Kombination mit einer HIOKI-Sensoreinheit (CT9555, CT9556, CT9557) kann die

Stromzange außerdem mit Oszilloskopen und anderen Datenerfassungssystemen (DAQ)

verwendet werden – bei einem Ausgangsspannungsverhältnis von 10 mV/A. Die robuste

Konstruktion, ein Kerndurchmesser von 50 mm und 3 Meter Anschlusskabel ermöglichen

zudem eine flexible Installation in verschiedenen Testumgebungen.

Die CT6843A ist ein unverzichtbares Werkzeug für hochpräzise Strommessungen – auch im

Rahmen von WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an

Nutzfahrzeugen. Dank ihrer robusten Bauweise, präziser Fluxgate-Technologie und

vielseitigen Einsetzbarkeit in unterschiedlichen Umgebungen liefert sie zuverlässige

Messergebnisse sowohl im Labor als auch im Feldeinsatz.

Wesentliche Merkmale der CT6843A:

- Frequenzbandbreite von DC bis 700 kHz
- Der Nennstrom beträgt 200A AC/DC
- Breiter Temperaturbereich von -40°C bis 85°C
- Einhandbedienung und robuster Verriegelungsmechanismus
- Maximal 50mm Durchmesser der messbaren Leiter
- DC-Strommessgenauigkeit ±0,2% rdg



 Applikationen

- WLTP-Tests (Worldwide harmonized Light vehicles Test Procedure) an Nutzfahrzeugen

- Evaluierung des Stromverbrauchs elektrischer Komponenten in der

  Automobilindustrie, wie beispielsweise Kompressoren oder elektrische

  Servolenkungen.

- Vor-Ort-Bewertung von Effizienz und Stromaufnahme bei Invertern und Motoren.

Lieferumfang: CT6843A, Markierungsbänder ×6, Tragetasche, Bedienungsanleitung.

https://www.hioki.com/euro-en/products/current-probes/high-clamp/id_1265156

Zugehörige Produkte

- PW8001 8-Kanal-Leistungsanalysator

- PW3390 4-Kanal-Leistungsanalysator

- MR6000 Speicherrekorder

- U8977 3-Kanal-Strommodul

- LR8101 Datenlogger

- LR8102 Datenlogger

- M7103 Leistungsmessmodul

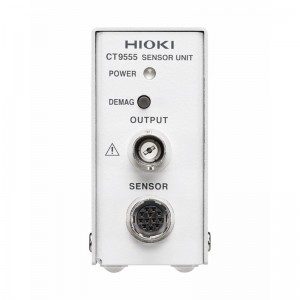

- CT9555 Sensor-Netzteil (1 Kanal)

- CT9556 Sensor-Netzteil (1 Kanal, wave / rms)

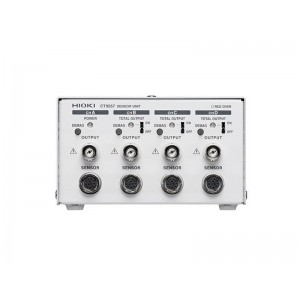

- CT9557 Sensor-Netzteil (4 Kanäle)

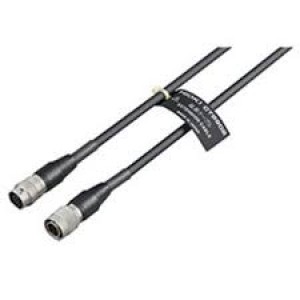

- CT9902 Verlängerungskabel
