HIOKI LR8101

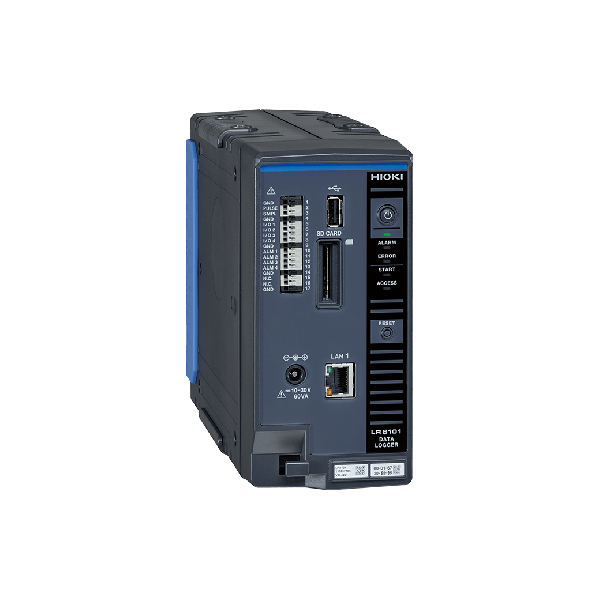

HIOKI LR8101 -  Datenlogger

Der vielseitige, modulare Datenlogger LR8101 kann in Kombination mit einer Vielzahl von

Modulen eingesetzt werden. Er ist daher die perfekte Lösung für die Integration in Anwen-

dungen, die viele Kanäle und kurze Aufzeichnungsintervalle von nur 5 ms erfordern. Der

Logger kann mit einem optionalen Einbausatz in ein 19"-Rack installiert werden. Der

LR8101 kann über Gennect One oder die kostenlose Logger Utility Software gesteuert wer-

den. Zusätzlich bietet der Logger mehrere Ein- und Ausgänge für Alarme, Trigger und Puls-

signale. Die verbesserte Rauschfestigkeit sorgt für genaue und zuverlässige Messungen.

Alle verfügbaren Module können in einem Systemaufbau kombiniert werden, wobei die bei-

den wichtigsten Messziele die Leistungsaufzeichnung und die Spannungs-/Temperaturauf-

zeichnung sind.

Spannungs- und Temperaturaufzeichnung mit dem LR8101

Der Datenlogger LR8101 lässt sich mit bis zu zehn Modulen des Typs M7100 oder M7102

kombinieren. Das System ist dabei äußerst flexibel, da sich Module in Art und Anzahl genau

an die Anforderungen der Messaufgabe anpassen lassen.

In Kombination mit dem Modul M7100 kann der Logger bis zu 150 Kanäle mit einem Daten-

aktualisierungsintervall von 5 ms erfassen. Mit einer Isolation gegen Erde von 1500 VDC

CAT II können Messungen von Spannungen und Temperaturen von 800 V und sogar 1200 V

Batterien sicher durchgeführt werden.

In Kombination mit dem Modul M7102 bietet der Logger bis zu 300 Kanäle bei einem Daten-

aktualisierungsintervall von 10 ms. Mit einer Isolation von 600 VDC, CAT II ist es die per-

fekte Lösung für die Datenaufzeichnung von 400 V Batterien.

Neben der Spannung bieten beide Module auch die Möglichkeit, Temperatursignale mit

Thermoelementen zu erfassen.

Leistungsaufzeichnung mit dem LR8101

Mit dem M1100 AC-Stromversorgungsmodul können bis zu vier M7103-Leistungsmessmo-

dule angeschlossen werden. Damit stehen insgesamt 12 Kanäle für eine hochpräzise Leis-

tungsmessung über lange Zeiträume zur Verfügung. Alternativ kann das M7103-Modul auch

zur Messung von Spannungen und Strömen verwendet werden. Die Spannungseingänge

ermöglichen direkte Messungen von bis zu 2000 VDC und 1000 VAC. Für die Stromauf-

zeichnung können hochpräzise HIOKI-Stromsensoren mit ME15W-Steckverbindung einge-

setzt werden. Diese Sensoren werden über den Logger mit Strom versorgt und benötigen

keine externe Stromversorgung.

Wesentliche Merkmale des HIOKI LR8101:

• Max. 10 Spannungs-/Temperaturmodule und bis zu 300 Kanäle (mit M7100 und M7102)

• Max. 4 Leistungsmodule und bis zu 12 Leistungskanäle (mit M7103)

• Max. Aktualisierungsintervall 5 ms

• Hochspannungserfassung bis zu 2000 VDC und Stromerfassung mit HIOKI-

Stromsensoren von 2 A bis 2000 A

• Datenübertragung über TCP (LAN)

• Integrierte Alarme, Trigger Ein-/Ausgänge und Impuls/Logik Eingänge



USPs:

- Erfassung von Temperaturen und Spannungen, 1500 VDC / CAT II Isolation gegen

  Erde mit M7100

- Hochgenaue Leistungserfassung mit M7103

- Hochspannungserfassung (2000 VDC, 1000 VAC) mit M7103

- Große Auswahl an HIOKI-Stromsensoren für eine zuverlässige, hochpräzise

  Stromerfassung

Applikationen:

- Lade-/Entladetests während der Batteriezellbildung und -alterung

- Lade-/Entladetests während der Entwicklung von Batteriemodulen und Batteriepacks

- Entwicklung und Optimierung von Batteriemanagementsystemen (BMS)

- Entwicklung und Optimierung von Thermomanagementsystemen für Batterien

- Qualitätsprüfung von PV-Stringwechselrichtern während der Produktion

Lieferumfang: LR8101 Datenlogger, Schnellstart-Handbuch, Vorsichtsmaßnahmen bei der Bedienung,

DVD inkl. Schnellstart-Handbuch, Bedienungsanleitung, CAN Editor, Logger Utility und Gennect One

Zugehörige Produkte:

- LR8102 Datenlogger

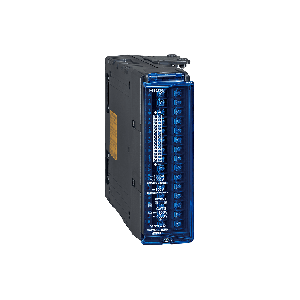

- M7100 Spannungs-/Temperaturmessmodul

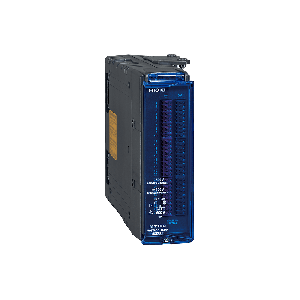

- M7102 Spannungs-/Temperaturmessmodul

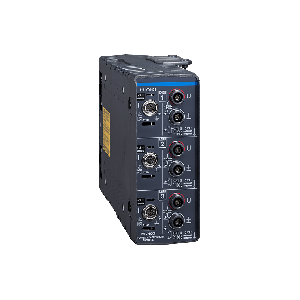

- M7103 Leistungsmessmodul

- M1100 AC-Stromversorgungsmodul
