HIOKI M7102

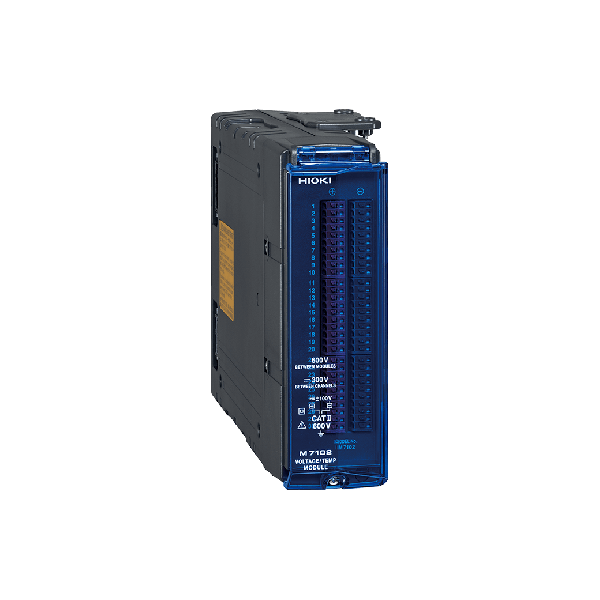

HIOKI M7102 Spannungs/Temperaturmessmodul

Das M7102-Messmodul wurde speziell für die LR810x Datenlogger Serie (LR8101, LR8102)

entwickelt. Jeder Kanal kann je nach Testanforderungen zur Messung von Spannung oder

Temperatur (mit Thermoelementen) konfiguriert werden. Mit einer Isolation gegen Erde von

bis zu 600 VDC ist das Modul ideal für Anwendungen, die viele Kanäle erfordern,

insbesondere im Bereich der Batterietests.

Bis zu zehn M7102-Messmodule können an einem LR810x Datenlogger angeschlossen

werden, was insgesamt bis zu 300 Kanäle pro Einheit ermöglicht. Die Abtastrate hängt von

der Anzahl der Kanäle ab, wobei ein maximales Aufzeichnungsintervall von 10 ms erreicht

werden kann. Die Click-to-Connect-Installation der Module erfordert keine Verkabelung

zwischen den Modulen und sorgt für eine saubere, zeiteffiziente Einrichtung.

Spannung/Temperatur Modul für Haupteinheit LR8101 oder LR8102.

Wesentliche Merkmale des HIOKI M7102:

• 30 Kanäle,
• Isolierung gegen Erde 600V DC / AC (CAT III),
• maximale Eingangsspannung ±100V DC,
• maximale Spannung zwischen den Kanälen 300V DC,
• Temperaturmessung ( TK: K, J, E, T, N, R, S, B, C)
• Abtastrate von 5ms  bis 10s
• 18 Bit Auflösung

 Applikationen

- Lade-/Entladetests während der Zellformation und -alterung

- Lade-/Entladetests während der Entwicklung von Batteriemodulen und -packs

- Entwicklung und Optimierung von Batterie-Management-Systemen (BMS)

- Entwicklung und Optimierung von Thermomanagement-Systemen für Batterien

Lieferumfang: M7102, Bedienungshandbuch
