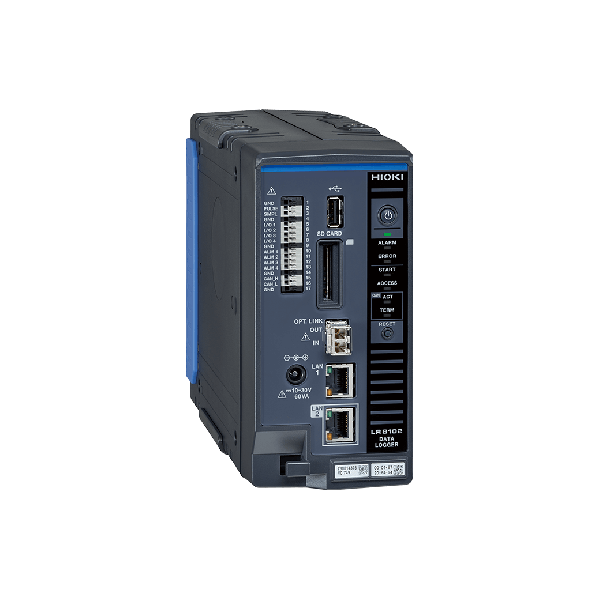

HIOKI LR8102

HIOKI LR8102 Datenlogger

Der vielseitige, modulare Datenlogger LR8102 kann in Kombination mit einer Vielzahl von

Modulen eingesetzt werden. Er ist daher die perfekte Lösung für die Integration in Anwen-

dungen, die viele Kanäle und Aufzeichnungsintervalle von nur 5 ms erfordern. Der Logger

kann mit einem optionalen Einbausatz in ein 19"-Rack installiert werden. Der LR8102 kann

über Gennect One oder die kostenlose Logger Utility Software gesteuert werden. Alternativ

bietet der Logger die Möglichkeit zur ultraschnellen Datenübertragung über UDP, was ihn

zur idealen Lösung für die Integration mit Lade-/Entlade-Testern und für Echtzeitsimulatio-

nen wie HIL (Hardware-In-the-Loop) macht. Zusätzlich bietet der Logger einen CAN-Daten-

ausgang sowie mehrere Ein- und Ausgänge für Alarme, Trigger und Pulssignale. Die verbes-

serte Rauschfestigkeit sorgt für genaue und zuverlässige Messungen. Alle verfügbaren Mo-

dule können in einem Systemaufbau kombiniert werden, wobei die beiden wichtigsten Mess-

ziele die Leistungsaufzeichnung und die Spannungs-/Temperaturaufzeichnung sind.

Spannungs- und Temperaturaufzeichnung mit dem LR8101

Der LR8102 Datenlogger kann mit bis zu zehn M7100 oder M7102 Modulen kombiniert wer-

den. Das System ist dabei äußerst flexibel, da sich Module in Art und Anzahl genau an die

Anforderungen der Messaufgabe anpassen lassen. Der Datenlogger LR8102 kann weiter

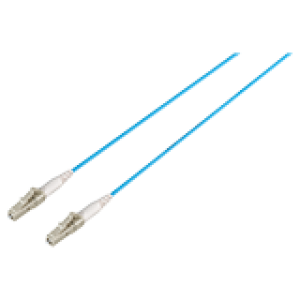

ausgebaut werden, indem bis zu zehn Datenlogger über eine optische Verbindung synchro-

nisiert werden, was die Messung von bis zu 3000 Spannungs-/Temperaturkanälen ermöglicht.

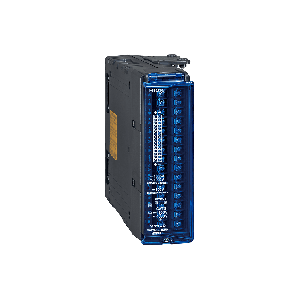

In Kombination mit dem Modul M7100 kann der Logger bis zu 150 Kanäle mit einem Daten-

aktualisierungsintervall von 5 ms erfassen. Mit einer Isolation gegen Erde von 1500 VDC

CAT II können Messungen von Spannungen und Temperaturen von 800 V und sogar 1200 V

Batterien sicher durchgeführt werden.

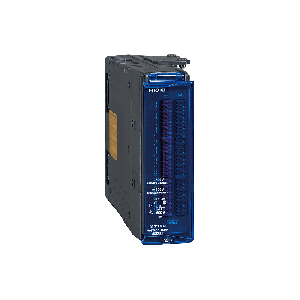

In Kombination mit dem Modul M7102 bietet der Logger bis zu 300 Kanäle bei einem Daten-

aktualisierungsintervall von 10 ms. Mit einer Isolation von 600 VDC, CAT II ist es die per-

fekte Lösung für die Datenaufzeichnung von 400 V Batterien.

Neben der Spannung bieten beide Module auch die Möglichkeit, Temperatursignale mit

Thermoelementen zu erfassen.

Leistungsaufzeichnung mit dem LR8102

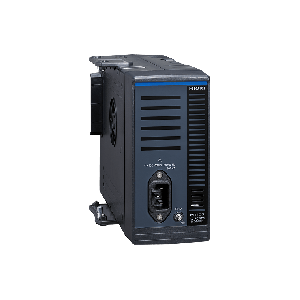

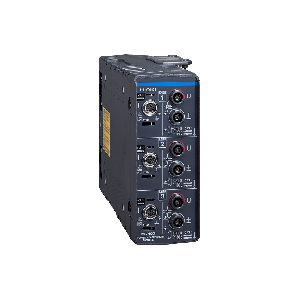

Wenn Sie das AC-Stromversorgungsmodul M1100 hinzufügen, können bis zu vier Leistungs-

messmodule M7103 angeschlossen werden, die insgesamt 12 Kanäle für die hochpräzise

Langzeitdatenerfassung der Leistung bieten. Diese Konfiguration kann durch die Synchroni-

sierung von bis zu zehn Datenloggern erweitert werden, um insgesamt 120 Leistungskanäle

zu erreichen. Alternativ kann das M7103 auch zur Messung von Spannungen und Strömen

verwendet werden. Die Spannungseingangskanäle ermöglichen die direkte Messung von

Spannungen bis zu 2000 VDC, 1000 VAC. Die Langzeitstromaufzeichnung ist mit jedem der

hochpräzisen HIOKI-Stromsensoren mit ME15W-Anschluss möglich. Die Sensoren werden

über den Logger mit Strom versorgt und benötigen keine externe Stromversorgung.

Wesentliche Merkmale des HIOKI LR8102:

- Max. 10 Spannungs-/Temperaturmodule pro Logger und bis zu 3000 Kanäle mit Sys-

  temsynchronisation (mit M7100 und M7102)

- Max. 4 Leistungsmodule pro Logger und bis zu 120 Leistungskanäle mit Systemin-

  tegration (mit M7103)

- Max. Aktualisierungsintervall 5 ms

- Hochspannungserfassung bis zu 2000 VDC und Stromerfassung mit HIOKI-

  Stromsensoren von 2 A bis 2000 A

- Echtzeit-Datenübertragung über UDP (LAN)

- Integrierter CAN-Datenausgang, Alarme, Trigger Ein-/Ausgänge und Impuls/Logik

  Eingänge

USPs

- Synchronisation von bis zu 10x LR8102 Datenloggern möglich (max. 3000 Kanäle)

- Schnelle Aufzeichnungs- und Datenübertragungsrate ermöglicht den Einsatz in Hard-

  ware-In-the-Loop (HIL) Systemen

- Hochgenaue Leistungserfassung mit M7103

- Hochspannungserfassung (2000 VDC, 1000 VAC) mit M7103

- Große Auswahl an HIOKI-Stromsensoren für eine zuverlässige, hochpräzise

   Stromerfassung

Applikationen

- Lade-/Entladetests während der Batteriezellbildung und -alterung

- Lade-/Entladetests während der Entwicklung von Batteriemodulen und Batteriepacks

- Entwicklung und Optimierung von Batteriemanagementsystemen (BMS)

- Entwicklung und Optimierung von Thermomanagementsystemen für Batterien

- Spannungs- und Temperaturüberwachung in Hardware-In-the-Loop-Simulationen

- Qualitätsprüfung von PV-Stringwechselrichtern während der Produktion

Lieferumfang: LR8102 Datenlogger, Schnellstart-Handbuch, Vorsichtsmaßnahmen bei der Bedienung,

DVD inkl. Schnellstart-Handbuch, Bedienungsanleitung, CAN Editor, Logger

Utility und Gennect One
