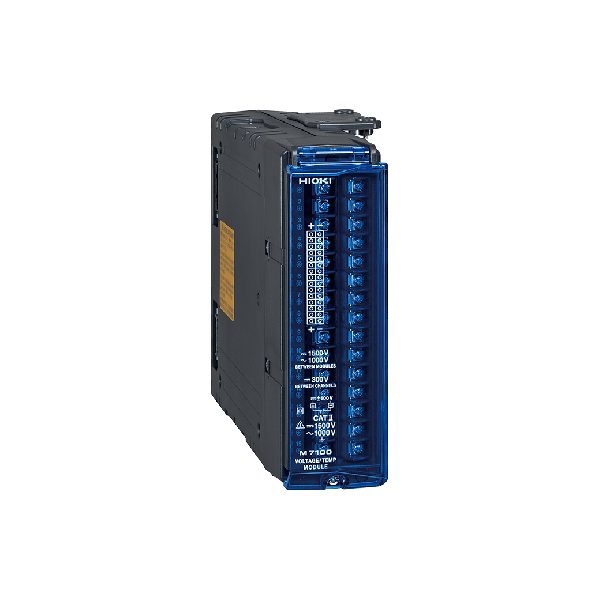

HIOKI M7100

HIOKI M7100 Spannungs-/Temperaturmodul

Das M7100-Messmodul wurde speziell für die LR810x Datenlogger Serie (LR8101, LR8102)

entwickelt. Jeder Kanal kann je nach Testanforderungen zur Messung von Spannung oder

Temperatur (mit Thermoelementen) konfiguriert werden. Mit einer maximalen

Eingangsspannung von 100 VDC pro Kanal und einer Kanal-zu-Kanal-Isolation von 300

VDC ist das Modul bestens für anspruchsvolle Messanwendungen geeignet. Die Isolation

gegen Erde von 1500 VDC macht das Modul ideal für Anwendungen in

Hochspannungsumgebungen, insbesondere bei Batterieprüfungen.

Bis zu zehn M7100-Messmodule können an einem LR810x Datenlogger angeschlossen

werden, was insgesamt bis zu 150 Kanäle pro Einheit ermöglicht. Die Abtastrate hängt von

der Anzahl der Kanäle ab, wobei ein maximales Aufzeichnungsintervall von 5 ms erreicht

werden kann. Die Click-to-Connect-Installation der Module erfordert keine Verkabelung

zwischen den Modulen und sorgt für eine saubere, zeiteffiziente Einrichtung.

Wesentliche Merkmale des HIOKI M7100:

• 15 Kanäle,

• Isolierung gegen Erde 1500V DC und 1000V AC (CAT III),

• maximale Eingangsspannung ±100V DC,

• maximale Spannung zwischen den Kanälen 300V DC,

• Temperaturmessung ( TK: K, J, E, T, N, R, S, B, C)

• Abtastrate von 5ms  bis 10s

• 18 Bit Auflösung

Lieferumfang: M7100, Bedienungshandbuch
