HIOKI SP7001-95

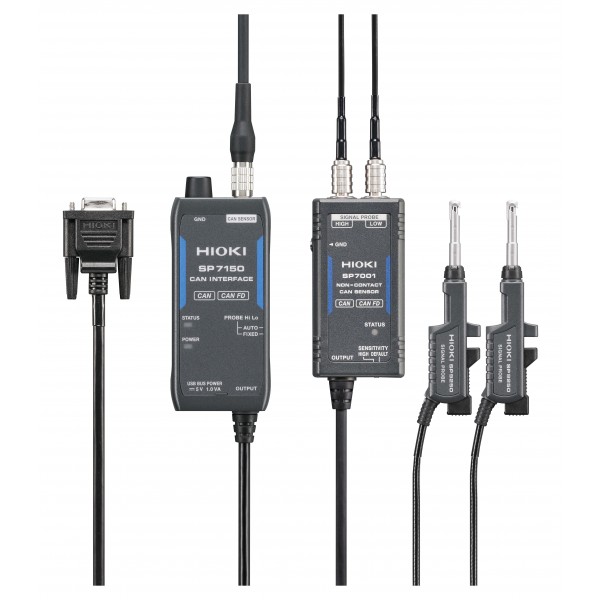

HIOKI SP7001-95 berührungsloser CAN-Sensor Set

Das HIOKI SP7001-95 CAN Sensor Set ermöglicht die berührungslose Erfassung von CAN-

und CAN FD-Signalen, ohne Änderungen an der Fahrzeugverkabelung vorzunehmen. Es

umfasst den SP7001 CAN-Sensor, zwei SP9250 Klemmsonden und das SP7150 CAN

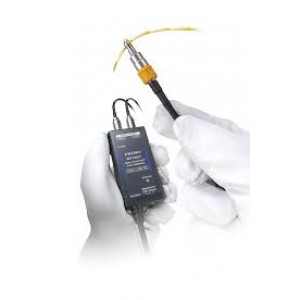

Interface. Mit kapazitiver Signalaufnahme werden die beiden SP9250-Sonden um die

isolierten CAN-H- und CAN-L-Leitungen geklemmt, um die differentiellen Signale durch die

Kabelisolierung zu detektieren. Dieses Messprinzip ermöglicht eine präzise Signalerfassung

in Echtzeit ohne galvanischen Kontakt oder Beeinflussung des Stromkreises. Ein Abisolieren

der Leitungen oder der Zugang zu Steckverbindungen ist nicht erforderlich, wodurch das

Risiko von Kurzschlüssen, Steckerverschleiß und eingekoppelten Störungen minimiert wird.

Da der Sensor die Eigenschaften des Bussystems nicht verändert, werden Sperr- mechanismen

in gesicherten Steuergeräten nicht ausgelöst – die Kommunikation kann

sicher an vollständig montierten Fahrzeugen überwacht werden.

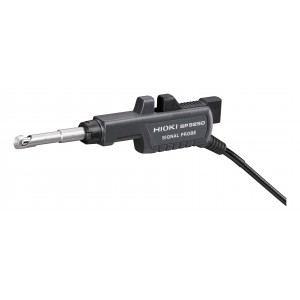

Klemmsonden und Vector-Kompatibilität

Die Klemm-Ausführung erlaubt eine einfache Handhabung selbst in beengten Kabelbäumen

und ermöglicht eine schnelle und zuverlässige Installation, ohne den Kabelbaum zu

verändern. Sie eignet sich besonders für Labormessungen, Auswertungen und Fehlersuchen

während der Entwicklung oder im Testbetrieb, während Schraubsonden für Langzeit- oder

Fahrversuchsmessungen empfohlen werden, bei denen eine erhöhte Vibrationsfestigkeit

erforderlich ist.

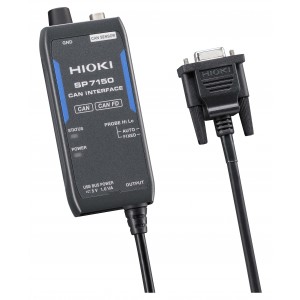

Das SP7150 CAN Interface rekonstruiert das erfasste Signal und gibt es über einen 9-

poligen D-sub-Anschluss aus, dessen Belegung mit den Schnittstellen von Vector Informatik

und dem HIOKI PW4001 Leistungsanalysator übereinstimmt. Dadurch kann der SP7001-95

direkt an bestehende CAN-Analysewerkzeuge oder an den PW4001 angeschlossen werden,

ohne dass zusätzliche Adapter erforderlich sind. Das kompakte Interface wird über einen

USB-C-Anschluss mit Strom versorgt und unterstützt Kommunikationsgeschwindigkeiten von

125 kbit/s bis 3 Mbit/s bei einer typischen Signallaufzeit von 130 ns. So bleibt die zeitliche und

signaltechnische Integrität auch bei schneller CAN-FD-Kommunikation erhalten.

Derwählbare Hochempfindlichkeitsmodus sorgt für eine stabile Signalerfassung auch bei langenoder

abgeschirmten Leitungen.

Leistungsanalyse mit dem PW4001

In Verbindung mit dem HIOKI PW4001 Leistungsanalysator stellt der SP7001-95 CAN-

basierte Spannungsdaten bereit, die mit Strommessungen externer Stromsensoren

synchronisiert werden. Diese Konfiguration ermöglicht die präzise Berechnung der

elektrischen Leistung in Hochvolt-Systemen, ohne direkten Anschluss an Batterie- oder

Hochspannungspunkte. Das erhöht die Sicherheit und vereinfacht den Messaufbau deutlich.

Zur Interpretation der CAN-Daten muss der Anwender eine DBC-Datei (Database Container)

bereitstellen, die die Kennungen und Skalierungsparameter der gewünschten Signale

enthält. Der PW4001 verwendet diese Informationen, um den korrekten Spannungswert aus

dem CAN-Datenstrom auszulesen und ihn mit dem gleichzeitig gemessenen Stromwert zu

kombinieren, um eine präzise Leistungsanalyse zu ermöglichen.

Der SP7001-95 kann eigenständig mit Vector-kompatiblen Systemen oder anderen CAN-

Analysewerkzeugen verwendet werden. In Kombination mit dem HIOKI PW4001 Power

Analyzer bildet er eine sichere, schnelle und zuverlässige Lösung für die berührungslose

Erfassung von CAN-Signalen und die Leistungsanalyse in allen Phasen der

Fahrzeugentwicklung.

Wesentliche Merkmale des SP7001-95:

• Unterstützte Übertragungsgeschwindigkeit

• CAN, CAN FD : 125 kbit/s to 3 Mbit/s

• Gesamtverzögerungzeit 130 ns (typisch)

• Betriebstemperatur -40 -  +85 Grad

• 3 Jahre Herstellergarantie

•

Lieferumfang: Sensor SP7001-95 Set bestehend aus: SP7001 CAN FD Sensor, SP9250 Klemmsonden (2 Stück), SP7150 CAN Interface, L9510 USB-Kabel, GND-Verbindungskabel (1,5 m), Krokodilklemme, Quick Start Manual, Sicherheitshinweise

https://www.hioki.com/euro-en/products/current-probes/non-contact/id_6741

Zugehörige Produkte

- PW4001 Leistungsanalysator

- LR8450 Datenlogger

- LR8450-01 Wireless Datenlogger

- U8555 CAN Modul

- LR8535 Wireless CAN Modul

- SP7100 CAN Interface 2CH

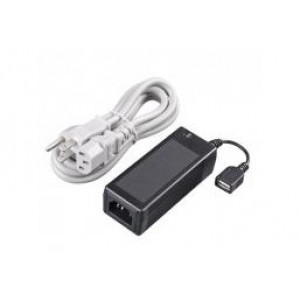

- Z1013 Netzadapter
