HIOKI LR8535

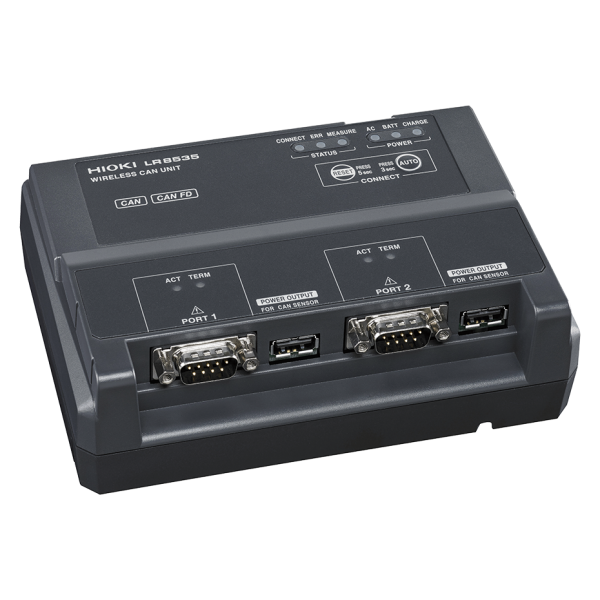

HIOKI LR8535 CAN-Wireless-Einschub für Datenlogger LR8450 Serie

Das drahtlose CAN-Modul LR8535 ist ein Messmodul für den WLAN-fähigen Datenlogger

LR8450-01. Bis zu sieben LR8535-Module können an einen einzigen LR8450-01

angeschlossen werden und ermöglichen dem Benutzer die Aufzeichnung und Übertragung

von Daten über ein drahtloses LAN. Durch die Kombination des LR8450-01 mit sieben

LR8535- und vier U8555-Steckmodulen kann die Gesamtkonfiguration auf 11 Module mit

jeweils 2 Ports erweitert werden.

Das Modul unterstützt bis zu 500 Kanäle pro Port und bietet ein maximales

Aktualisierungsintervall von 10 ms, abhängig von der Anzahl der verwendeten Kanäle. Es

verfügt über zwei D-Sub-9-Pin-Steckverbinder (male) und ist mit den wichtigsten Protokollen

kompatibel, darunter CAN (ISO 11898) und CAN FD in sowohl ISO- als auch Non-ISO-

Formaten.

Dieses Modul eignet sich ideal für die Überwachung von Daten elektronischer Steuergeräte

innerhalb von Fahrzeugnetzwerken bei der Prüfung und Entwicklung von Fahrzeugen. Es

spielt auch eine entscheidende Rolle bei der Fehlersuche und Optimierung von industriellen

Prozessen, indem es die CAN-basierte Kommunikation zwischen Steuerungen und Geräten

erfasst. In der Luft- und Raumfahrt sorgt das Modul U8555 für eine zuverlässige

Datenübertragung zwischen Avioniksystemen und ist damit ein unverzichtbares Werkzeug

für eine leistungsstarke Datenerfassung und -analyse.

Das LR8535 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an

den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse

über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal

für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8535

flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für

vielseitige Konfigurationen.

Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit

Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche

befestigt werden kann.

Wesentliche Merkmale des HIOKI LR8535:

• Drahtlose Datenübertragung an den Datenlogger LR8450-01

• Eingang für CAN- und CAN FD-Signale

• 2 frei konfigurierbare Ports

• Max. 10 ms Aktualisierungsintervall

• Unterstützt CAN (ISO11898), CAN FD (ISO11898), CAN FD (nicht-ISO)

Applikationen

- Überwachung der Netzwerkdaten von verschiedenen elektronischen Steuergeräten

  (ECUs) im Fahrzeug während der Test- und Entwicklungsphasen

- Fehlersuche und Optimierung von industriellen Prozessen durch Aufzeichnung der

  CAN-basierten Kommunikation zwischen industriellen Steuerungen und Geräten

- Überwachung der Datenübertragung zwischen Avioniksystemen in der Luft- und

  Raumfahrt

Lieferumfang: LR8535, Wireless LAN Adapter Z3230, Bedienungsanleitung, Z1008 Netzadapter,

Montageplatte, M3×4 Schrauben (für die Verwendung mit der Montageplatte)
