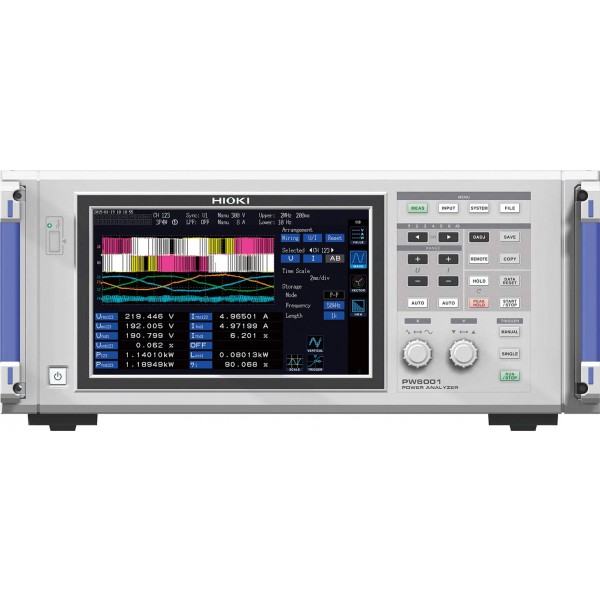

Hochpräziser Leistungsanalysator modular mit bis zu 6 Leistungkanälen.
Mit der optionalen Motoranalyse bestens geeignet zur Wirkungsgradanalyse kompletter Antriebsstränge der Leistungselektronik.
Dank seines großen Touch-Displays ist eine leichte Bedienung möglich.
Voreingestellte Konfigurationen ermöglichen eine schnelles Gerätesetup für Anwendungen wie bspw. Pulsweitenmodulation (PWM oder Low Power Factor-Messungen).
Einfaches Zusammenspiel mit den HIOKI Stromsensoren dank automatischer Sensorerkennung und integrierter Sensorversorgung.
Einsatzgebiete: Elektrofahrzeuge, 3-Phasen Wechselrichter
Wesentliche Merkmale des PW6001-15:
- 5- Kanal Ausführung
- Phase Shift Correction - Phasenverschiebungskorrektur
- Grundgenauigkeit für Leistungsmessung ±0,02% des Messwertes
- 5MS/s Sampling und 18-bit A / D Auflösung
- DC, 0,1Hz bis 2MHz Bandbreite
- Gleichtaktunterdrückung 80dB / 100kHz
- Diverse Stromsensoren für den Bereich von 10mA bis 1000A
- 6 Leistungsmesskanäle pro Gerät - 12 Kanäle bei der Zusammenschaltung von 2 Messgeräten
- Kompensation Phasenfehler für Stromsensoren mit 0,01° Auflösung
- Harmonische Analyse bis 1,5 MHz
- Individuelle Werteberechnung und Impedanzanalyse
- FFT Analyse bis 2MHz
- Datenspeicher bis zu 1MWord bei 6 Kanälen
- MATLAB® toolkit Unterstützung
- Motoranalyse und D/A-Ausgang
Lieferumfang: PW6001-15, Netzkabel, D-Sub Verbindungskabel, Bedienungshandbuch
| Hersteller | HIOKI EUROPE GmbH |
|---|---|
| Gewährleistung | Drei Jahre |
| Frequenz | DC bis 2 MHz |
| Kanäle | 5 |
| Schnittstellen | LAN, USB, RS232, GPIB |
