HIOKI PW3390-01

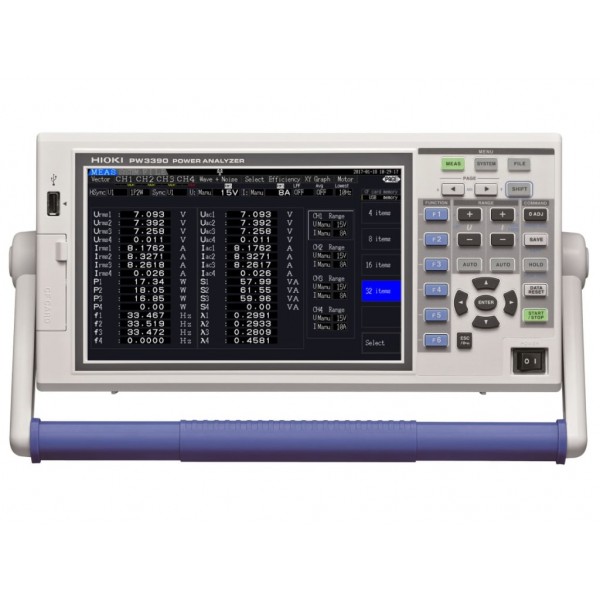

HIOKI PW3390 – Leistungsanalysator

Der HIOKI PW3390 Leistungsanalysator ist ein kompakter, leichter und hochpräziser 4-

Kanal-Leistungsanalysator, der perfekt auf die Anforderungen der Leistungs- und

Effizienzanalyse in verschiedenen Industrien abgestimmt ist. Dank einer Vielzahl erweiterter

Funktionen eignet sich das Gerät ideal zur Messung und Analyse elektrischer Leistung und

Energie und ist damit eine optimale Lösung für Entwicklung, Produktion und Feldtests.

Der PW3390 bietet hochpräzise Leistungsmessungen mit einer Grundgenauigkeit von

±0,09%, was zuverlässige Daten für eine Vielzahl von Anwendungen gewährleistet. Mit 4

Leistungskanälen ermöglicht das Gerät gleichzeitige Multi-System-Bewertungen und verfügt

über eine Messbandbreite von bis zu 200 kHz für Leistungsmessungen.

Dank der harmonischen Analysefunktion mit einer Datenaktualisierungsrate von 50 ms

können Benutzer transiente Zustände untersuchen und Störungen oder Ober- schwingungseinflüsse

bis 100 kHz bewerten.

Mit der Motoranalysefunktion eignet sich der PW3390 perfekt für die Effizienzanalyse von

Motoren und Wechselrichtern. Das Gerät ermöglicht die Messung von Drehmoment,

Drehzahl, Schlupf und mechanischer Leistung, um eine umfassende Leistungsanalyse von

Antrieben zu ermöglichen.

Mehrere PW3390-Geräte lassen sich zu einem abgestimmten Messsystem mit bis zu 32

Kanälen zusammenführen. Dabei übernimmt eines der Geräte die zentrale Steuerung und

synchronisiert den Messablauf aller angeschlossenen Einheiten, sodass sämtliche Daten

gleichzeitig erfasst werden.

Für Langzeitüberwachungen kann der PW3390 mit der D/A-Ausgangsfunktion ausgestattet

werden, die 16 analoge Ausgangskanäle bereitstellt. Die ersten 8 Kanäle können zur

Ausgabe von Spannungs- und Stromkurvenformen mit einer Aktualisierungsrate von 500

kS/s konfiguriert werden. Die übrigen 8 Kanäle können numerische Messwerte

grundlegender Parameter wie U1, I2 und P4 mit einer Aktualisierungsrate von 20 S/s

ausgeben.

Der PW3390 eignet sich ideal für den Einsatz im Automobilsektor, insbesondere für

Effizienzanalysen von Wechselrichtern in Hybrid- und Elektrofahrzeugen sowie für

standardisierte Prüfverfahren zur Ermittlung von Energieverbräuchen wie dem WLTP

(Worldwide Harmonized Light Vehicles Test Procedure, auf Deutsch: weltweit

 harmonisiertesTestverfahren für leichtgewichtige Nutzfahrzeuge). Darüber hinaus bietet

er präziseEingangs- und Ausgangsleistungsdaten für Anwendungen in der erneuerbaren

Energie und Leistungskonvertierung.

Dank einer benutzerfreundlichen Oberfläche und robusten Bauweise sorgt der HIOKI

PW3390 für eine intuitive Bedienung und Langlebigkeit in industriellen Umgebungen. Ob bei

der WLTP-Effizienzanalyse für (H)EVs, der Messung von transienten Leistungen,

Oberschwingungen oder der Effizienzanalyse von Wechselrichtern und Motoren – der HIOKI

PW3390 liefert herausragende Leistung und höchste Präzision.

Übersicht über die PW3390-Modelle:

Wesentliche Merkmale des PW3390-01:

• Funktionsspeicher
• Hoch genaue harmonische Analyse ( 100. Ordnung)
• Wirkungsgradmessung, FFT Analyse
• Grundgenauigkeit: ±0,04 % vom Messwert + Sensorgenauigkeit
• 500kS/s Sampling, DC bis 200 kHz Bandbreite, 50ms Datenupdate
• Für Motoren und Wechselrichter mit hohem Wirkungsgrad (EV/HEV/PHV)
• Für Wind - und Solargeneratoren und intelligente Netze (smart grid)
• Auswertungen gemäß WLTP-Standard

USPs:

- Zugelassen für WLTP-Tests

- Kleiner und leichter 4-Kanal-Leistungsanalysator mit Motoranalyse

Applikationen:

- WLTP-Tests

- Messung des Wechselrichterwirkungsgrads

- Messung des Motorwirkungsgrads

- Messung des Wirkungsgrads von Solarwechselrichtern

Lieferumfang: PW3390 Leistungsanalysator, Bedienungsanleitung, Messanleitung,

Netzkabel, USB-A auf USB-Mini-B Kabel, Eingangsleitungsetiketten 2x, D-Sub-Stecker

(nur bei PW3390-02, PW3390-03)

Zugehörige Produkte:

- PW8001 8-Kanal Leistungsanalysator

- PW6001 6-Kanal Leistungsanalysator

- CT6872 (50 A) AC/DC Stromsensor

- CT6873 (200 A) AC/DC Stromsensor

- CT6875A (500 A) AC/DC Stromsensor

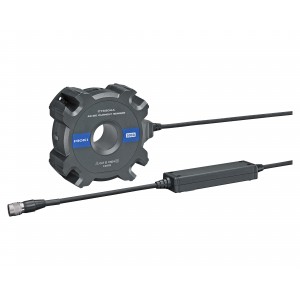

- CT6904A (500 A) AC/DC Stromsensor

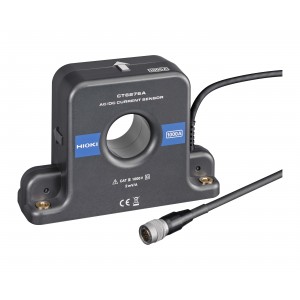

- CT6876A (1000 A) AC/DC Stromsensor

- CT6877A (2000 A) AC/DC Stromsensor

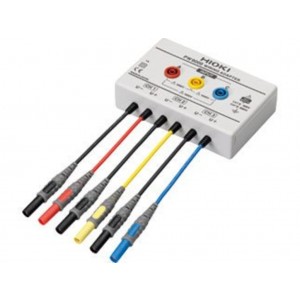

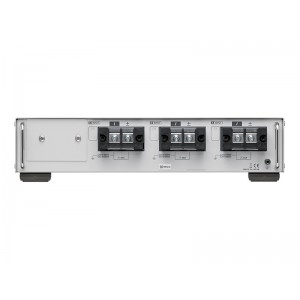

- PW9100A-03 (3-Kanal, 50 A) AC/DC Strom-Direkteingangsbox

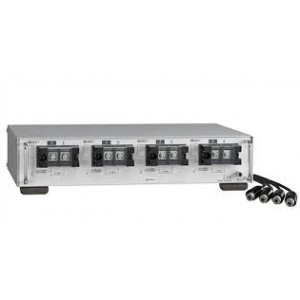

- PW9100A-04 (4-Kanal, 50 A) AC/DC Strom-Direkteingangsbox

- CT6830 (2 A) AC/DC Stromzange

- CT6831 (20 A) AC/DC Stromzange

- CT6833 (200 A) AC/DC Stromzange

- CT6834 (500 A) AC/DC Stromzange

- CT6841A (20 A) AC/DC Stromzange

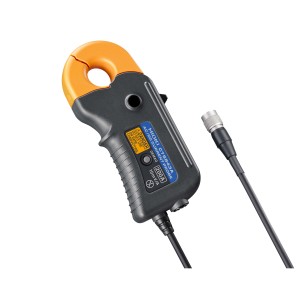

- CT6843A (200 A) AC/DC Stromzange

- CT6844A (500 A) AC/DC Stromzange

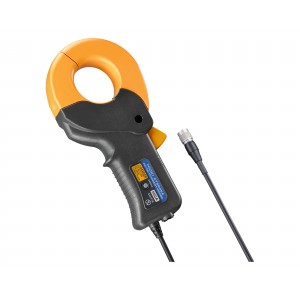

- CT6845A (500 A) AC/DC Stromzange

- CT6846A (1000 A) AC/DC Stromzange

- VT1005 AC/DC Hochspannungsteiler
