HIOKI VT1005

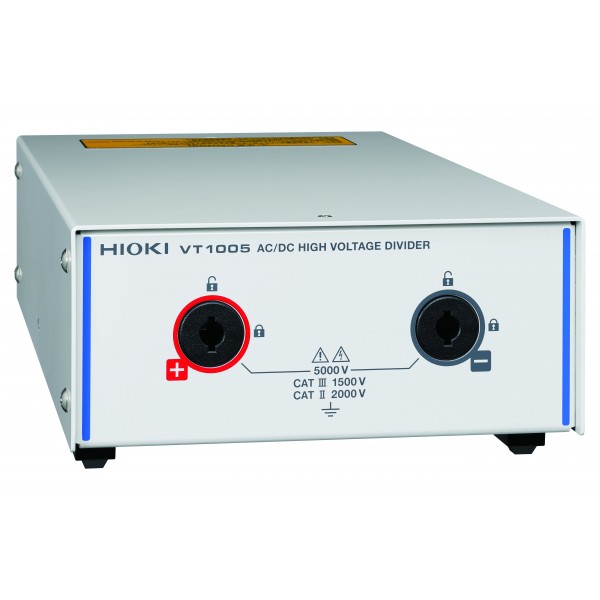

HIOKI VT1005 Hochspannungsteiler

Der HIOKI VT1005 ist ein präziser AC/DC-Hochspannungsteiler für Messungen bis

5 kVrms. Er arbeitet mit einem festen Teilungsverhältnis von 1000:1 und gibt das

reduzierte Signal über einen BNC-Ausgang aus. Dadurch kann die Ausgangsspannung

direkt an Leistungsanalysatoren, Speicherrekorder, Oszilloskope oder andere Messsysteme

mit BNC-Eingang weitergegeben werden.

Hohe Genauigkeit über breiten Frequenzbereich

Der VT1005 bietet eine hohe Messgenauigkeit über einen weiten Frequenzbereich. Bei

Gleichspannung erreicht er eine Genauigkeit von ±0,08 %, bei 50/60 Hz ±0,04 %. Die

Amplitudengenauigkeit beträgt ±0,1 % bis 200 kHz, während die Phasengenauigkeit

 ±0,1° bis 500 kHz beträgt. Damit eignet sich das Gerät für präzise Leistungsanalysen

auch in schnell schaltenden Systemen mit hohem Oberwellenanteil. Der nutzbare Frequenz-

bereich reicht bis 4 MHz (–3 dB).

Vorteile gegenüber Differenzialtastköpfen

Im Vergleich zu klassischen Hochspannungs-Differenzialtastköpfen bietet der VT1005

deutliche Vorteile. Viele Differenzialtastköpfe erreichen nur etwa 2 % Amplituden-

genauigkeit und spezifizieren die Phasenabweichung nicht. Dadurch sind sie für präzise

Leistungsanalysen nur eingeschränkt geeignet, insbesondere in PWM-basierten Anwendungen

wie Hochspannungs-DC/DC-Wandlern oder Traktionsumrichtern.

Der VT1005 ist hingegen speziell für hochgenaue AC/DC-Spannungsmessungen ausgelegt und

bietet klar definierte Amplituden- und Phasenspezifikationen für anspruchsvolle Anwendungen.

Passive Architektur für stabile Messungen

Durch seine passive Bauweise vermeidet der VT1005 typische Nachteile aktiver Differenzialtastköpfe,

wie zusätzliche Belastung des Prüflings, thermischen Drift oder zusätzliches Rauschen durch aktive

Elektronik. Das Ergebnis sind stabile, rauscharme Messsignale mit hoher Langzeitstabilität, selbst

bei hohen Frequenzen.

Dank seiner hohen Genauigkeit, des breiten Frequenzgangs und der hohen Störfestigkeit eignet sich

der VT1005 besonders für die Messung von Verlusten an Hochspannungstransformatoren und

Induktivitäten, die Wirkungsgradanalyse von SiC- und GaN-Leistungselektronik sowie die Qualifizierung

von Systemen zur drahtlosen Energieübertragung (WPT).

Wesentliche Merkmale des VT1005:

• Maximale Eingangsspannung: 5 kVrms

• Bandbreite: DC bis 4 MHz (–3 dB)

• Genauigkeit: ±0,08 % (DC), ±0,04 % (50/60 Hz)

• Amplitudengenauigkeit ±0,1 % bis 200 kHz, Phasengenauigkeit ±0,1° bis 500 kHz

• Gleichtaktunterdrückung (CMRR): 80 dB bei 100 kHz

USPs

- Präzise Hochspannungsmessung bis 5 kVrms, ideal für Leistungsanalysen

- Konstante Amplituden- und Phasengenauigkeit bis 1 MHz

- Hohe Störunterdrückung mit 80 dB CMRR bei 100 kHz sorgt für stabile Messungen

  auch in störbehafteten Umgebungen

Applikationen:

• Verlustmessungen an Hochspannungstransformatoren, Induktivitäten und Wickelgütern

• Wirkungsgradbewertung von SiC-/GaN-basierten Hochspannungswechselrichtern

  und -umrichtern

• Leistungsbewertung von Systemen zur drahtlosen Energieübertragung (WPT)

• Leistungsanalysen in Bahnantrieben und großtechnischen Industrieenergiesystemen

• Prüfung und Wirkungsgradverifizierung von Hochspannungs-Solarwechselrichtern

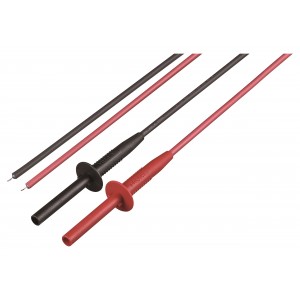

Lieferumfang: VT1005 Hochspannungsteiler, L1050-01 Hochspannungskabel-Set, 1,5m offene Kabelenden,

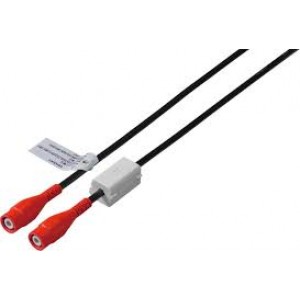

L9217 BNC-Kabel, 9704 Adapter BNC / 4mm, Netzkabel,  Bedienungsanleitung
