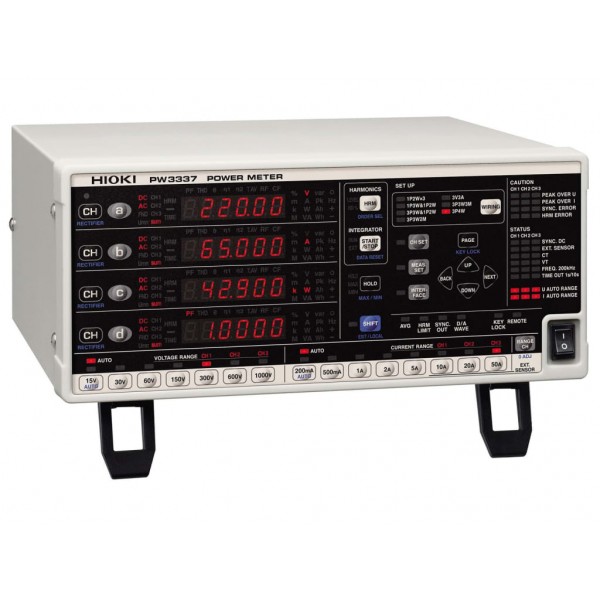

HIOKI PW3337 Leistungsmessgerät

Der HIOKI PW3337 ist ein vielseitiges AC/DC-Leistungsmessgerät für Labor und Produktion.

Es bietet langzeitstabile Messgenauigkeit bei der Analyse ein- bis dreiphasiger

Stromversorgungen. Drei voneinander unabhängige Messeingänge ermöglichen Messungen

bis 1000 V und bis 65 A direkt sowie bis 5000 A mit externen Stromsensoren.

Präzision ohne Shunt-Widerstände

Konventionelle Leistungsmessgeräte erfassen Ströme über Shunt-Widerstände. Diese

erzeugen Wärme, führen während des Betriebs zu Drift und verlieren mit der Zeit an

Genauigkeit, insbesondere bei Rack-Installationen oder Dauerbetrieb. Der PW3337 nutzt

stattdessen Zero-Flux-Stromsensoren (DCCTs) und stützt sich dabei auf HIOKIs

jahrzehntelange Erfahrung in der präzisen Stromerfassung. Dieses Messprinzip vermeidet

die systembedingten Schwächen von Shunts und gewährleistet eine langzeitstabile,

driftarme Genauigkeit für AC- und DC-Messungen. Das Ergebnis ist eine Basis-Leistungs-

genauigkeit von ±0,1 % vom Messwert plus ±0,1 % vom Endwert bei DC-Messungen und

±0,15 % bei AC-Messungen über einen breiten Frequenzbereich von DC bzw. 0,1 Hz bis 100 kHz.

Diese Leistungsdaten machen den PW3337 zur idealen Wahl für Typzulassungsprüfungen

an Haushaltsgeräten wie Wärmepumpen, Kühlschränken, Waschmaschinen und

Induktionskochfeldern sowie für End-of-Line-Tests von industriellen Antrieben. Die integrierte

Oberwellenanalyse bis zur 50. Ordnung entspricht der Norm IEC 61000-4-7, wobei der A

nalysebereich flexibel angepasst werden kann, um Prüfungen nach unterschiedlichen Vorschriften zu erleichtern.

Anschluss externer Stromsensoren

Jeder der drei Messeingänge verfügt über einen BNC-Anschluss für externe Stromsensoren

und ermöglicht so Messungen bis 5000 A. Wechselstromsensoren mit BNC-Ausgang können

direkt angeschlossen werden. AC/DC-Stromsensoren von HIOKI mit ME15W-

Steckverbindern werden über Sensoreinheiten (CT9995, CT9556 oder CT9557)

eingebunden. Darüber hinaus lassen sich auch Stromsensoren anderer Hersteller mit

Spannungsausgang verwenden, wobei das Übersetzungsverhältnis frei eingestellt werden

kann.

Mehrere PW3337 können über BNC-Kabel miteinander synchronisiert werden. Dabei werden

interne Berechnungen, Datenaktualisierungen sowie Start- und Stopvorgänge der

Integrationsmessung zeitlich abgestimmt. Auf diese Weise lassen sich bis zu acht Geräte

gleichzeitig betreiben, um komplexe Messaufgaben über die Standardkonfiguration mit drei

Kanälen hinaus zu realisieren. Dies ermöglicht beispielsweise die Analyse von Ein- und

Ausgangswirkungsgraden von Stromversorgungen oder den parallelen Test mehrerer

Prüflinge unter identischen Bedingungen.

Modellvarianten der PW3337-Serie

Die PW3337-Serie umfasst vier Modelle mit jeweils drei Messkanälen. Das Standardmodell

PW3337 bietet alle Mess- und Analysefunktionen und ist mit LAN- und RS-232C-

Schnittstellen ausgestattet. Der PW3337-01 verfügt zusätzlich über eine GP-IB-Schnittstelle,

während der PW3337-02 mit einem integrierten D/A-Ausgang ausgestattet ist. Das Modell

PW3337-03 beinhaltet sowohl eine GP-IB-Schnittstelle als auch einen D/A-Ausgang und ist

damit die vielseitigste Ausführung der Serie, wenn maximale Flexibilität gefordert ist.

Wesentliche Merkmale des PW3337:

• Grundgenauigkeit: ±0,1 % (DC, 50/60 Hz)
• 3-phasig, 3-Kanal AC/DC Leistungsmessgerät
• großer Frequenzbereich 0,1Hz bis 100kHz
• max 65A AC/DC direkte Messung möglich
• Bis zu 5000 A AC/DC über Stromsensoren
• Harmonische Analyse bis zur 50. Ordnung, IEC 6100-4-7 konform
• Hohe Messgenauigkeit auch bei niedrigem Leistungsfaktor
• LAN-, RS232-Schnittstelle,
• Ideal für Leerlaufmessungen an Motoren und Transformatoren

• Stromwandler müssen extra bestellt werden

 Applikationen

- Prüfung der Leistungsaufnahme für Typzulassung von Haushaltsgeräten wie

   Induktionskochfeldern und Kühlschränken

- Verbrauchsmessung für Typzulassung von Klimageräten und Wärmepumpen

- End-of-Line-Prüfungen von Klimageräten, Wärmepumpen und Haushaltsgeräten

- Produktionstests von industriellen Motorantrieben

- Universell einsetzbares Leistungsmessgerät in Laboren für Leistungselektronik

Lieferumfang: HIOKI PW3337, Netzteil, Messanleitung, Bedienungshandbuch,

Sicherheitsabdeckungen für Spannungs- und Stromeingänge ×6,

Befestigungsschrauben für Sicherheitsabdeckungen (M3 × 6 mm) ×12
