HIOKI PW8001-02

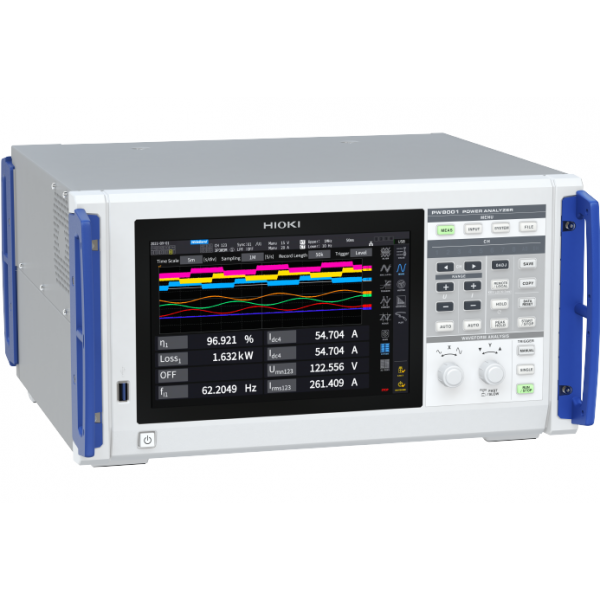

HIOKI PW8001  - hochpräziser 8 Kanal Leistungsanalysator

Der HIOKI PW8001 Leistungsanalysator wurde für anspruchsvolle Messaufgaben in der

Leistungsanalyse entwickelt, um präzise Ergebnisse bei Effizienzmessungen hochgenauer

elektrischer Geräte und Systeme zu liefern. Der PW8001 verfügt über 8 Steckplätze für

Leistungsmodule, die alle in Kombination mit der Motoranalysefunktion verwendet werden

können.

Für die Konfiguration des PW8001 stehen zwei Arten von Leistungsmodulen zur Verfügung,

die je nach Anwendungsanforderungen frei in einem Gerät kombiniert werden können.

Leistungsmodule für flexible Konfigurationen

Das U7005 Hochfrequenz-Leistungsmodul bietet höchste Präzision mit einer

Grundgenauigkeit von ±0,03%, einer Abtastrate von 15 MHz mit 18-Bit A/D-Wandlern und

einer maximalen Eingangsspannung von 1000 V AC. Das Modul ist besonders für

Anwendungen wie Effizienzmessungen von SiC- und GaN-basierten Wechselrichtern,

Motorantrieben und präzisen Verlustmessungen von Induktivitäten unter Last geeignet. Dank

der hervorragenden Rauschunterdrückung von 110 dB bei 100 kHz werden auch bei

Messungen in der Nähe von in Hochfrequenz schaltenden Leistungshalbleitern stabile und

genaue Ergebnisse erzielt.

Für Hochspannungsanwendungen bietet das U7001-Leistungsmodul eine Grundgenauigkeit

von ±0,07%, eine maximale Eingangsspannung von 1500 V DC, eine Abtastrate von 2,5

MHz mit 16-Bit A/D-Wandlern und ein maximales Potential gegen Erde von 1500 V DC CAT II.

Dieses Modul ist für Anwendungen geeignet, die weniger Bandbreite erfordern, wie z.B.

Effizienztests von industriellen Motorantrieben mit IGBTs oder Windturbinen und PV-

Invertern.

In Kombination mit HIOKIs umfangreichem Sortiment an hochgenauen und breitbandigen

Stromsensoren, Stromzangen sowie Strommessboxen für den Direktanschluss bietet der

PW8001 eine einzigartige und umfassende Lösung für die zuverlässige Messung von

Anwendungen, die von kleinsten elektronischen Geräten bis hin zu großen Stromsystemen

reichen.

Automatische Phasenverschiebungskorrektur und Leistungsspektrumanalyse

Der PW8001 Leistungsanalysator und die dazu gehörenden Stromsensoren werden von

HIOKI entwickelt und produziert, was eine automatische Phasenverschiebungskorrektur

ermöglicht. Diese gewährleistet eine äußerst genaue Messung des Phasenwinkels zwischen

Spannung und Strom, selbst bei hohen Frequenzen und niedrigen Leistungsfaktoren.

Der PW8001 bietet die einzigartige Funktion der Leistungsspektrumanalyse. Während die

traditionelle FFT-Funktion die Harmonischen auf der Grundlage der Grundfrequenz bestimmt

und den Frequenzbereich damit stark einschränkt, deckt diese neue Funktion das gesamte

Frequenzspektrum des Analysators ab. Die Leistungsspektrumanalyse liefert schnelle

Einblicke zur Verlustleistung im hochfrequenten Bereich und stellt Entwicklern wertvolle

Daten für die weitere Verbesserung der Systemeffizienz zur Verfügung.

Erweiterte Analysefunktionen und Systemerweiterung

Weitere Funktionen wie die Breitband-Oberschwingungsanalyse und die Motoranalyse

gewährleisten präzise und zuverlässige Ergebnisse bei der Analyse einer Vielzahl von

Anwendungen in der Leistungselektronik, wie z. B. die Entwicklung hocheffizienter Inverter,

elektrischer Antriebsstränge und Elektromotoren.

Die kleinste Aktualisierungsrate von nur 1 ms erlaubt eine präzise Erkennung und Analyse

schneller Leistungsschwankungen, wie sie beispielsweise beim Laden oder Entladen von

Batterien in Elektrofahrzeugen auftreten. Datenaktualisierungen auch in dieser höchsten

Geschwindigkeit beeinträchtigen dabei nicht die Messgenauigkeit.

Eine optische Verbindung ermöglicht die Synchronisation von zwei PW8001

Leistungsanalysatoren, um die maximale Anzahl der Messkanäle auf 16 zu erhöhen. Diese

synchronisierte Leistungs- und Effizienzmessung vereinfacht die Messkonfiguration und

eliminiert Zeitunterschiede bei der Datenerfassung, da die Abtastung aller Eingänge

zeitgleich erfolgt.

Wesentliche Merkmale des PW8001-02:

• Erstklassige Messgenauigkeit: Grundgenauigkeit ±0,03%, Gleichstromgenauigkeit ±0,05%,

  50 kHz Genauigkeit 0,2% (15MS/s Input Unit U7005)

• Abtastleistung 18 Bit, 15 MHz, Rauschwiderstand (CMRR) 110 dB, 100 kHz

  (Beim Benutzen der 15MS/s Input Unit U7005)

• 8-Kanal-Leistungsmessung

• Eingangsmodul U7001 (2,5 MHz, 16-bit, ±0.07%, 1500 V)

• Eingangsmodul U7005 (15 MHz, 18-bit, ±0.03%, 1000 V)

• Präzise Messung der Leistung bei hohen Frequenzen und niedrigem Leistungsfaktor:

  Automatische Phasenkorrekturfunktion des Stromsensors

• (Bei Benutzung eines Stromsensors mit automatischer Phasenkorrekturfunktion

• Integration von Messdaten in LAN-Netzwerke

• Sicherheit 1500 V DC KAT II / 1000 V DC KAT III (2.5MS/s Input Unit U7001)

• Inklusive D/A output

Lieferumfang: PW8001-02, Netzadapter, Bedienungshandbuch, GENNECT One Software
