Hioki IM9xxx Serie Zubehör für Impedanzmessgeräte
Das IM9000 ist ein optionales Firmware-Upgrade für das Modell Hioki IM3570, das Cole-Cole-Diagramme, einfache Schaltkreisanalysen und detaillierte Annahme- / Ablehnungsentscheidungen erleichtert und dem IM3570 einen Mehrwert für eine erweiterte Komponentenanalyse bietet.
Wesentliche Merkmale der IM9000:
- Drei-Element-Modell - Äquivalenz-Schaltbildmodell: Vier Modelle für Spule, Widerstand, Kondensator.
Messgrößen: L1 (Induktivität), C1 (Kapazität), R1 (Widerstand), Qm (Resonanzschärfe), fr (Resonanzfrequenz)/fa (Antiresonanzfrequenz). - Vier-Elemente-Modell - Äquivalenz-Schaltbildmodell: Ein Modell für das pizoelektrische Element.
Messgrößen: L1 (Induktivität), C1 (Kapazität), R1 (Widerstand), C0 (Parallelkapazität), Qm (Resonanzschärfe oder mechanischer Gütekoeffizient), fr (Resonanzfrequenz)/fa (Antiresonanzfrequenz), fs (Serienresonanzfrequenz)/fp (Parallelresonanzfrequenz), fm (maximale Admittanzfrequenz)/fn (minimale Admittanzfrequenz), f1 (maximale Suszeptanzfrequenz)/f2 (minimale Suszeptanzfrequenz). - Simulation: Ermöglicht die Anzeige und den Vergleich der idealen Frequenzkennlinie, die aus den Analyseergebnissen oder den vom Benutzer angegebenen Werten abgeleitet wurde.
- Komparator: Führt einen Komparator auf den Analyseergebnissen aus und gibt die Entscheidungsergebnisse auf dem Bildschirm aus, EXT I/O.

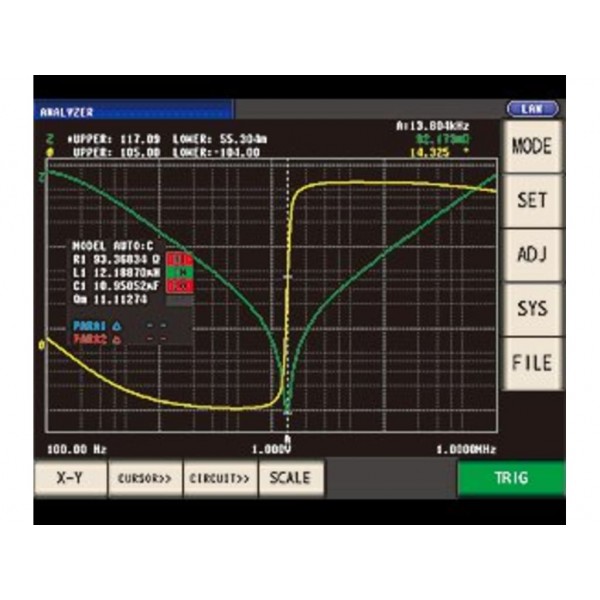

- X-Y-Anzeige: Cole-Cole-Diagramm, Anzeige des Admittanzkreises.
| Hersteller | HIOKI EUROPE GmbH |
|---|
