HIOKI IM3570

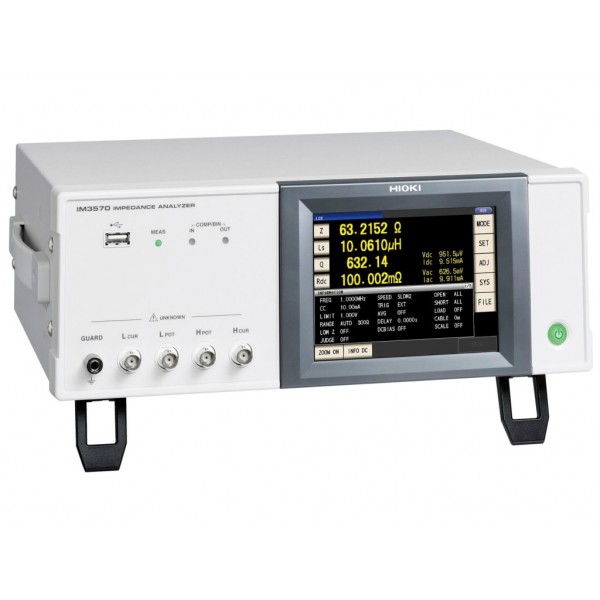

HIOKI IM3570 IMPEDANCE ANALYZER

Der IM3570 von HIOKI kombiniert die hohe Messgeschwindigkeit eines LCR-Messgeräts mit

den erweiterten Analysefunktionen eines Impedanz-Analysators und deckt einen

Frequenzbereich von 4 Hz bis 5 MHz ab. Damit eignet er sich gleichermaßen für die schnelle

Prüfung passiver Bauelemente in der Produktion wie für präzise Analysen in der

Entwicklung. Bei 100 kHz erreicht das Gerät Messzeiten von nur 0,5 ms, bei 1 kHz sind es

1,5 ms. Mit einer Grundgenauigkeit von ±0,08 % für den Betrag der Impedanz (Z) und ±0,05°

für die Phase (?) liefert der IM3570 zuverlässige und reproduzierbare Ergebnisse über einen

großen Messbereich von 1 mO bis 200 MO.

Vielseitig und einfach zu bedienen

Der IM3570 bietet mehrere Messmodi, darunter einen LCR-Modus zur gleichzeitigen

Messung des Gleichstromwiderstands sowie Sweep- und Dauermessfunktionen. Vergleichs-

und BIN-Bewertung erleichtern automatisierte Gut/Schlecht-Prüfungen, während Frequenz-

und Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen oder piezoelektrischen

Bauelementen genutzt werden können. Das 5,7´´ große Farb-Touchdisplay ermöglicht eine

intuitive Bedienung und einfache Anpassung der Messbedingungen. Über USB, LAN, RS-

232C, GP-IB und Handler I/O lässt sich das Gerät problemlos in bestehende Prüfsysteme

integrieren.

Optionale Ersatzschaltbildanalyse

Für erweiterte Mess- und Analyseaufgaben ist die optionale IM9000-Firmware erhältlich. Sie

erweitert den IM3570 um die Möglichkeit, Messdaten automatisch mit Ersatzschaltbildern zu

modellieren und so frequenzabhängige Eigenschaften noch präziser zu bewerten. Die

IM9000 enthält fünf vordefinierte Ersatzschaltmodelle und wählt auf Wunsch selbstständig

das am besten passende Modell aus. Neben klassischen RLC-Schaltungen unterstützt sie

auch ein Vier-Element-Modell, das speziell für die Analyse piezoelektrischer Bauteile

entwickelt wurde.

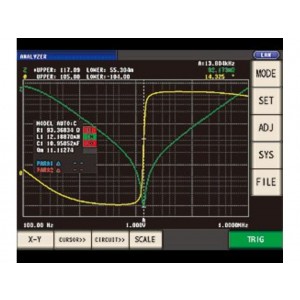

Darüber hinaus können Ortskurven (Nyquist-Diagramme) und Admittanzkreise dargestellt

werden, was eine schnelle visuelle Bewertung der Messergebnisse ermöglicht. Die IM9000

muss gemeinsam mit dem IM3570 bestellt werden und kann nicht nachträglich installiert

werden. Anwender, die eine Ersatzschaltbildanalyse benötigen, sollten daher die

Produktvariante wählen, die beide Komponenten umfasst. Bei diesem Modell handelt es sich

um das Standardmodell, das die IM9000-Firmware nicht enthält.

Prüfvorrichtungen für jede Anwendung

Eine große Auswahl an Testadaptern ermöglicht stabile und reproduzierbare

Messverbindungen für unterschiedlichste Prüflinge. Dazu zählen Kelvin-Klemmen für

Standardkomponenten, Vorrichtungen zum direkten Anschluss von bedrahteten Bauteilen

sowie Testspitzen für SMD-Bauteile. Diese Vielfalt an Zubehör macht den IM3570 zu einem

vielseitigen Messinstrument im Entwicklungslabor wie auch in automatisierten

Fertigungslinien.

Entwickelt und gefertigt in Japan, steht der IM3570 für die hohe Zuverlässigkeit und

Langzeitstabilität, für die HIOKI seit Jahrzehnten bekannt ist. Seine Kombination aus

Präzision, Bedienkomfort und robuster Bauweise macht ihn zu einer langfristig verlässlichen

Lösung für Forschung, Entwicklung und Produktion.

Wesentliche Merkmale des HIOKI IM3570:

• Grundgenauigkeit von ±0,08% (DC, 4Hz bis 5MHz)
• LCR-Messung, DCR-Messung, Sweep-Messung, kontinuierliche Messung und Hochgeschwindigkeitsprüfung mit einem Gerät
• Hochgeschwindigkeitstests, die im LCR-Modus maximale Geschwindigkeiten von 1,5 ms (1 kHz) und 0,5 ms (100 kHz) erreichen
• Perfekter Impedanzanalysator zur Prüfung der Resonanzeigenschaften von piezoelektrischen Elementen
• Durchführen von Frequenz-Sweeps, Pegel-Sweeps und Zeitintervall-Messungen im Analyzer-Modus
•

Applikationen

- Schnelle Prüfung von Kondensatoren, Induktivitäten, Widerständen und Wickelbauteilen in Entwicklung und Produktion

- Präzise Messung niederohmiger Bauteile, beispielsweise Polymer-Kondensatoren, mit hoher Wiederholgenauigkeit

- Frequenz- und Pegel-Sweeps zur Analyse von Filtern, Resonanzschaltungen und piezoelektrischen Bauteilen

- Wareneingangsprüfung und automatisierte Gut/Schlecht-Bewertung passiver Komponenten in der Fertigung

Lieferumfang: HIOKI IM357, Netzkabel, Bedienungshandbuch, Software-CD

https://www.hioki.com/euro-en/products/lcr-meters/3-ghz/id_5772

Zugehörige Produkte

- IM9000 Equivalent Circuit Analysis firmware

- IM3570-9000 Impedanz-Analysator

- 9140-10 4-Pol-Messkabel

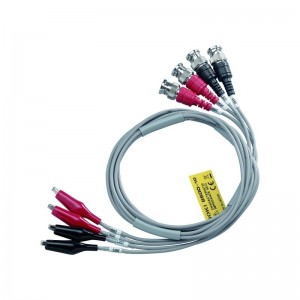

- 9500-10 4-Pol- Messkabel

- 9151-02 GP-IB-Verbindungskabel

- 9261-10 Messadapter

- 9262 Messadapter

- 9263 SMD Messadapter

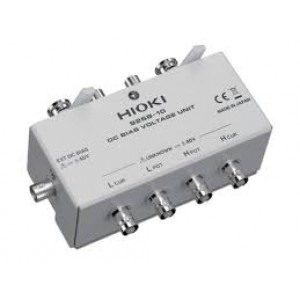

- 9268-10 DC-Bias Spannungs Adapter

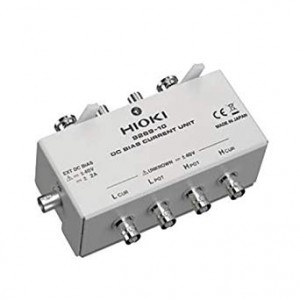

- 9269-10 DC-Bias Strom Adapter

- 9637 RS-232C Verbindungskabel

- 9677 SMD Messadapter

- 9699 SMD Messadapter

- IM9100 SMD Messadapter

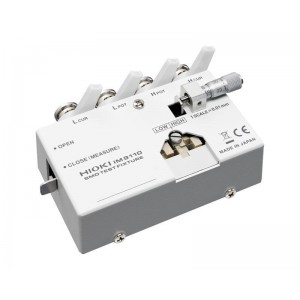

- IM9110 SMD Messadapter

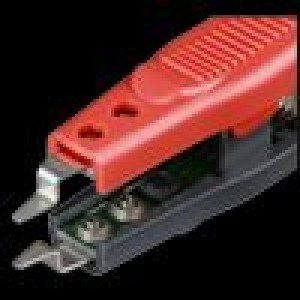

- IM9901 Kontaktspitzen

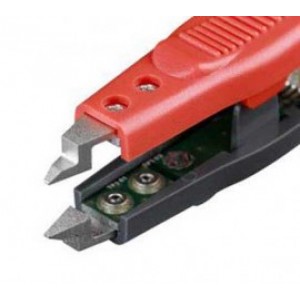

- IM9902 Kontaktspitzen

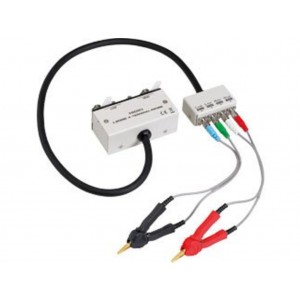

- L2000 4-Pol Messkabel

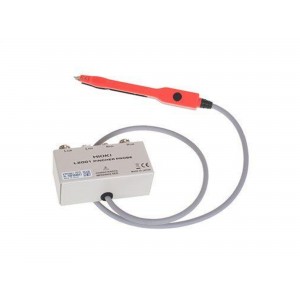

- L2001 Pinzettenmesskabel
