HIOKI SP7150

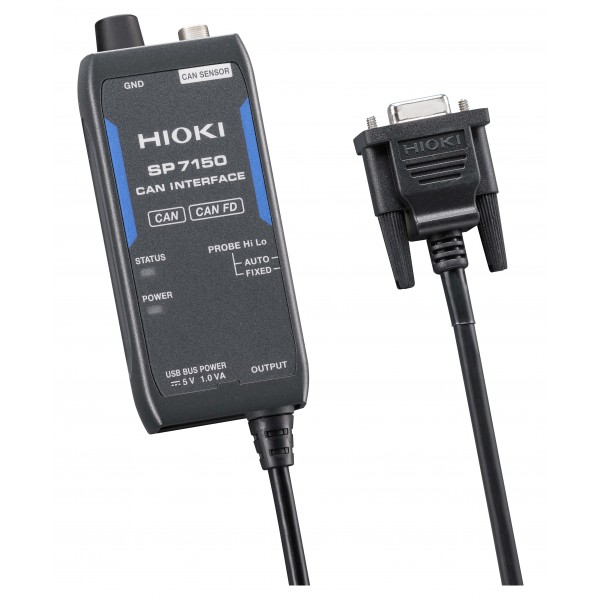

HIOKI SP7150 CAN Interface

Das HIOKI SP7150 CAN Interface wird zusammen mit dem SP7001 kontaktlosen CAN FD

Sensor sowie den SP9200 Schraubsonden oder SP9250 Klemmsonden verwendet, um

durch die Kabelisolierung erfasste CAN- oder CAN FD-Signale zu rekonstruieren und

auszugeben. Es ermöglicht die Analyse eines CAN-Busses und wird über USB Type-C aus

einer externen USB-Stromquelle versorgt, eine separate DC-Versorgung ist night erforderlich.

Das SP7150 empfängt das differentielle Signal eines SP7001 Sensors und rekonstruiert

daraus ein sauberes, protokollgetreues CAN-Signal, das direkt an Vector-Informatik-

Schnittstellen oder an HIOKI Messgeräte wie den PW4001 Leistungsanalysator ausgegeben

werden kann. Mit Kommunikationsgeschwindigkeiten von 125 kbit/s bis 3 Mbit/s

gewährleistet es eine zuverlässige Signalrekonstruktion auch bei schnellen CAN FD-

Anwendungen. Die automatische Polaritätserkennung stellt sicher, dass die Signalrichtung

unabhängig von der Anschlussorientierung korrekt erkannt wird, was die Einrichtung

zusätzlich vereinfacht.

Dank der kompakten Bauform und der Stromversorgung über USB eignet sich das SP7150

besonders für mobile Anwendungen oder den Einsatz auf dem Prüfstand, wo eine schnelle

Installation und flexible Spannungsversorgung erforderlich sind. Der 9-polige D-sub-Ausgang

(Buchse) ist Vector-kompatibel belegt und kann ohne Adapter direkt an CAN-Analysetools

oder den PW4001 angeschlossen werden.

Das SP7150 ist auch Bestandteil des SP7001-95 CAN Sensor Sets und kann zusammen mit

SP7001 Sensoren sowie SP9200 Schraub- oder SP9250 Klemmsonden für den Aufbau

individueller Messkonfigurationen verwendet werden. Zur Interpretation oder Dekodierung

der CAN-Daten ist eine DBC-Datei (Database Container) erforderlich, die die Kennungen

und Skalierungsparameter der auszuwertenden Signale enthält.

Lieferumfang: SP7150 CAN Interface, L9510 USB-Kabel, GND-Verbindungskabel (1,5 m), Krokodilklemme, Quick Start Manual, Sicherheitshinweise
