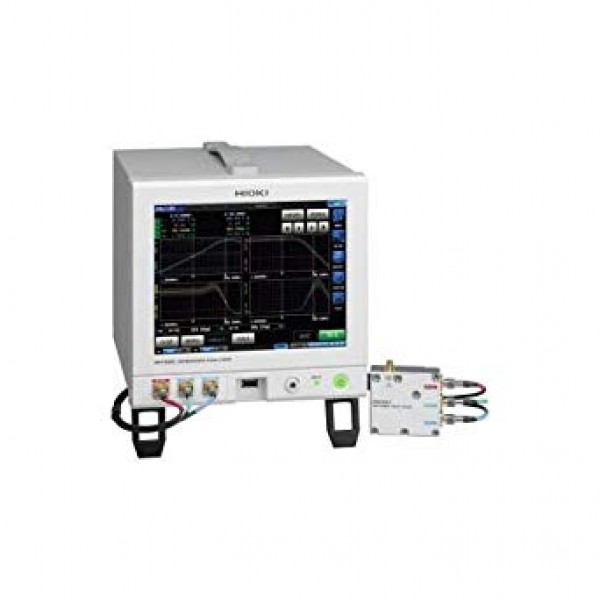

Die fünf Impedanzanalysatoren der Serie IM7580 von Hioki bieten Messfrequenzen von 100kHz bis 3GHz und eignen sich für eine Vielzahl von Anwendungen bei der Prüfung elektronischer Komponenten.
Der Prüfadapter IM9201, der 6 verschiedene SMD-Größen aufnehmen kann, ermöglicht eine einfache und zuverlässige Messung von Prüflingen.
Der Prüfadapter IM9202 , für bedrahtete/durchkontaktierte Bauelemente, einschließlich RFID- und NFC-Chips bietet einen einzigartigen Staging-Mechanismus, mit dem Sie Komponenten und Geräte in verschiedenen Formen und Größen validieren können.
Hochfrequenztests bis zu 600 MHz sind möglich.
Wesentliche Merkmale des IM7580A-1:
- 100 kHz bis 300 MHz Messfrequenz
- Schnellste Prüfgeschwindigkeit von 0,5 msec (analoge Messzeit)
- ±0,72%. Grundgenauigkeit
- Gehäuse in halber Rackgröße und handtellergroßer Prüfkopf
- Umfassende Kontaktprüfung (über DCR-Test, Hi-Z-Reject oder Wellenformbeurteilung)
- Durchführung von Frequenz-Sweeps, Pegel-Sweeps und Zeitintervallmessungen im Analyzer-Modus
- Hilft bei der korrekten Identifizierung der Eigenresonanzfrequenz (SRF) und des äquivalenten Serienwiderstands
Lieferumfang: Impedanzanalysator, Testkopf, Netzkabel, 1m Anschlusskabel, Handbuch, Software-CD
| Hersteller | HIOKI EUROPE GmbH |
|---|
| Datenblatt |
Hier klicken |
|---|
