HIOKI IM9000

 Hioki IM9000 Zubehör für Impedanzmessgeräte

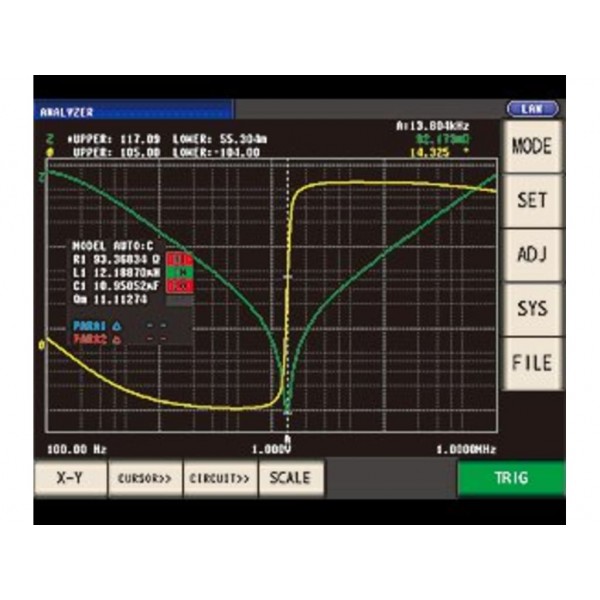

Die IM9000 erweitert den IM3570 um eine Ersatzschaltbildanalyse zur detaillierten

Bewertung komplexer Impedanzeigenschaften. Die Firmware umfasst fünf repräsentative

Schaltmodelle und kann auf Basis der Messdaten automatisch das am besten geeignete

Modell auswählen. Neben den grundlegenden RLC-Dreielementmodellen wird auch ein Vier-

Element-Modell unterstützt, das speziell für die Analyse piezoelektrischer Bauelemente

optimiert ist. Die IM9000 ermöglicht die direkte Darstellung von Ortskurven (Nyquist-

Diagrammen) und Admittanzdiagrammen und liefert damit wertvolle Einblicke in

frequenzabhängiges Verhalten und Materialeigenschaften.

Die IM9000 muss zusammen mit dem Gerät bestellt werden und kann nachträglich nicht

hinzugefügt werden. Kunden, die eine Ersatzschaltbildanalyse mit ihrem IM3570 benötigen,

sollten die kombinierte Produktversion IM3570-9000 wählen, die sowohl den IM3570 als

auch die IM9000 umfasst.

Wesentliche Merkmale der IM9000:

• Drei-Element-Modell - Äquivalenz-Schaltbildmodell: Vier Modelle für Spule, Widerstand, Kondensator.
  Messgrößen: L1 (Induktivität), C1 (Kapazität), R1 (Widerstand), Qm (Resonanzschärfe), fr (Resonanzfrequenz)/fa (Antiresonanzfrequenz).

• Vier-Elemente-Modell - Äquivalenz-Schaltbildmodell: Ein Modell für das pizoelektrische Element.
  Messgrößen: L1 (Induktivität), C1 (Kapazität), R1 (Widerstand), C0 (Parallelkapazität), Qm (Resonanzschärfe oder mechanischer Gütekoeffizient), fr (Resonanzfrequenz)/fa (Antiresonanzfrequenz), fs (Serienresonanzfrequenz)/fp (Parallelresonanzfrequenz), fm (maximale Admittanzfrequenz)/fn (minimale Admittanzfrequenz), f1 (maximale Suszeptanzfrequenz)/f2 (minimale Suszeptanzfrequenz).

• Simulation: Ermöglicht die Anzeige und den Vergleich der idealen Frequenzkennlinie, die aus den Analyseergebnissen oder den vom Benutzer angegebenen Werten abgeleitet wurde.

• Komparator: Führt einen Komparator auf den Analyseergebnissen aus und gibt die Entscheidungsergebnisse auf dem Bildschirm aus, EXT I/O.

• X-Y-Anzeige: Cole-Cole-Diagramm, Anzeige des Admittanzkreises.

•

Lieferumfang: IM9000 Firmware für Ersatzschaltbildanalyse
