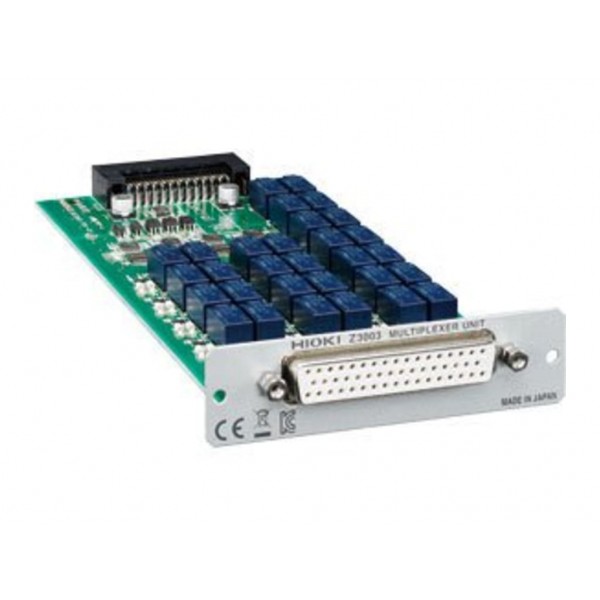

HIOKI Z3003 Multiplexer-Karte
Die Z3003 Multiplexer-Karte ist eine optionale Erweiterung für das Widerstandsmessgerät
RM3545A-2 und ermöglicht automatisierte Mehrpunkt-Widerstandsmessungen. Jede Karte
bietet 10 Kanäle für 4-Leiter-Messungen und 21 Kanäle für 2-Leiter-Messungen, angesteuert
über mechanische Relais und einen 50-poligen D-sub-Anschluss.
Beim Einbau von zwei Karten in den RM3545A-2 kann das System bis zu 20 Kanäle (4-
Leiter) bzw. 42 Kanäle (2-Leiter) nacheinander abfragen und erreicht damit eine deutlich
höhere Effizienz in Produktion und Entwicklung. Die 4-Leiter-Konfiguration ist die bevorzugte
Messmethode für niederohmige Prüflinge und gewährleistet hohe Genauigkeit und
Wiederholbarkeit bis in den Milliohm-Bereich. Der 2-Leiter-Modus eignet sich für
Anwendungen wie der Prüfung von Thermistoren oder bei anderen Bauteilen mit höheren
Widerstandswerten, wenn keine absolute Präzision, sondern eine vergleichende Bewertung
erforderlich ist.
Automatisierte Mehrpunktmessung
Die Z3003 ist besonders nützlich, wenn viele Prüflinge oder Messpunkte nacheinander
erfasst werden müssen. Da die Widerstandsmessung selbst sehr schnell abgeschlossen ist,
wird die Gesamtprüfzeit häufig durch mechanische Handhabung begrenzt. Durch den
Einsatz einer oder zweier Z3003-Karten können mehrere Prüflinge gleichzeitig
angeschlossen und automatisch vermessen werden. Dadurch verkürzt sich die
Gesamtprüfzeit erheblich, insbesondere in Umgebungen mit hohem Prüfaufkommen.

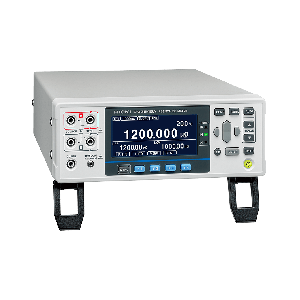

Die Z3003 ist mit den Widerstandsmessgeräten RM3545A-2 und RM3545-02 kompatibel und
kann mit einem Schraubendreher innerhalb weniger Minuten in das Gerät eingebaut werden.
Die wesentlichen Merkmale der Z3003-Karte:
- Kanäle (4-Leiter): 10 pro Karte, bis zu 20 bei zwei Karten
- Kanäle (2-Leiter): 21 pro Karte, bis zu 42 bei zwei Karten
- Ausgangsanschluss: D-sub 50-polig
- Ansteuerung über mechanische Relais
- Zubehör für: RM3545A-2
Applikationen:
- Automatisierte Mehrpunktmessung an Sammelschienen oder Schweißverbindungen
- Hochdurchsatz-Widerstandsmessung an Bauteilen wie Thermistoren oder Steckverbindern
- Vermessung von mehrphasigen Motorwicklungen und Transformatoren
- Relaisprüfung
Lieferumfang: Z3003 Multiplexer-Karte, Bedienungsanleitung, 50-poliger D-sub-Stecker
| Hersteller | HIOKI EUROPE GmbH |
|---|---|
| Lieferzeit | ab Lager E |
