HIOKI RM3545A-1

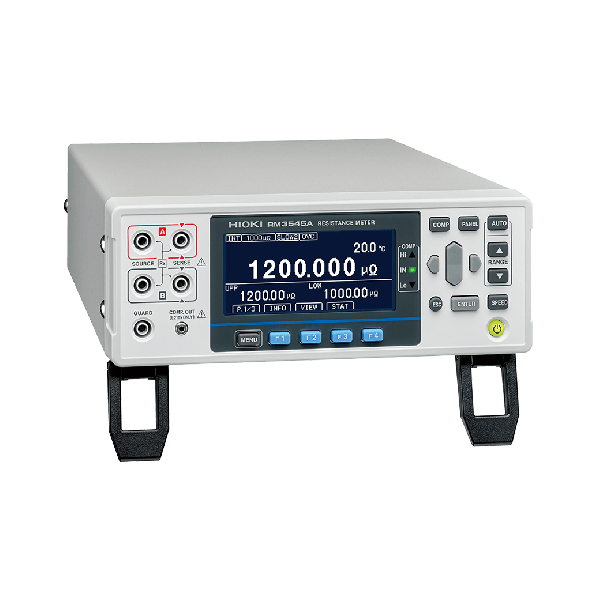

HIOKI RM3545A-1 Widerstandsmessgerät

Das RM3545A-1 Widerstandsmessgerät ermöglicht hochpräzise

Gleichstromwiderstandsmessungen an Bauteilen und Baugruppen, bei denen bereits sehr

kleine Widerstandsänderungen die Leistung oder Sicherheit beeinflussen können. Mit seinen

13 Messbereichen von 1 mO bis 1200 MO und einem maximalen Prüfstrom von 1 A liefert es

stabile, genaue Messergebnisse für eine Vielzahl von Komponenten. Mit einem 6 1/2-

stelligen Display, einer Auflösung von 1 nO und einer Grundgenauigkeit von ±0,045 % vom

Messwert ±0,010 % vom Endwert liefert das RM3545A-1 sofort präzise Messergebnisse,

ohne Aufwärmzeit oder Nullpunktabgleich. Messzeiten ab 2,3 ms ermöglichen schnelle

Prüfabläufe und kurze Taktzeiten, was besonders vorteilhaft ist, wenn das Gerät in

automatisierte Testsysteme oder Produktionslinien integriert wird.

Das Gerät ist sowohl für Produktions- und Prüfumgebungen als auch für den Einsatz im

Labor geeignet.

Es wird eingesetzt zur Prüfung von Busbar- (Sammelschienen-) und Schweißverbindungen

in Batteriemodulen, zur Messung des Wicklungswiderstands von Motoren und

Transformatoren, zur Prüfung der Kontaktqualität von Ladeverbindern für Elektrofahrzeuge,

zur Messung von Leiterbahnwiderständen auf Leiterplatten sowie zur Prüfung des

Gleichstromwiderstands von Hochstromkomponenten wie Sicherungen oder Shunt-

Widerständen. Die automatische Kontaktprüfung erkennt unzureichenden Messkontakt und

reduziert Fehler durch nicht saubere Kontaktierung.

Besondere Präzisionsfunktionen

Um die Genauigkeit der Messergebnisse auch bei Temperaturschwankungen zu

gewährleisten, verfügt das RM3545A-1 über eine Temperaturkompensationsfunktion (TC),

die gemessene Werte automatisch auf eine definierte Referenztemperatur bezieht. Diese

Funktion kompensiert den Einfluss von Materialeigenschaften wie dem

Temperaturkoeffizienten von Kupferleitern (ca. 0,4 % pro °C), der Widerstandswerte

temperaturabhängig verändert. Die Temperatur kann mit dem mitgelieferten Sensor Z2001

oder einem externen Thermometer mit passendem Analogausgang erfasst werden. Diese

Korrektur stellt einheitliche Bewertungsbedingungen zwischen Produktion und Endprüfung

sicher und ermöglicht eine präzise Qualitätskontrolle, beispielsweise bei der Messung von

Wicklungswiderständen.

An den Übergängen zwischen unterschiedlichen Metallen, beispielsweise an Messleitungen,

Prüfspitzen und dem Prüfling (DUT), entstehen thermische Spannungen, die das

Messergebnis beeinflussen können. Da Temperaturunterschiede nicht vollständig vermeidbar

sind, sorgt die Offsetspannungs-Kompensationsfunktion (OVC) für eine stabile Messung,

indem der Prüfstrom in beide Richtungen angelegt und das Mittel der Ergebnisse gebildet

wird.

Systemintegration und Schnittstellen

Das RM3545A-1 verfügt über zahlreiche Schnittstellen für die Integration in automatisierte

Prüfsysteme und Produktionsumgebungen. Zur Ausstattung gehören LAN, USB und RS-

232C für die direkte Kommunikation mit PCs und Steuerungen. Die EXT I/O-Schnittstelle

ermöglicht externe Trigger- und Pass/Fail-Steuerung. Ein D/A-Ausgang (0 V bis 1,5 V DC)

steht für analoge Ausgangssignale zur Überwachung oder Regelung zur Verfügung. Eine

Zusatzfunktion zeigt Kommunikationsbefehle und Rückmeldungen am unteren Rand des

Gerätedisplays an, vereinfacht das Debugging bei der Systemintegration und verkürzt die

Rüstzeit.

In Kombination mit dem Multiplexersystem SW1002 kann das RM3545A-1 auf bis zu 132

Kanäle erweitert werden und ermöglicht automatisierte Serienmessungen an mehreren

Prüflingen oder Messpunkten nach einmaligem Einrichten. Alternativ bietet das RM3545A-2

eine integrierte Multiplexer-Funktionalität. Das Gerät kann mit bis zu zwei

Multiplexereinheiten Z3003 ausgestattet werden, um bis zu 20 Prüflinge im 4-Leiter-Modus

mit einem einzigen Gerät zu messen.

Wesentliche Merkmale des RM3545A-1:

- Messbereiche: 1 mO bis 1200 MO (13 Bereiche)

- Grundgenauigkeit: 0,045 % vom Messwert ± 0,010 % vom Endwert (1 mO-Bereich)

- Auflösung: 1 nO (1 mO-Bereich)

- Messzeit: 2,3 ms (10-O-Bereich, schnellster Messmodus)

- Kompatibel mit HIOKI Multiplexersystemen SW1001 / SW1002

Applikationen

- Prüfung von Busbar- (Sammelschienen-) und Schweißverbindungen in

  Batteriemodulen

- Messung des Wicklungswiderstands von Motoren und Transformatoren

- Prüfung der Kontaktqualität von Ladeverbindern für Elektrofahrzeuge

- Messung von Leiterbahnwiderständen auf Leiterplatten

- Prüfung des Gleichstromwiderstands von Hochstromkomponenten

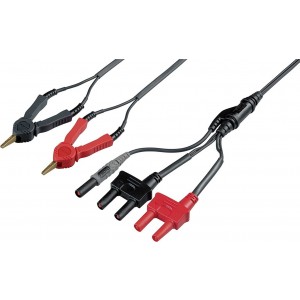

Lieferumfang: RM3545A-1, Netzkabel, Messleitung L2101, Temperatursensor Z2001, EXT. I/O Adapter, USB Kabel, Ersatzsicherung, Bedienungshandbuch
