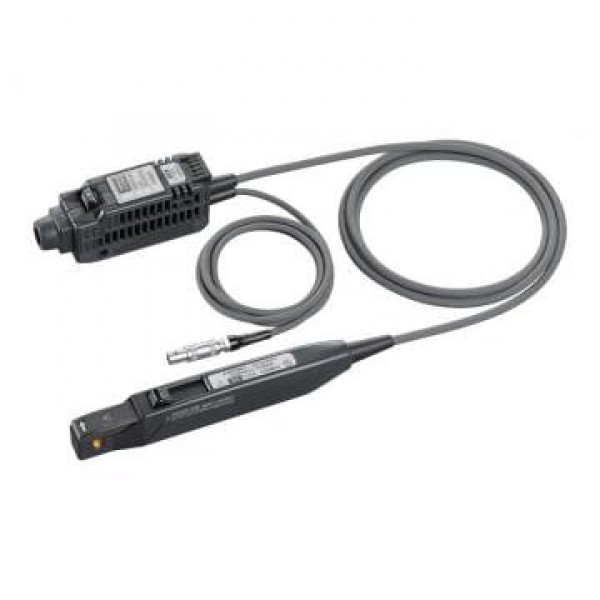

HIOKI CT6711

HIOKI CT6711 – Stromzange

Die HIOKI CT6711 ist eine leistungsstarke und hochempfindliche 3-Bereichs-Stromzange,

die für den Einsatz mit Oszilloskopen höherer Geräteklassen sowie Datenrekordern wie dem

HIOKI MR6000 und anderen Datenerfassungssystemen entwickelt wurde. Die CT6711

zeichnet sich durch eine hohe Bandbreite von DC bis 120 MHz aus und kann Ströme von

200 µA bis 30 A erfassen.

Mit drei wählbaren Strombereichen – 30 A, 5 A und 500 mA – ermöglicht die CT6711, ein

breites Spektrum von kleinsten Strömen bis hin zu großen transienten Stromspitzen präzise

zu überwachen und zu analysieren. Die benutzerfreundliche Bereichsauswahl ermöglicht

schnelle Anpassungen an spezifische Messanforderungen, sei es bei der Erfassung von

Einschaltströmen oder der Beobachtung kleinster Ströme in Geräten mit geringem

Energieverbrauch.

Die CT6711 Stromzange zeichnet sich durch einen hohen Signal-Rausch-Abstand aus, das

klare und präzise Wellenformbeobachtungen ermöglicht, ohne auf Filter- oder

Glättungsfunktionen angewiesen zu sein. Die 10 V/A Ausgangsrate im 500 mA Bereich

verbessert die Spannungsempfindlichkeit der angeschlossenen Oszilloskope erheblich,

sodass schwache Signale bis zu 100 µA pro Division präzise erfasst und selbst kleinste oder

rauschbehaftete Ströme mit hoher Genauigkeit überwacht werden können.

Der Geräteschutz steht ebenfalls im Mittelpunkt des Designs der CT6711. Ein

mikrochipgesteuertes System überwacht die Temperatur des Messkreises, das im Falle

einer Überhitzung die Stromversorgung des Kreises abschaltet, um Schäden am Gerät zu

verhindern. Zusätzlich stellt ein Mechanismus sicher, dass Stromspitzen den Sensor nicht

beschädigen, und eine LED-Anzeige warnt den Benutzer, wenn der Eingangsstrom zu hoch

ist.

Die CT6711 gibt das Messsignal über einen Standard-BNC-Anschluss mit hoher

Ausgangsimpedanz aus, was den direkten Anschluss an eine Vielzahl von Oszilloskopen

ermöglicht. Insbesondere bei der präzisen Signalanalyse werden die besten Ergebnisse mit

einem Oszilloskop mit hochauflösendem ADC-System oder einem Datenerfassungssystem

wie dem HIOKI MR6000 erzielt.

Insgesamt ist die HIOKI CT6711 Stromzange eine umfassende Lösung für eine Vielzahl von

Strommessanwendungen und bietet wichtige Funktionen, die Präzision, Sicherheit und

Effizienz in einem kompakten und robusten Design gewährleisten. Ob Sie mit sehr schnellen

oder sehr kleinen Strömen arbeiten, die CT6711 ist das Werkzeug, das genaue und

zuverlässige Messungen garantiert.

Wesentliche Merkmale der CT6711:

• Bandbreite: DC bis 120 MHz

• Messbare Ströme:  200 µAbis 30 A

• 3 Strombereiche (500 mA, 5 A, 30 A)

• Standard-BNC-Ausgang für alle Arten von Oszilloskopen



Applikationen

- Stromversorgungen (Schalt- und Linearregler)

- Halbleiterbauelemente (SCRs, IGBTs, MOSFETs, CMOS, BJTs)

- Wechselrichter/Konverter

- Industrie- / Unterhaltungselektronik

- Mobile Kommunikation (Telefon, Satelliten-Relaisstationen)

- Motorantriebe

- Mobilitätssysteme (Elektrofahrzeuge, elektrische Züge, Luftfahrt)

Lieferumfang: CT6711 im Gerätekoffer, Bedienungsanleitung
