HIOKI LR8536

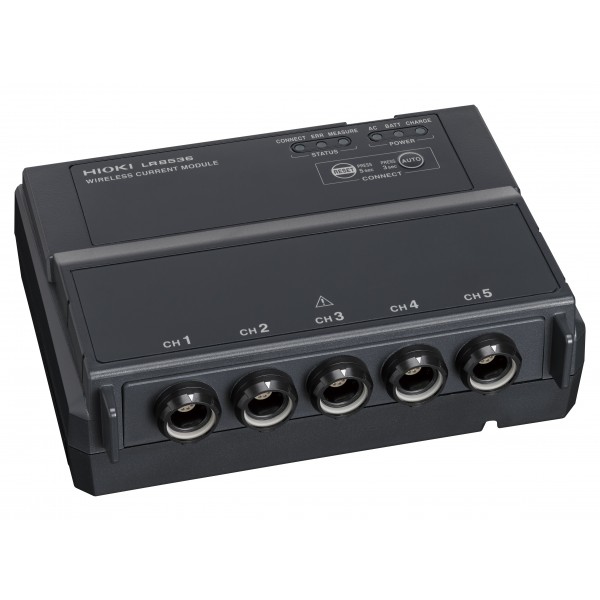

HIOKI LR8536 Wireless-Strommodul

Das drahtlose Loggermodul für Stromsensoren LR8536 ist die Schnittstelle zwischen bis zu

5 Stromzangen und dem WLAN-fähigen Datenlogger LR8450-01. Jeder Eingang verfügt

über eine eigene Signalaufbereitung, was individuelle Skalierung und simultane

Datenaktualisierung mit 1 ms ermöglicht. Das Modul wurde speziell entwickelt, um die

Funktionalität zur Stromaufzeichnung des vielseitigen LR8450-01 Datenloggers zu

erweitern. Bis zu sieben LR8536 Loggermodule können drahtlos mit einem einzigen

LR8450-01 Datenlogger verbunden werden.

Das Modul ist kompatibel mit den ultra-kompakten und hochpräzisen Stromzangen CT7812

und CT7822 sowie mit einer Vielzahl anderer HIOKI Stromsensoren von 2 A bis 6 kA. Diese

können je nach Anwendung und Testanforderungen in beliebiger Kombination eingesetzt

werden und erweitern die Einsatzmöglichkeiten des Datenloggers erheblich. Alle

temperaturkompensierten HIOKI Stromsensoren mit PL14-Anschluss können in Kombination

mit dem neuen LR8536 Loggermodul verwendet werden.

Wesentliche Merkmale des HIOKI LR8536:

• 5 Eingänge mit individueller Signalaufbereitung

• 1 ms simultanes Aktualisierungsintervall

• Batteriebetriebene drahtlose Nutzung in engen Räumen

• Betriebstemperatur -20 °C bis 55 °C

• Bis zu 7 Module können drahtlos mit einem LR8450-01 Datenlogger verbunden werden

• Kombinierbar mit einer Vielzahl von Stromsensoren von 2 A bis 6000 A



USPs

- Individuelle Skalierung für jeden Stromsensor

- Stromaufzeichnung von 100 µA bis 2 kA DC in einem Gerät

- Bis zu 35 Kanäle zur Stromaufzeichnung mit 1 ms Aktualisierungsintervall

- Stromaufzeichnung von Hochspannungs-EV-Batterien und Niedrigstromkreisen wie

  z.B. Beleuchtung mit einem einzigen Gerät möglich

- Kompakte Größe und drahtlose Funktionalität, ideal für den Einsatz in engen

 Räumen

Applikationen

- Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von

 Elektrofahrzeugen (EV)

- Verbrauchsüberwachung von EV-Hochspannungsbatterien und

  Niederspannungskreisen wie Servolenkung, Sitzheizung, Innenbeleuchtung etc.

- Optimierung des gesamten Energieverbrauchs von EVs zur Verlängerung der

 Reichweite

- Optimierung des Energieverbrauchs von elektrischen Bau- oder Landmaschinen zur

 Verlängerung der Betriebszeit zwischen Ladevorgängen

Lieferumfang: LR8536 Strommodul, Wireless LAN-Adapter Z3230 × 1, Bedienungsanleitung × 1,

Netzadapter Z1008 × 1, Montageplatte × 1, M3×4-Schraube × 2 (zur Verwendung mit Montageplatte),

Abdeckkappen × 5

Zugehörige Produkte:

- LR8450 Datenlogger

- LR8450-01 WLAN-fähiger Datenlogger

- U8556 Loggermodul für Stromsensoren

- Z1007 Akku

- CT7812 AC/DC Stromzange

- CT7822 AC/DC Stromzange

- CT7731 AC/DC Auto-Zero Stromzange

- CT7736 AC/DC Auto-Zero Stromzange

- CT7742 AC/DC Auto-Zero Stromzange

- CT7044 AC Flexibler Stromsensor

- CT7045 AC Flexibler Stromsensor

- CT7046 AC Flexibler Stromsensor

- CT7126 AC Stromzange

- CT7131 AC Stromzange

- CT7136 AC Stromzange

- CT7116 AC Leckstromzange
