HIOKI CT7822

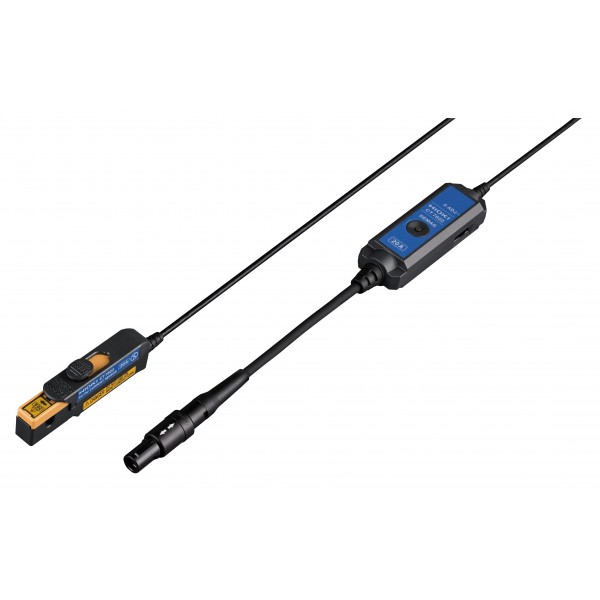

HIOKI CT7822 – Stromzange

Die ultrakompakte Stromzange CT7822 mit ihrem Schiebe-Verschlussmechanismus ist eine

der kleinsten hochpräzisen Zangen auf dem Markt. Die berührungslose Messung von

Strömen bis 20 A AC/DC ist selbst auf engstem Raum mit einer Genauigkeit von ±0,3 % und

einer beeindruckenden Auflösung von 1 mA möglich (Messbereich 2 A). Sie bietet

Entwicklungsingenieuren von EVs, Elektro-LKWs, Bussen, Bau- und

Landwirtschaftsfahrzeugen die Möglichkeit, den Energieverbrauch selbst unter extremsten

Temperaturbedingungen genau zu überwachen.

Exklusiv für die Verwendung mit der Datenlogger-Serie LR8450 konzipiert, können bis zu 55

Stromsignale gleichzeitig auf einem Gerät mit einer Bandbreite von bis zu 5 kHz

aufgezeichnet werden. Die Anwendungen reichen von der Bereitstellung eines detaillierten

Einblicks in den Energieverbrauch eines zu prüfenden Fahrzeugs bis hin zu anderen

komplexen elektrischen Systemen. Die CT7822 mit ihrem PL14-Anschluss kann mit dem

Datenlogger LR8450 entweder in Kombination mit dem Strommodul U8556 oder alternativ

mit dem drahtlosen Strommodul LR8536 verwendet werden (erfordert LR8450-01).

Wesentliche Merkmale der CT7822:

• Bandbreite: DC bis 10 kHz

• 20 A AC/DC Nennstrom,  max. 30A rms

• Genauigkeit: DC± 0.3% rdg. ±0.1% f.s.

• Betriebstemperaturbereich: -40°C bis 85°C

• Kerndurchmesser: 5 mm

• Gewicht: 140 gr.

• Kabellänge: 4 m (zwischen Sensor und Relaisbox),
                     0,2 m (zwischen Relaisbox und Ausgangsstecker)

• Stromzangenstecker: Typ PL14, für Serie LR8450



USPs:

- Einfache Installation, auch bei engen Platzverhältnissen

- Genaue Messung von kleinsten Strömen

- Ermöglicht stabile Messungen von Alaska bis zur Sahara

Applikationen

- Entwicklungs- und Analysewerkzeug zur Verbesserung der Energieeffizienz von

  Elektrofahrzeugen (EV)

- Verbrauchsüberwachung von EV-Schaltkreisen mit geringem Stromverbrauch wie

  Motorsteuergeräte (ECUs), Innenbeleuchtung usw.

- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung

  in EVs, um die Reichweite zu erhöhen

- Optimierung des Gesamtenergieverbrauchs von Stromkreisen mit geringer Leistung

  in elektrischen Baufahrzeugen oder landwirtschaftlichen Fahrzeugen, um die Zeit

  zwischen den Ladevorgängen zu verlängern

Lieferumfang: CT7822 im Hartschalenkoffer Bedienungsanleitung,

Zugehörige Produkte:

- LR8450 Datenlogger

- LR8450-01 WLAN-fähiger Datenlogger

- U8556 Strommodul

- LR8536 Drahtloses Strommodul

- CT7812 AC/DC-Stromzange

- L0220 Verlängerungskabel
