HIOKI RM3545A-2

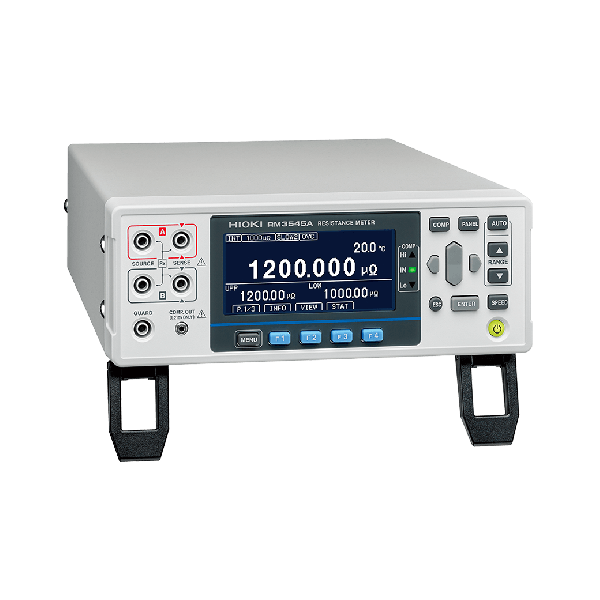

HIOKI RM3545A-2 Widerstandsmessgerät

Das RM3545A-2 Widerstandsmessgerät ermöglicht hochpräzise

Gleichstromwiderstandsmessungen an Bauteilen und Baugruppen, bei denen bereits sehr

kleine Widerstandsänderungen die Leistung oder Sicherheit beeinflussen können. Mit seinen

13 Messbereichen von 1 mO bis 1200 MO und einem maximalen Prüfstrom von 1 A liefert es

stabile, genaue Messergebnisse für eine Vielzahl von Komponenten. Mit einem 6 1/2-

stelligen Display, einer Auflösung von 1 nO und einer Grundgenauigkeit von ±0,045 % vom

Messwert ±0,010 % vom Endwert liefert das RM3545A-2 sofort präzise Messergebnisse,

ohne Aufwärmzeit oder Nullpunktabgleich.

Messzeiten ab 2,3 ms (10-O-Bereich, schnellster Modus) ermöglichen schnelle Prüfabläufe

und kurze Taktzeiten. Dies ist besonders vorteilhaft, wenn das Gerät in automatisierte

Prüfsysteme oder Produktionslinien integriert wird. Das RM3545A-2 verfügt über sämtliche

Funktionen des RM3545A-1 und ergänzt diese um eine Multiplexer-Funktion für effiziente

Mehrpunktmessungen.

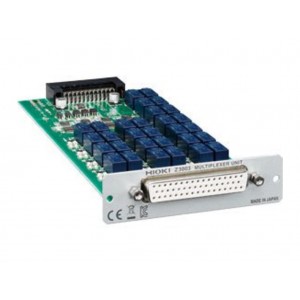

Integrierte Multiplexer-Funktion

Das RM3545A-2 kann mit bis zu zwei optionalen Z3003 Multiplexer-Karten ausgestattet

werden, wobei jede Karte 10 Messkanäle im 4-Leiter-Modus bereitstellt. Mit zwei installierten

Karten lassen sich bis zu 20 Kanäle automatisch in Sequenz messen, sodass mehrere

Prüflinge ohne manuelles Umstecken automatisch nacheinander geprüft werden können.

Diese interne Multiplexer-Architektur reduziert Systemgröße, Verdrahtungsaufwand und

Kosten im Vergleich zu externen Schaltsystemen.

Für Automatisierung und Datenerfassung stehen LAN-, USB- und RS-232C-Schnittstellen

zur Kommunikation mit PCs und Steuerungen sowie ein EXT I/O-Anschluss für externes

Triggering und Pass/Fail-Steuerung zur Verfügung. Ein analoger D/A-Ausgang (0 V bis 1,5 V

DC) ermöglicht Überwachung oder Regelung. Eine nützliche Zusatzfunktion zeigt

Kommunikationsbefehle und Rückmeldungen am unteren Rand des Gerätedisplays an und

erleichtert so das Debugging während der Systemeinrichtung sowie die Integration in

automatisierte Prüfabläufe.

Präzisionsfunktionen

Um die Genauigkeit der Messergebnisse auch bei Temperaturschwankungen zu

gewährleisten, verfügt das RM3545A-2 über eine Temperaturkompensationsfunktion (TC),

die gemessene Widerstandswerte automatisch auf eine definierte Referenztemperatur

bezieht. Dadurch wird der Einfluss materialspezifischer Temperaturkoeffizienten,

beispielsweise von Kupfer mit etwa 0,4 % pro °C, kompensiert. Die Temperatur kann über

den mitgelieferten Sensor Z2001 oder ein passendes externes analoges Thermometer

erfasst werden.

Die Offsetspannungs-Kompensation (OVC) unterdrückt thermoelektrische Spannungen und

interne Offsetspannungen, indem der Prüfstrom in beide Richtungen angelegt und die

Ergebnisse gemittelt werden. Die Temperaturanstiegsfunktion berechnet die tatsächliche

Erwärmung des Prüflings aus der Widerstandsänderung und der Umgebungstemperatur,

während die automatische Kontaktprüfung unzureichenden Messkontakt erkennt und Fehler

durch schlechte Kontaktierung reduziert.

Zukunftssichere Investition

Das RM3545A-2 bietet Investitionssicherheit durch flexible Erweiterbarkeit. Eine oder zwei

Z3003 Multiplexer-Karten können jederzeit nachgerüstet werden, sodass das Gerät von

einer Einkanal-Konfiguration zu einem automatisierten Mehrkanal-Messsystem erweitert

werden kann. Der Einbau erfordert lediglich einen Kreuzschlitzschraubendreher und wenige

Minuten Zeit. Diese Flexibilität ermöglicht es Anwendern, zunächst mit manuellen

Messungen oder Prototyp-Setups zu beginnen und das System später zu einer vollständig

automatisierten Testumgebung auszubauen, ohne das Messgerät austauschen zu müssen.

Für Anwendungen mit mehr als 20 Kanälen kann das RM3545A-2 alternativ mit dem HIOKI

Multiplexersystem SW1002 kombiniert werden, das bis zu 132 Kanäle im 4-Leiter-Modus

unterstützt.

Wesentliche Merkmale des RM3545A-2:

- Messbereiche: 1 mO bis 1200 MO (13 Bereiche)

- Grundgenauigkeit: 0,045 % vom Messwert ± 0,010 % vom Endwert (1 mO-Bereich)

- Auflösung: 1 nO (1 mO-Bereich)

- Messzeit: 2,3 ms (10-O-Bereich, schnellster Messmodus)

- Multiplexer-Option mit Z3003 für bis zu 20 Messkanäle (4-Leiter-Modus)

Applikationen

- Prüfung von Busbar- (Sammelschienen-) und Schweißverbindungen in

  Batteriemodulen

- Messung des Wicklungswiderstands von Motoren und Transformatoren

- Prüfung der Kontaktqualität von Ladeverbindern für Elektrofahrzeuge

- Messung von Leiterbahnwiderständen auf Leiterplatten

- Automatisierte Mehrpunkt-Messungen mit der Multiplexer-Option Z3003

Lieferumfang: RM3545A-2, Netzkabel, Messleitung L2101, Temperatursensor Z2001, EXT. I/O Adapter, USB Kabel, Ersatzsicherung, Bedienungshandbuch
