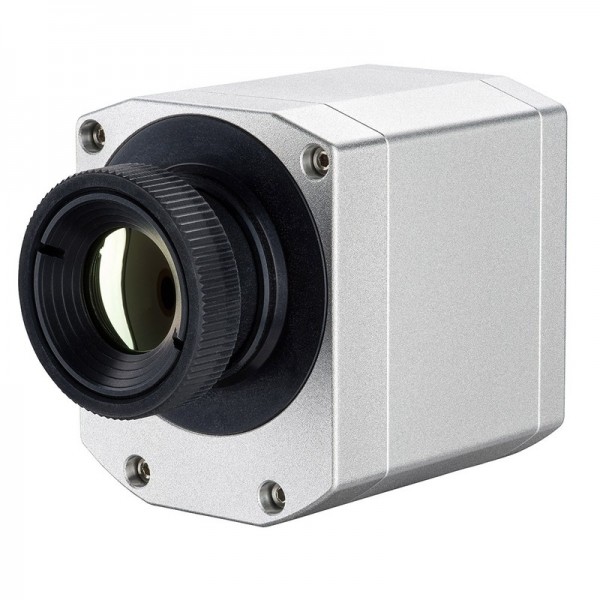

OPTRIS Pi400i Wärmebildkamera
Die Infrarotkameras der Optris Pi400i-Serie sind die kleinsten Thermografiekamera ihrer Klasse. Ausgestattet mit einer Messgeschwindigkeit von 80 Hz und einer optischen Auflösung von 382 x 288 Pixeln liefern sie thermografische Echtzeitbilder in hoher Geschwindigkeit.
Die kompakten und leistungsstarken Infrarotkameras bieten einen Temperaturbereich von -20°C bis 900°C, optional aufrüstbar auf bis zu 1500°C. Sie können mit austauschbaren Optiken, industriellen Wärmebildgeräten und einem umfangreichen lizenzfreien Thermografie-Softwarepaket geliefert werden.
Wesentliche Merkmale der Pi400i:
-Temperaturbereiche:-20 °C...100 °C / 0 °C...250 °C / 150 °C...900 °C
zusätzlicher Bereich: 200 °C...1500 °C (Option)
- Bildfrequenz: 80 Hz / umschaltbar auf 27 Hz
- Detektor: FPA, ungekühlt (17 µm x 17 µm)
- Optische Auflösung: 382 x 288 Pixel
- Spektralbereich: 8 - 14 µm
- Systemgenauigkeit (bei einer Umgebungstemperatur von 23 ± 5°C): ±2°C oder ±2% (je nachdem, welcher Wert größer ist)
- PC-Schnittstelle: USB 2.0 / optionale USB zu GigE (PoE) Schnittstelle
- Prozess-Schnittstelle (PIF):
- Standard PIF: 0-10 V Eingang, digitaler Eingang (max. 24V), 0-10 V Ausgang
- Industrie-PIF (Optional): 2x 0-10 V Eingänge, Digitaleingang (max. 24 V), 3x 0-10V Ausgänge, 3x Relais (0-30 V/ 400 mA), Störmelderelais
- Umgebungstemperatur (TAmb): 0°C...50°C
- Gehäuse (Größe / Leistung): 46 x 56 x 68 - 77 mm (je nach Objektiv + Fokusposition) / IP 67 (NEMA 4)
- Gewicht: 237 - 251 g (je nach Objektiv)
Die Optik muß ausgewählt werden:
18° x 14° FOV / f = 20 mm oder
29° x 22° FOV / f = 12.7 mm oder
53° x 38° FOV / f = 7.7 mm oder
80° x 54° FOV / f = 5.7 mm
Wärmeempfindlichkeit (NETD) muß ausgewählt werden:
75 mK mit 29° x 22° FOV / F = 0,9 / 0,1 K mit 18° x 14° FOV / F = 1,1
Lieferumfang: Pi400i inkl. 1 Objektiv (nach Wahl), USB-Kabel (1 m), Tischstativ, Standard PIF-Kabel (1 m), Softwarepaket optris PIX Connect, Transportkoffer
Artikelnummer: optische Auflösung / Bildrate / thermische Auflösung.
Bei Fragen stehen wir Ihnen gerne zur Verfügung.
