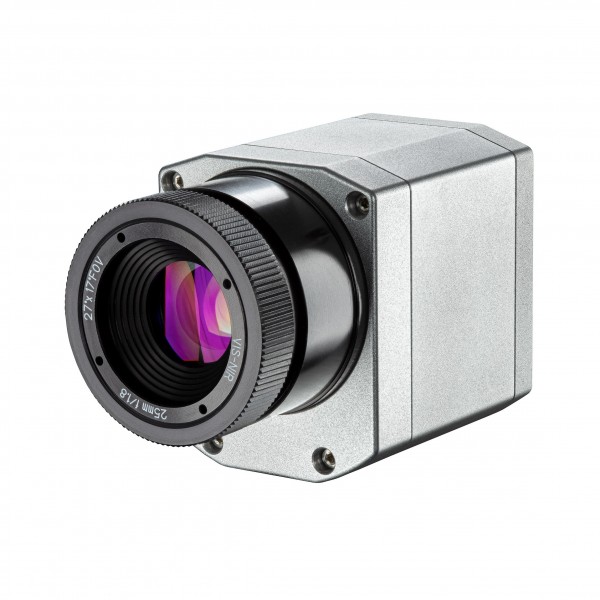

OPTRIS Pi 1M  Kurzwellen-Wärmebildkamera

Die neu entwickelte Wärmebildkamera optris PI 1M eignet sich besonders für Temperaturmessungen an Metallen, da diese bei der kurzen Messwellenlänge von 1µm einen deutlich höheren Emissionsgrad aufweisen als bei Messungen im bisher üblichen Wellenlängenbereich von 8-14 µm.

Parallel zur Visualisierung eines thermischen Prozesses ermöglicht die leistungsstarke Sensorelektronik eine kurze Reaktionszeit von 1ms für die Anzeige der Temperaturinformation des mittleren Pixels.

Wesentliche Merkmale der Pi 1M:
- Detektor: CMOS (15 µm x 15 µm)
- Optische Auflösung (umschaltbar)/ Bildfrequenz: 764 x 480 Pixel @ 32 Hz 382 x 288 Pixel @ 80 Hz (umschaltbar auf 27 Hz) 72 x 56 Pixel @ 1 kHz 764 x 8 Pixel @ 1 kHz (schneller Zeilenscanmodus)
- Spektralbereich: 0,85 - 1,1 µm
- Temperaturbereiche für Optiken f=16 mm, f=25 mm: 450 ... 1800 °C (27 Hz-Betrieb) 500 ... 1800 °C (80 Hz- und 32 Hz-Betrieb) 600 ... 1800 °C (1 kHz-Betrieb)
- Temperaturbereiche für Optiken f=50 mm, f=75 mm: 525 ... 1800 °C (27 Hz-Betrieb) 575 ... 1800 °C (80 Hz- und 32 Hz-Betrieb) 675 ... 1800 °C (1 kHz-Betrieb)
- Thermische Empfindlichkeit (NETD) bei 27 Hz, 32 Hz und 80 Hz: < 2 K (< 900 °C) < 4 K (< 1400 °C)
- Systemgenauigkeit (bei Umgebungstemperatur 23 ± 5°C) (Bei einer Umgebungstemperatur von 25 °C) Für Objekttemperatur < °C: ±1 % vom Messwert bei 27/32/80 Hz ±1,5 % vom Messwert bei 1 kHz     Für Objekttemperatur < °C: ±2 % vom Messwert für 27/32/80 Hz ±2,5 % vom Messwert für 1 kHz
- PC-Schnittstelle: USB 2.0
- Hochgeschwindigkeits-Analogausgang (@ 1 kHz-Modus): 0 - 10 V Echtzeitausgabe des mittleren Pixels (1 ms Reaktionszeit)
- Standard Prozess-Schnittstelle (PIF): 0 - 10 V Eingang, digitaler Eingang (max. 24 V), 0 - 10 V Ausgang
- Industrie-PIF: 2x 0 - 10 V Eingang, Digitaleingang (max. 24 V), 3x 0/4-20 mA Ausgang, 3x Relais (0 - 30 V/ 400 mA), Störmelderelais
- Kabellänge (USB): 1 m (Standard), 5 m, 10 m 5 m und 10 m auch als HT-Kabel (180 °C) erhältlich
- Umgebungstemperatur (TAmb): 5 ... 50 °C
- Gehäuse (Größe/Bewertung): 46 mm x 56 mm x 90 mm / IP 67 (NEMA
- Gewicht: 245 - 311 g (je nach Objektiv)

Die Optik muß ausgewählt werden:
9° x 6° (764x480)/ 4° x 3° (382x288)/ f=75 mm
13° x 8° (764x480)/ 7° x 5° (382x288)/ f=50 mm
27° x 17° (764x480)/ 14° x 11° (382x288)/ f=25 mm
41° x 25° (764x480)/ 20° x 15° (382x288)/ f=16 mm

Temperaturbereiche:
- 450-1800 °C (27 Hz)/ 500-1800 °C (80 Hz/ 32 Hz)/ 600-1800 °C (1 kHz)
   bei O13- und O9-Objektiv:
- 525-1800 °C (27 Hz)/ 575-1800 °C (80 Hz/ 32 Hz)/ 675-1800 °C (1 kHz)

Lieferumfang: OPTRIS Pi1M, einschl. 1 Objektiv (nach Wahl), Objektivtubus mit Schutzfenster USB-Kabel (1 m), Tischstativ, PIF-Kabel inkl. Klemmleiste (1 m), Softwarepaket optris PIX Connect, Tragetasche Alu

Artikelnummer: optische Auflösung / Bildrate / thermische Auflösung
