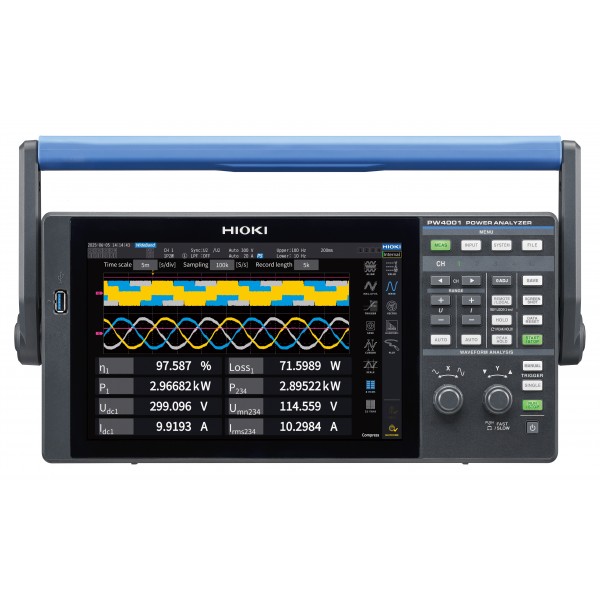

HIOKI PW4001-05

HIOKI PW4001 Leistungsanalysator

Der PW4001 ist ein hochpräziser, tragbarer 4-Kanal-Leistungsanalysator, der mit einer Genauigkeit von ±0,04 % die höchste Gleichstromgenauigkeit bietet, die Hioki jemals erreicht hat. Darüber hinaus erstreckt sich seine Messbandbreite bis zu 600 kHz, wobei die Genauigkeitsspezifikationen über den gesamten Frequenzbereich hinweg beibehalten werden, was eine zuverlässige Leistung von Gleichstrom- bis zu Hochfrequenzanwendungen gewährleistet.

Neben reinen Zahlenwerten bietet der PW4001 Power Analyzer eine Oszilloskop-ähnliche Darstellung. Mit vier Spannungs- und vier Stromkanälen lassen sich bis zu acht Signale gleichzeitig anzeigen und mit hohen Abtastraten erfassen. Zoom-, Trigger- und CursorFunktionen ermöglichen eine detaillierte Analyse von Schaltvorgängen und Transienten, während der integrierte Speicher Langzeitaufzeichnungen von Messparametern unterstützt.

Für weitergehende Datenauswertungen steht das optionale Motoranalyse-Paket zur

Verfügung, mit dem bis zu zwei Motoren analysiert werden können. Es berechnet die

Motorleistung aus Drehmoment und Drehzahl und bietet zusätzlich Vektordiagramme sowie

eine Oberschwingungsanalyse bis zur 500. Ordnung.

Wesentliche Merkmale des PW4001-05:

- Grundgenauigkeit: ±0,04 %

- Frequenzbandbreite: DC, 0,1 Hz bis 600 kHz

- CAN / CAN FD Ein- und Ausgänge

- Sicherheitskategorie: CAT II 1500 V DC

- Betriebstemperaturbereich: -20 °C bis +50 °C
- Interne Speicher 16 GB
- große Auswahl an Stromsensorik verfügbar

- LAN-Schnittstelle für SCPI, Modbus/TCP, XCP-on-Ethernet
- Auswertungen nach dem gültigen WLTP-Standard

- Gleichstromversorgung

- D/A Ausgang

- Motoranalyse

Lieferumfang: PW4001-05, Netzkabel, USB Kabel, Bedienungshandbuch, D-sub-25-poliger Stecker, Gleichstromanschlussstecker
