HIOKI PW3360-21

HIOKI PW3360 Leistungslogger

Der HIOKI PW3360-21 ist ein tragbarer, dreiphasiger Energie-Logger für Spannungen von

90 bis 780 V AC bei 50/60 Hz. Er unterstützt Messungen von einphasigen 2-Leiter- bis hin

zu dreiphasigen 4-Leiter-Systemen und eignet sich damit für den Einsatz in

Industrieanlagen, Bürogebäuden und Wohnhäusern. Im Unterschied zum Modell PW3360-

20 verfügt der PW3360-21 zusätzlich über eine Oberschwingungsanalyse bis zur 40.

Ordnung. Der integrierte SD-Kartenslot unterstützt Speicherkarten bis 8 GB und macht das

Gerät geeignet für stand-alone Langzeitmessungen von Energieverbrauch und

Leistungsbedarf.

Der Logger liefert präzise Messwerte mit einer Grundgenauigkeit von ±0,4 % bei der

Wirkleistungsmessung (ohne Berücksichtigung der Sensorabweichung). Diese Genauigkeit

ermöglicht eine verlässliche Bewertung des Energieverbrauchs und unterstützt dabei,

Energieverluste zu erkennen und die Effizienz zu verbessern.

Mit dem PW3360-21 lassen sich Oberschwingungen bis zur 40. Ordnung in Spannung,

Strom und Leistung erfassen. Diese Funktion steht ausschließlich beim Modell PW3360-21

zur Verfügung und ist beim PW3360-20 nicht enthalten. Die Ergebnisse können als

Balkendiagramm, in Listenform oder als Phasenwinkel der einzelnen Oberschwingungen

dargestellt werden und ermöglichen so eine klare und detaillierte Auswertung.

Oberschwingungsdaten können mit denselben Intervallen wie die Standardmessdaten

aufgezeichnet werden, sodass sich Verzerrungen auch über längere Zeiträume hinweg

analysieren lassen. Alternativ lassen sich die Daten mit der separat erhältlichen PC-Software

SF1001 Power Logger Viewer darstellen. So können Störungen der Netzqualität erkannt

werden, die sich negativ auf die Leistungsfähigkeit von Geräten, die Energieeffizienz und die

Zuverlässigkeit von Systemen auswirken. Besonders in Anlagen mit Frequenzumrichtern

oder in großen IT-Infrastrukturen liefert die Oberschwingungsanalyse wertvolle Hinweise, ob

solche Einflüsse vor Ort auftreten.

Für Messungen benötigt der PW3360-21 AC-Stromsensoren mit BNC-Anschluss.

Diese Stromsensoren sind nicht im Lieferumfang des Loggers enthalten und müssen

separat bestellt werden.

Die folgenden Stromsensoren von Hioki können mit dem PW3360-21 verwendet werden:

Mit dem passenden AC-Stromsensor deckt der PW3360-21 Messbereiche von kleinen

Strömen bis in den Kiloampere-Bereich ab und kann so an die jeweilige Anwendung

angepasst werden.

Der PW3360-21 unterstützt sowohl die Aufzeichnung von Lastströmen als auch von

Leckströmen. Er ermöglicht damit die Analyse des Energieverbrauchs ebenso wie die

Überwachung sicherheitsrelevanter Ableitströme. Die Laststromaufzeichnung erlaubt es, den

Energiebedarf von Maschinen, Verteilungen oder ganzen Anlagen zu erfassen und

ineffiziente Verbraucher zu identifizieren. Die Leckstromaufzeichnung dient dem Nachweis

ungewollter Ströme, die auf Isolationsschäden, fehlerhafte Verdrahtung oder alternde

Betriebsmittel hinweisen können. Durch die Überwachung von Leckströmen lassen sich

elektrische Gefahren vermeiden, Brandrisiken reduzieren und die Einhaltung von

Sicherheitsnormen sicherstellen. Mit dieser Doppelfunktion hilft der PW3360-21, unnötige

Energieverluste und potenzielle Störungen frühzeitig zu erkennen und so die Zuverlässigkeit

und Sicherheit elektrischer Systeme zu erhöhen.

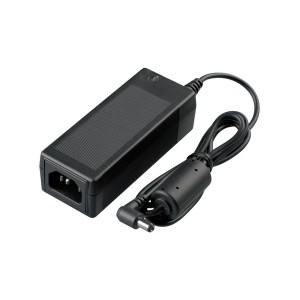

Zum Lieferumfang gehört der Netzadapter Z1006, der den Betrieb direkt über eine

Steckdose ermöglicht. Steht kein Netzanschluss zur Verfügung, ist der Betrieb wahlweise

mit dem optionalen Akkupack PW9002 oder dem optionalen Spannungsversorgungsmodul

PW9003 möglich. Das PW9002 wird auf der Rückseite des Geräts montiert und ermöglicht

bis zu 6 Stunden Laufzeit. Das PW9003 wird separat an die zu messende Leitung

angeschlossen und versorgt das Gerät direkt aus dieser. So ist ein kontinuierlicher Betrieb

gewährleistet, solange die Leitung unter Spannung steht. Diese flexiblen Optionen

gewährleisten einen zuverlässigen Einsatz sowohl in stationären Installationen als auch bei

mobilen Anwendungen im Feld.

Dieser Energielogger bietet Energieberatern, Facility Managern und Servicetechnikern eine

zuverlässige und sichere Lösung für die Energieüberwachung. Dank seiner kompakten

Bauform lässt er sich auch in beengten Umgebungen wie Schalttafeln oder Anschlusskästen

problemlos installieren. Über die LAN-Schnittstelle ist eine Echtzeitüberwachung möglich,

zudem kann das Gerät mit der kostenlosen PC-Software HIOKI GENNECT One verbunden

werden zur kontinuierlichen Energieüberwachung. Ob für einmalige Energieaudits oder für

eine dauerhafte Überwachung – der PW3360-21 liefert präzise Daten, die zur Senkung des

Energieverbrauchs und zur Steigerung der Betriebseffizienz beitragen.

Wesentliche Merkmale des PW3360-21:

• 0,4 % Genauigkeit bei Wirkleistung (ohne Stromsensor)
• Messen Sie zwischen 90V und 780V
• effektiver Strommessbereich 50 mA bis 5 kA
• Oberschwingungsanalyse bis zur 40. Ordnung
• Daten über Monate auf SD-Karten speichern
• Die Funktion QUICK SET unterstützt Sie bei der richtigen Verdrahtung des Systems
• Harmonische Messungen bis zur 40. Ordnung
• Stromwandler müssen extra bestellt werden

Applikationen

- Optimierung der Energieeffizienz

- Langzeitüberwachung des Energieverbrauchs

- Diagnose und Prüfung elektrischer Anlagen

- Energieaudits

Lieferumfang: HIOKI PW3360-21, Messleitungssatz L9438-53, AC-Adapter Z1006, USB-Kabel,

Farbclip (rot, gelb, blau und weiß je 2x), Spiralschlauch in Schwarz 5x (Kabelbündelung für

Strom- und Spannungssensoren), Bedienungshandbuch

https://www.hioki.com/euro-en/products/pqa/power-loggers/id_5822

Zugehörige Produkte

- PW3365 Dreiphasiger Energie-Logger

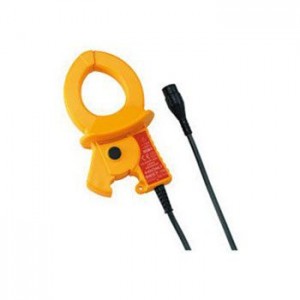

- 9660 AC-Stromzange 100 A

- 9661 AC-Stromzange 500 A

- 9669 AC-Stromzange 1000 A

- 9694 AC-Stromzange 5 A

- CT9667 Flexibler AC-Stromsensor 5000 A

- 9657-10 AC-Leckstromzange 10 A

- 9675 AC-Leckstromzange 10 A

- 9290-10 AC-Stromzangenadapter 1000 A / 100 A

- L1021-01 Messleitung rot

- L1021-02 Messleitung schwarz

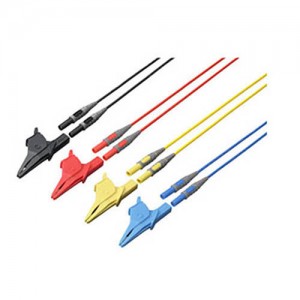

- L9438-53 Kabelsatz

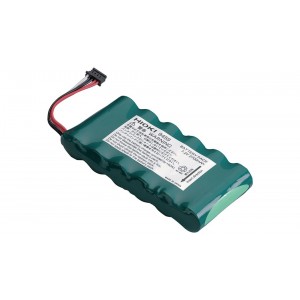

- PW9002 Akkupack mit Batteriegehäuse

- PW9003 Spannungsversorgungsadapter

- Z4001 SD Speicherkarte 2 GB

- Z4003 SD Speicherkarte 8 GB

- C1005 Gerätekoffer

- Z5004 Gerätegurt mit Magnethalterung

- SF1001 Power Logger Viewer PC-Software

- 9642 LAN-Kabel
