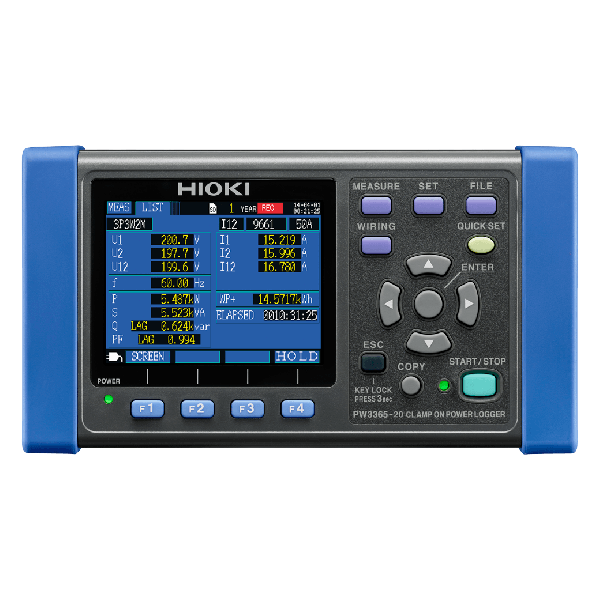

HIOKI PW3365-20

HIOKI PW3365 Leistungsmessgerät

Der Clamp-on Power-Logger PW3365 ermöglicht eine sichere und effiziente Messung von

Spannungen und Strömen – ganz ohne direkten Kontakt zu spannungsführenden Leitern.

Die innovativen Spannungssensoren lassen sich einfach an isolierte Leiter anlegen und

ermöglichen eine berührungslose Spannungsmessung, während Stromsensoren Ströme

zuverlässig und ohne Unterbrechung des Stromkreises erfassen. Mit einem

Spannungsmessbereich von 90 bis 520 V sowie einem Strommessbereich von 50 mA bis 5

kA bei 50/60 Hz deckt der PW3365 ein breites Anwendungsspektrum ab und minimiert

gleichzeitig Risiken wie Kurzschlüsse und andere Fehlerquellen. Damit ist er ideal geeignet,

um den Energieverbrauch und Lastspitzen in unterschiedlichsten Installationen zu

überwachen – von Einphasen- bis hin zu Dreiphasen-Vierleitersystemen.

Dank seines kompakten Designs lässt sich der PW3365-20 problemlos in beengten

Umgebungen wie Anschlusskästen oder Schaltanlagen einsetzen. Er liefert präzise

Messwerte zur Erkennung und Minimierung von Energieverlusten. Die integrierte

Aufzeichnungsfunktion mit 8-GB-SD-Karte ermöglicht eine eigenständige und kontinuierliche

Messwertaufzeichnung ohne angeschlossenen PC. Damit ist der Logger ideal für Energieaudits,

Lastanalysen und Anlagenüberprüfungen geeignet und unterstützt dabei,

Einsparpotenziale zu identifizieren und die Betriebskosten zu senken.

Für die Messung von Strömen benötigt der PW3365 Wechselstromsensoren mit BNC-

Anschluss. Diese Stromsensoren sind nicht im Lieferumfang enthalten und werden für den

Betrieb benötigt. Sie sind separat erhältlich.

Folgende HIOKI-Stromsensoren sind mit dem PW3365 kompatibel:

Durch die Wahl des passenden Stromsensors lässt sich der PW3365 optimal an die jeweilige

Anwendung anpassen und ermöglicht zuverlässige, präzise Energiemessungen – auch in

anspruchsvollen Umgebungen.

Der PW3365 zeichnet Last- und Leckströme auf und ermöglicht so detaillierte Analysen von

Energieverbrauch, Effizienz und potenziellen Fehlerquellen. Die Laststromaufzeichnung

erfasst die Leistungsaufnahme von Maschinen, Verteilern und Anlagen und hilft, ineffiziente

Verbraucher zu erkennen. Leckströme lassen sich erfassen, um Isolationsfehler, falsche

Verdrahtung oder alternde Betriebsmittel frühzeitig zu identifizieren. Die Überwachung dieser

Ströme vermeidet elektrische Gefahren, senkt das Brandrisiko, unterstützt die Einhaltung von

Sicherheitsvorschriften und hilft, unnötigen Energieverbrauch und mögliche Ausfälle zuverhindern.

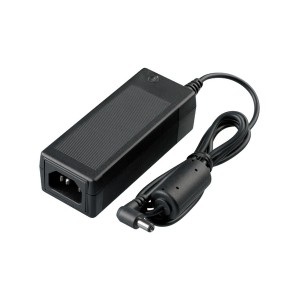

Der PW3365 wird mit dem Netzadapter Z1008 geliefert und kann darüber mit Strom versorgt

werden. Steht keine Steckdose zur Verfügung, ist der Betrieb auch über das optionale

Akkupack PW9002 möglich, das auf der Rückseite angebracht wird und bis zu drei Stunden

Laufzeit bietet. Damit ist der PW3365 sowohl für feste Installationen als auch für den mobilen

Einsatz flexibel einsetzbar.

Der PW3365 wurde für Energieberater, Gebäudeverantwortliche und Servicetechniker

entwickelt und bietet eine sichere, zuverlässige und einfach zu bedienende Lösung für die

Energieüberwachung. Dank des kompakten Gehäuses lässt sich das Gerät auch in engen

Umgebungen problemlos installieren. Berührungslose Spannungssensoren vereinfachen den

Anschluss und schließen Kurzschlussrisiken aus. Darüber hinaus unterstützt der PW3365

die Echtzeitüberwachung über LAN und lässt sich nahtlos in die kostenlose HIOKI Gennect

One PC-Software einbinden.

Der PW3365 erfasst alle relevanten Messgrößen und ermöglicht die präzise Überwachung

von Einphasen- bis hin zu Dreiphasen-Vierleitersystemen. Ob bei Audits oder zur

kontinuierlichen Überwachung – das Gerät liefert verlässliche Daten, um den

Energieverbrauch zu optimieren und den Betrieb effizienter zu gestalten.

Wesentliche Merkmale der PW3365-20:

• Messen Sie die Spannung des Kabels ohne Kurzschlussgefahr
• Unterstützt ein bis drei Phasen, 4-Leiter-Schaltungen
• Messen Sie zwischen 90V und 520V
• Anzeige von Oberwellen bis zur 13. Ordnung
• Schlankes, kompaktes Design, das überall platziert werden kann
• Daten über Monate auf SD-Karten speichern
• Die Funktion QUICK SET unterstützt Sie bei der richtigen Verdrahtung des Systems
• Stromwandler müssen extra bestellt werden

Lieferumfang: HIOKI PW3365-20, Sicherheits-Spannungssensor PW9020 4x, Netzteil Z1008, USB-Kabel, Farbclip (rot, gelb, blau und weiß je 4x), Spiralschlauch in Schwarz 10x (Kabelbündelung für Strom- und Spannungssensoren), Bedienungshandbuch

https://www.hioki.com/euro-en/products/pqa/power-loggers/id_5798

Zugehörige Produkte

- PW3360-20 Dreiphasiger Energie-Logger

- PW3360-21 Dreiphasiger Energie-Logger

- 9660 AC Stromzange 100 A

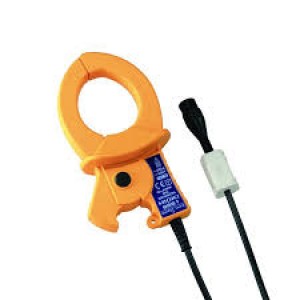

- 9661 AC Stromzange 500 A

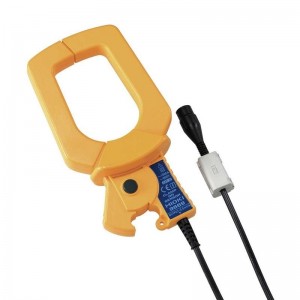

- 9669 AC Stromzange 1000 A

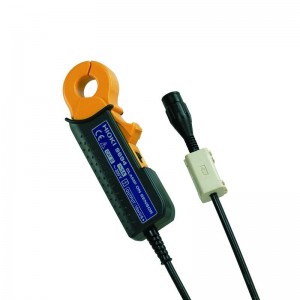

- 9694 AC Stromzange 5 A

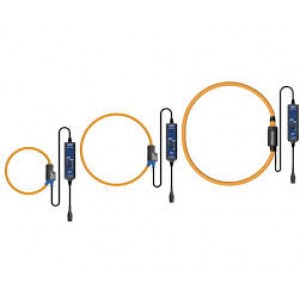

- CT9667-01 Flexibler AC Stromsensor 5000 A (Durchmesser 100 mm)

- CT9667-02 Flexibler AC Stromsensor 5000 A (Durchmesser 180 mm)

- CT9667-03 Flexibler AC Stromsensor 5000 A (Durchmesser 254 mm)

- 9657-10 AC Leckstromzange 10 A

- 9675 AC Leckstromzange 10 A

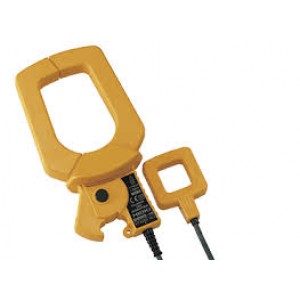

- 9290-10 AC Stromzangenadapter 1000 A / 100 A

- PW9002 Akkupack mit Batteriefach

- 9459 Akkupack

- Z4001 SD Speicherkarte 2 GB

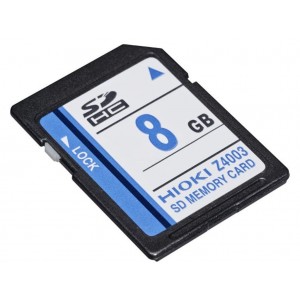

- Z4003 SD Speicherkarte 8 GB

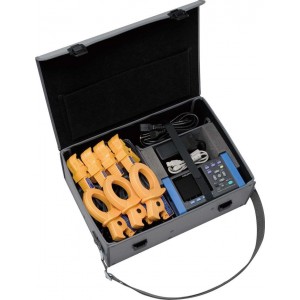

- C1008 Gerätekoffer
