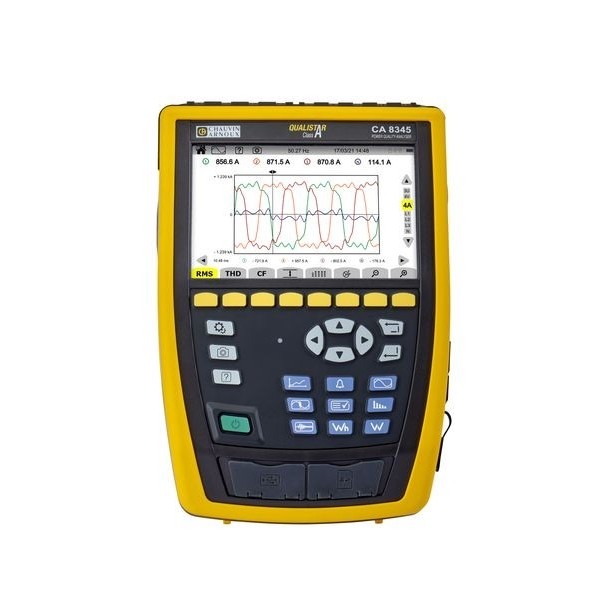

Der CA 8345 ist ein Leistungsanalysator und Spannungsqualitätsprüfer Qualistar Klasse A. Er gehört zur Serie der Qualistar+ Geräte, verfügt über eine komfortable Bedienoberfläche und ist einfach zu benutzen. Auf seinem großen LCD-Touchscreen-Farbbildschirm lässt sich jederzeit eine mehrsprachige Online-Hilfe aufrufen. In allen Betriebsarten steht eine Bildschirmtastatur zur Verfügung und wird automatisch angezeigt, sobald eine Eingabe erforderlich ist:
- Um den Passwortschutz zu aktivieren
- Um direkt am Gerät E-Mails zu schreiben
Das handliche Gerät ist besonders für Prüf- und Wartungsdienste von industriellen und gewerblichen Anlagen bestimmt. Es liefert sofort einen genauen Überblick über die wichtigsten Qualitätsmerkmale des elektrischen Netzes und ist wie alle Qualistar-Geräte für jeden Anlagentyp geeignet.
Um sicher zu gehen, erkennt der CA 8345 automatisch den Typ des angeschlossenen Stromsensors.
Die Messungen des CA 8345 zeichnen sich durch hohe Genauigkeit aus. Er berechnet aus ihnen viele Werte und verfügt über zahlreiche Bearbeitungsfunktionen. Damit bietet er dem Benutzer sämtliche Messwerte, die für die Überwachung von elektrischen Verteilungsnetzen und die Steigerung der Energieeffizienz notwendig sind. Auch die Kosten des verbrauchten Stroms lassen sich sehr schnell ermitteln.
Wie von der IEC 61000-4-7 verlangt, zeigt der Analysator die vorhandenen Oberschwingungen und die Zwischenharmonischen an. Gleichzeitig erkennt das Gerät auch die über das Netz laufenden Powerline-Ströme.
Auch Flicker-Messungen werden gemäß der IEC 61000-4-15 durchgeführt.
Der CA 8345 überwacht alle im Netz auftretenden Ereignisse:
- Trend- und Veränderungsdiagramme der Signalparameter
- Einstellbare Alarme, mit der Möglichkeit, E-Mails an den Benutzer zu senden
- Transienten von 2,5 µs
- Stoßwellen mit 12 kV über die Dauer von 500 ns
- TrueInrush-Erfassung mit Vorgeschichte zur Erkennung von hohen Einschaltströmen...
Im Überwachungsmodus (Monitoring) zeichnet das Gerät die Messdaten über eine bestimmte Zeit auf, um die Spannungsqualität gemäß der Norm EN 50160 zu analysieren.
Vernetzung
Zusätzlich zur auswechselbaren SD-Karte oder einem USB-Stick lassen sich die Messdaten des CA 8345 auch über größere Distanzen mittels USB-Verbindung, Fernverbindungen, Wifi (direkt WAP oder über Server) oder RJ45 übermitteln. Im Modus als IRD-Server können die Messdaten von jedem Ort der Welt her abgefragt werden, ohne die Sicherheit des Internet-Netzes zu gefährden.
Außerdem können die mit einem Qualistar Klasse A vorgenommenen Messungen mit der Software Power Analyzer Transfer PAT3 verarbeitet und ausgewertet werden. Diese Software PAT3 ist auf unserer Support-Website herunterladbar.
Der Qualistar CA 8345 ist gemäß IEC 61000-4-30 Ed.3 in Klasse A zertifiziert, siehe Zertifikat.
IEC 62586-Norm, die für die Zertifizierung verwendet wird.
