HIOKI DT4281

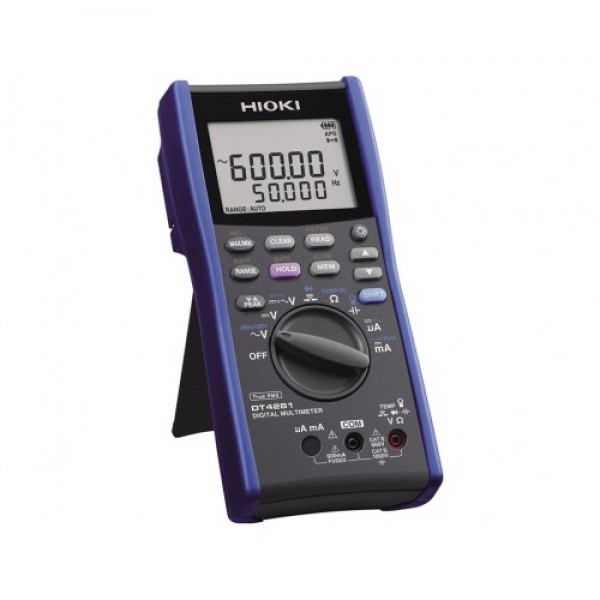

HIOKI DT4281 Präzisions-Digitalmultimeter

Das HIOKI DT4281 ist ein batteriebetriebenes Präzisions-Digitalmultimeter mit 0,025 % DC-

Grundgenauigkeit und 60000-Count-Anzeige für Service, Wartung und Inbetriebnahme. Die

hohe Genauigkeit ermöglicht die präzise Erfassung kleiner Spannungsabweichungen.

Kompatible HIOKI Stromzangen zeigen AC-Stromwerte direkt als Stromwert am Gerät an,

ohne dass das Ausgangssignal der Stromzange manuell umgerechnet werden muss. Das

unterstützt schnellere Stromprüfungen und Fehlersuche in elektrischen Anlagen und

Industrieinstallationen.

Spannung, Strom und Eingangssicherheit

Das Gerät misst DC, AC und AC+DC Spannung bis 1000 V und erfüllt die Messkategorien

CAT III 1000 V und CAT IV 600 V. Für die direkte Strommessung deckt es AC/DC Ströme

von 600 µA bis 600 mA ab, während kompatible HIOKI Stromzangen die AC Strommessung

bis 1000 A erweitern.

Mit dem Drehschalter gekoppelte Buchsenabdeckungen blockieren nicht verwendete Eingänge

und helfen, falsch eingesteckte Messleitungen zu vermeiden.

Bei AC Spannungs und AC Strommessungen zeigt das Gerät die Frequenz gleichzeitig als

zweiten Anzeigewert an. Der Frequenzmessbereich reicht von 99,999 Hz bis 500,00 kHz bei

einer Genauigkeit von ±0,005 % vom Messwert + 3 Digit. Zu den weiteren Messfunktionen

gehören Widerstand, Durchgangsprüfung, Diodentest, Kapazität und Temperaturmessung

mit einem K Thermoelement wie dem optionalen DT4910.

Strommessung mit Stromsensoren

Das Gerät misst DC, AC und AC+DC Spannung bis 1000 V und erfüllt die Messkategorien

CAT III 1000 V und CAT IV 600 V. Die direkte AC/DC-Strommessung deckt die Bereiche 600 µA,

6 mA, 60 mA und 600 mA ab, während kompatible HIOKI Stromsensoren die AC-

Strommessung von 10 A bis 1000 A erweitern. Mit dem Drehschalter gekoppelte

Buchsenabdeckungen blockieren nicht verwendete Eingänge und helfen, falsch eingesteckte

Messleitungen zu vermeiden.

Mit den kompatiblen Stromsensoren 9010-50, 9018-50 und 9132-50 deckt das Gerät AC-

Strommessungen von 10 A bis 1000 A ab. Die 9010-50 und 9018-50 unterstützen

Messbereiche bis 500 A, die 9132-50 bis 1000 A. Für Anwendungen bis 500 A deckt die

9010-50 Strommessungen bis 1 kHz ab, während die 9018-50 den Frequenzbereich bis 3

kHz erweitert und eine höhere Amplituden- und Phasengenauigkeit bietet.

Für Service, Wartung und Prozesssignale

Das DT4281 deckt AC-Spannungsmessungen von 20 Hz bis 100 kHz ab. Zusätzlich

unterdrückt der analoge Low-Pass-Filter mit einer Grenzfrequenz von 630 Hz hochfrequente

Anteile, sodass sich die Grundschwingung klarer bewerten lässt. Für Service und Wartung

bietet das Gerät außerdem MAX/MIN- und Peakwertmessung sowie HOLD- und AUTO-

HOLD-Funktionen. Die Relativanzeige stellt nachfolgende Messwerte bezogen auf einen

Referenzwert dar, und der Nullabgleich kompensiert Offseteinflüsse vor der Messung, zum

Beispiel bei der Bewertung kleiner Widerstandswerte. Zu hohe Eingangswerte werden über

die rote Displaybeleuchtung und einen Buzzer signalisiert.

Für prozessnahe Messaufgaben lassen sich 4-bis-20-mA- und 0-bis-20-mA-Signale direkt

als Prozentwerte von 0 bis 100 % anzeigen. Dadurch können Messumformer- und

Prozesssignale ohne manuelle Umrechnung des mA-Werts bewertet werden. Messwerte

lassen sich mit bis zu 400 Datenpunkten im internen Speicher ablegen und mit dem

optionalen DT4900-01 Kommunikationspaket an einen PC übertragen.

Für den täglichen Einsatz im Service und im Feld

Das DT4281 ist für den täglichen Einsatz in Service, Wartung und Inbetriebnahme ausgelegt,

mit einem Betriebstemperaturbereich von -15 °C bis 55 °C, einer Fallfestigkeit aus 1 m Höhe

und einer kontinuierlichen Betriebsdauer von ca. 100 Stunden mit vier AA Alkalibatterien. Der

rückseitige Aufsteller unterstützt die Aufstellung am Messort, während sich die Messleitungendirekt

auf der Geräterückseite verstauen lassen. Die mitgelieferte Messleitung L9300 verwendet einen

verschiebbaren Fingerschutz anstelle separater Schutzkappen. Dadurch lässt sich die Länge der

freiliegenden Metallspitze an die jeweilige Messkategorie anpassen, ohne lose Zubehörteile, die

im Arbeitsalltag verloren gehen können.

Für die Befestigung am Messort lässt sich das DT4281 mit optionalen Magnethaltern

kombinieren. Der Z5004 reicht für typische Anwendungen auf magnetischen Stahlflächen wie

Verteilerschränken aus. Wenn zusätzliche Kabel oder Sensorlast am Gerät hängt, besonders

bei angeschlossener Stromzange, bietet der stärkere Z5020 eine höhere Haltekraft und mehr

Stabilität, auch wenn das Gerät oder die angeschlossenen Leitungen im Arbeitsalltag

angestoßen werden oder verrutschen. Wie alle Digitalmultimeter von HIOKI wird auch das

DT4281 in Japan entwickelt und in eigenen HIOKI Werken in Japan gefertigt.

Wesentliche Merkmale des DT4281:

• 60000 Messpunkte, 5-stellige Anzeige, hochauflösende Messungen

• ±0,025% DC V Grundgenauigkeit, breite Frequenzcharakteristik von 20 Hz bis 100 kHz AC V

• Tiefpassfilter schneidet hohe Oberschwingungen ab (beim Messen von Inverter-Grundwellenformen)

• Umfasst mehrere Messfunktionen wie DC+ACV, Temperatur, Kapazität und Frequenz

• Klemmenverschlußmechanismus (verhindert fehlerhaftes Einführen der Meßleitung)

• Misst große Ströme mit optionaler Stromzange

• Mit der Doppelanzeige können Sie Spannung und Frequenz gleichzeitig überprüfen

• Bewahren Sie die Prüfspitzen auf der Rückseite des Messgeräts auf

• Identifizieren Sie eine zu hohe Eingabe mit einer roten Bildschirm-Hintergrundbeleuchtung

• Robuste Konstruktion, die einen Fall aus 1 m Höhe aushält

• USB-Kommunikationsfunktion unterstützt PC-Messungen (optional)

• Breiter Betriebstemperaturbereich von -15 bis 55°C

• CAT IV 600V, CAT III 1000V



  Applikationen

• AC-Strommessung mit optionalen Stromzangen

• Fehlersuche in Schaltschränken und Energieverteilungen

• Wartung und Inbetriebnahme im Feldeinsatz

• Elektrische Messungen an Industrieanlagen

• Temperaturmessung mit Thermoelementunterstützung

•

Lieferumfang: DT4281 Präzisions-Digitalmultimeter, Geräteschutz,

L9300 Messleitungsset, Bedienungsanleitung, Sicherheitshinweise, 4 × LR6 AA Alkaline-Batterien

Zugehörige Produkte:

- DT4282 Präzisions-Digitalmultimeter

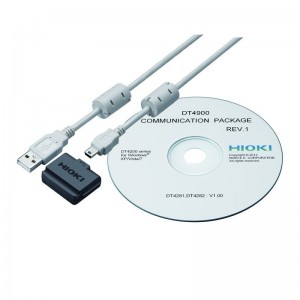

- DT4900-01 USB-Kommunikationspaket

- DT4910 Thermocouple Typ K

- 9704 BNC-Adapter

- 9010-50 Mehrbereich-Stromzange

- 9018-50 Mehrbereich-Stromzange

- 9132-50 Mehrbereich-Stromzange

- C0202 Gerätetasche

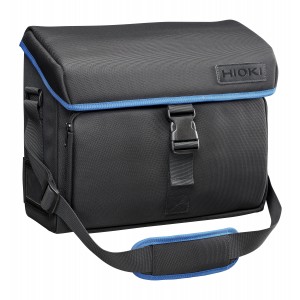

- C0207 Gerätetasche
