HIOKI DT4253

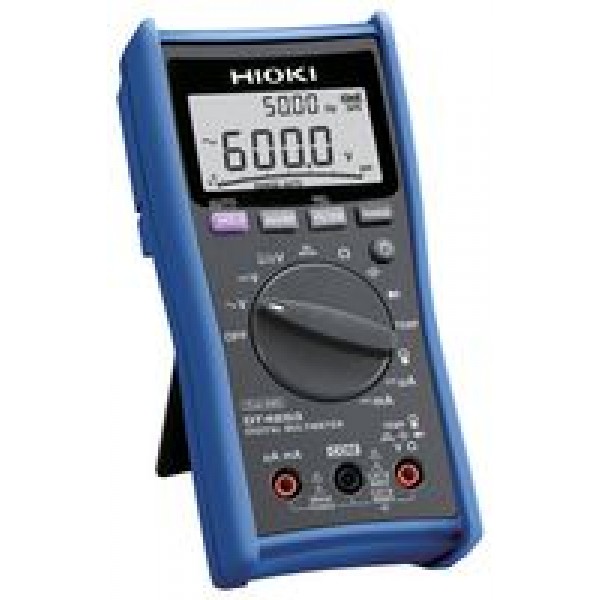

HIOKI DT4253 Digitalmultimeter

Das HIOKI DT4253 ist ein batteriebetriebenes Digitalmultimeter, das speziell für die Messung von 4–20-mA-Signalen,

Temperaturmessungen mit Thermoelementen sowie Anwendungen mit kleinen Gleichströmen entwickelt wurde.

Es eignet sich insbesondere für Steuerkreise, Instrumentierungssignale und Serviceeinsätze, bei denen direkte

DC-Strommessungen im µA- bis mA-Bereich erforderlich sind. In Verbindung mit kompatiblen Mehrbereich-

Stromsensoren unterstützt das Gerät zudem AC-Strommessungen bis 1000 A.

Dank der Sicherheitskategorien CAT III 1000 V und CAT IV 600 V können AC- und DC-Spannungen bis 1000 V

gemessen werden. Darüber hinaus bietet das DT4253 Funktionen zur Widerstands-, Kapazitäts-, Frequenz- und

Durchgangsmessung sowie einen Diodentest. Bei AC-Spannungsmessungen lässt sich zusätzlich die Frequenz

als zweiter Messwert anzeigen.

Messung kleiner Ströme, 4–20 mA und Temperatur

Für direkte DC-Strommessungen verfügt das DT4253 über vier Messbereiche von 60 µA bis 60 mA. Dadurch eignet sich das Gerät ideal für Prüfungen an Steuer- und Signalkreisen mit kleinen Gleichströmen. Zusätzlich ermöglicht eine integrierte 4–20-mA-Prozentanzeige die Darstellung von Instrumentierungssignalen sowohl als Stromwert als auch als prozentualen Anteil innerhalb des 4–20-mA-Bereichs.

Außerdem unterstützt das Multimeter Temperaturmessungen mit Thermoelementen des Typs K, beispielsweise mit dem optionalen DT4910. Das Thermoelement wird direkt über die V- und COM-Buchsen angeschlossen. So können Temperaturen von -40 °C bis 400 °C mit demselben tragbaren Gerät gemessen werden. Über die MIN-, MAX- und AVG-Funktionen lassen sich zusätzlich Temperaturverläufe überwachen sowie Minimal-, Maximal- und Durchschnittswerte erfassen.

Weitere Funktionen und Stromsensoren

Zu den weiteren Funktionen zählen HOLD und AUTO HOLD zur Speicherung von Messwerten direkt am Messpunkt sowie ein zuschaltbarer Tiefpassfilter. Dieser kann auf OFF, 100 Hz oder 500 Hz eingestellt werden, um hochfrequente Signalanteile bei der Analyse der Grundschwingung von AC-Spannungssignalen – beispielsweise an Inverterausgängen – zu unterdrücken.

Das beleuchtete Display mit weitem Betrachtungswinkel erleichtert Arbeiten in dunkleren Umgebungen. Ein rückseitiger Aufstellbügel unterstützt die Positionierung am Einsatzort. Mit montiertem Geräteschutz ist das DT4253 zudem für Stürze aus bis zu einem Meter Höhe auf Beton ausgelegt.

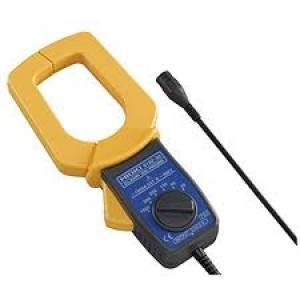

Für AC-Strommessungen ist das Gerät mit verschiedenen HIOKI-Mehrbereich-Stromsensoren kompatibel. In Kombination mit dem Conversion Adapter 9704 ermöglichen die Sensoren 9010-50, 9018-50 und 9132-50 Messungen von 10 A bis 1000 A. Die 9010-50 unterstützt Frequenzen bis 1 kHz bei Strömen bis 500 A, während die 9018-50 den Frequenzbereich auf bis zu 3 kHz erweitert und eine höhere Amplituden- sowie Phasengenauigkeit bietet. Stimmen die am Gerät und Sensor gewählten Messbereiche überein, wird der Stromwert direkt auf dem Display angezeigt.

Messleitungen und optionales Zubehör

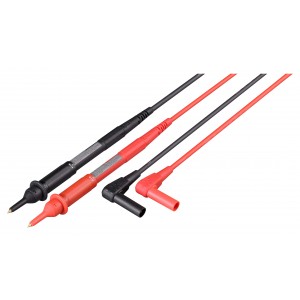

Zum Lieferumfang gehören die L9300-Messleitungen, die für Strommessungen bis 10 A ausgelegt sind. Die integrierte Schutzkappe mit verschiebbarem Fingerschutz ermöglicht eine flexible Anpassung der freiliegenden Kontaktlänge an die jeweilige Messaufgabe und Sicherheitskategorie.

Optional steht der L4933-Messspitzensatz zur Verfügung, der sich besonders für schmale oder tiefer liegende Kontaktstellen eignet. Das ebenfalls optionale L4934-Set mit kleinen Krokodilklemmen sorgt für stabile Verbindungen an Leitern und kleineren Anschlussklemmen.

Für PC-basierte Anwendungen kann das DT4253 über das optionale Kommunikationspaket DT4900-01 angebunden werden. Die optisch isolierte Schnittstelle ermöglicht die Übertragung von Messdaten zur Aufzeichnung, Visualisierung und Dokumentation auf einem Computer.

Wie alle Digitalmultimeter von HIOKI wurde auch das DT4253 in Japan entwickelt und ausschließlich in firmeneigenen Werken in Japan gefertigt.

Wesentliche Merkmale des DT4253:

• Digital-Multimeter mit TRMS, 6.000 Digits Anzeige,
• Messbereiche: 600mV bis 1000V DC, 6V bis 1000V AC,
• Strombereich: 60µA bis 60mA DC
• Frequenzmessung: 99Hz bis 99kHz,
• bis zu 1000A AC mit optionaler Stromzange
• 0,3% Grundgenauigkeit,
• weitere Messparameter: 600Ohm bis 60MOhm, 1µF bis10mF, Diodentest, Durchgangsprüfung, Temperaturmessung
• Betriebstemperaturbereich -25 bis 65°C,
• Doppelanzeige,
• Low-pass Filter,
• USB-Schnittstelle optional,

• CAT III 1000V / CAT IV 600V



Applikationen

• Messung von 4 to 20 mA Instrumentierungssignalen

• Temperaturmessung mit Thermoelementen

• Messung kleiner DC-Ströme in Steuerungskreisen

• Strommessungen bis 1000 A mit kompatiblen Mehrbereich-Stromsensoren



Lieferumfang: DT4253 Digitalmultimeter, Geräteschutz, L9300 Messleitungsset,  Bedienungsanleitung, Sicherheitshinweise, 4 × LR6 AA Alkaline-Batterien
