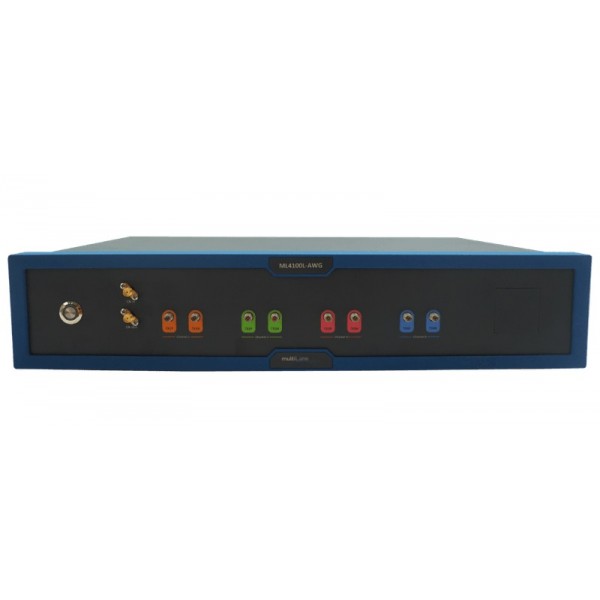

Der ML4100L-AWG besteht aus 4 differentiellen Sendekanälen, die als Arbitrary Waveform Generators (AWG) oder als Pattern Pulse Generators (PPG) verwendet werden können. Er wird standardmäßig mit einer Bibliothek von Wellenformen wie z. B. Sinus, Rechteck, Dreieck oder Sinc geliefert. Er verfügt über eine intuitive grafische Benutzeroberfläche zur Erstellung von PRBS-Bitsequenzen mit FFE oder Pre- und Post-Emphasis. Es unterstützt SSC (Spread-Spectrum Clocking) und die Erzeugung von Konformitätstestmustern mit programmierbarer RJ- und SJ- (Dual Tones) Jitterinjektion, ISI und Cross-Talk-Emulation für PHY-Tests von MIPI A/C/D/M-PHY, PCIe, USB und anderen.
Wesentliche Merkmale des ML4100-AWG:
Parameter-Spezifikationen
- TX-Kopplung AC-gekoppelt
- Kanalimpedanz (Diff) 100 Ohm
- TX/RX-Anschlüsse 2,4-mm-Anschlüsse (2,92 mm optional)
- TX 3dB Bandbreite 35 GHz
- Referenztakt Ausgang Baudrate/48 oder Baudrate/24
- Amplitude des Taktausgangs 0,6 Vpp
- Amplitude Takteingang 0,5 Vpp
- Takteingang validierter Bereich 150 - 160 MHz
- Diff. Ausgang Rückflussdämpfung Maximal -10 dB
- Umgebungstemperatur 0 - 40 °C
- Stromversorgung 110 V, 1,4 A oder 220 V, 0,9 A - 50/60 Hz
- Tx Maximale Amplitude (Sinuswelle) 1050 mVppd1
- Baudraten 0,5 - 64 GBd
- DAC-Rate Bis zu 96 GS/s
- Modulation Benutzerdefinierte vorprogrammierte Wellenformen:
PRBS 7/9/11, Rechteckwelle, Dreieckswelle, Sinuswelle, Multiton, linearer Chirp, logarithmischer Chirp, Sägezahn, exponentieller Anstieg, exponentieller Abfall, Sinc, Lorentz, Surge, gedämpfte Oszillation, Treppen, serielle Daten, Halbsinus, verzerrte Sinuswelle und Gauß.
- Speichertiefe 33600 Punkte
- SJ Jitter-Injektion SJ Frequenz > 1 MHz (Erzeugung von Dual SJ Tones wird unterstützt)
- ISI-Injektion Benutzerdefiniert
- Baudraten 25 - 64 GBd
- Modulation NRZ und PAM4
- Tx Maximale Amplitude bei 26G 750 mVppd (350 mVppd im Kalibrierungsmodus)
- Tx Maximale Amplitude bei 53G 500 mVppd (300 mVppd im Kalibrierungsmodus)
- Muster PRBS 7/9/11/15/20/23/29/31/35/39/41/47
- TX-Amplitudenanpassung in Schritten von 1 mV
- TX-Equalization FFE 3 Abgriffe oder 7 Abgriffe (Unterstützung von 60 Abgriffen geplant)
- Pre- / Post-Emphasis 10 dB
- Pre-Emphasis Auflösung ±168 Schritte
- Entzerrungsfilter-Abstand 1UI (1/3 UI im 60-Tap-Modus)
- Zufälliger Jitter RMS 290 fs
- Anstiegs/Abfallzeit (20-80%) 12 ps
Ausgangsrückflussdämpfung bis 10GHz < -15dB
Ausgangsrückflussdämpfung (16-25GHz) < -10dB
Lieferumfang: ML4100-AWG, Software-Paket
| Hersteller | MultiLane |
|---|
| Datenblatt |
