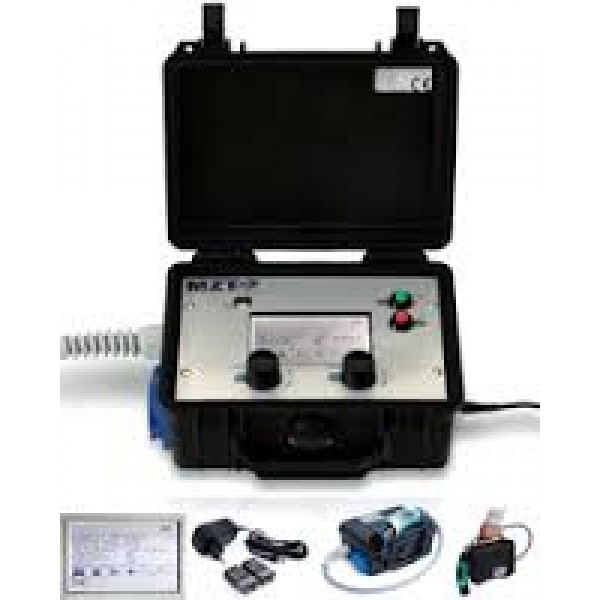

Das Prüfgerät ist für die Überprüfung des Funktionsverhaltens von Ladesäulen für Elektrofahrzeuge mit Anschlussbuchse Typ 2 (Mode 3 Laden) bestimmt.
Hierzu wird das Prüfgerät an die Ladesäule angeschlossen, um die Kommunikation zwischen Ladesäule und Prüfgerät zu protokollieren.
Für den Fall, dass der Ladevorgang nicht startet, kann die Fehlerquelle schnell geortet werden. Der Einsatzbereich umfasst Entwicklung und Service.
Nutzen:
- Vollständige Diagnose einer E-Ladestation mit nur einem Prüfgerät:
- Fahrzeugzustände
- Kabelzustände
- Fehlerzustände
- Auswertung PWM-Signal
- Phasen und Drehfeld
- Batteriezustand
Fehlersimulationen:
- Kurzschluss der Diode in der Beschaltung des Fahrzeugs
- Kurzschluss zwischen CP und PE
- Prüfen des RCDs durch Auslösung und Messung der Abschaltzeit
Signalisierung der Zustände durch leicht verständliche Symbole
Einfache Bedienung und Diagnose
Batteriebetriebenes kompaktes Gerät, daher auch für den Außeneinsatz geeignet
Merkmale:
-Anschlussmöglichkeit für einen Testverbraucher über eine integrierte Schuko-Steckdose (230 V, max. 13 A)
- Kompaktes Koffergehäuse, ideal für Serviceeinsätze
- Großes Display mit zuschaltbarer Hinterleuchtung
- Sprache der Bedienerführung einstellbar
- Spannungsversorgung über zwei 9 V-Blockbatterien / Akkus oder Netzteil
- USB-Datenschnittstelle
für Firmwareupdates
zur Übertragung der Diagnoseergebnisse an einen angeschlossenen PC
| Hersteller | MZT |
|---|
