HIOKI LR8534

HIOKI LR8534 Drahtloses Modul für Dehnmessstreifen

Das drahtlose LR8534 Modul für Dehnmessstreifen ist ein 5-Kanal Loggermodul für den

WLAN-fähigen Datenlogger LR8450-01. Bis zu sieben LR8534 Module können mit einem

einzigen LR8450-01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu 35

Kanälen mit einer hohen Geschwindigkeit mit einem einzigen Gerät aufzeichnen und

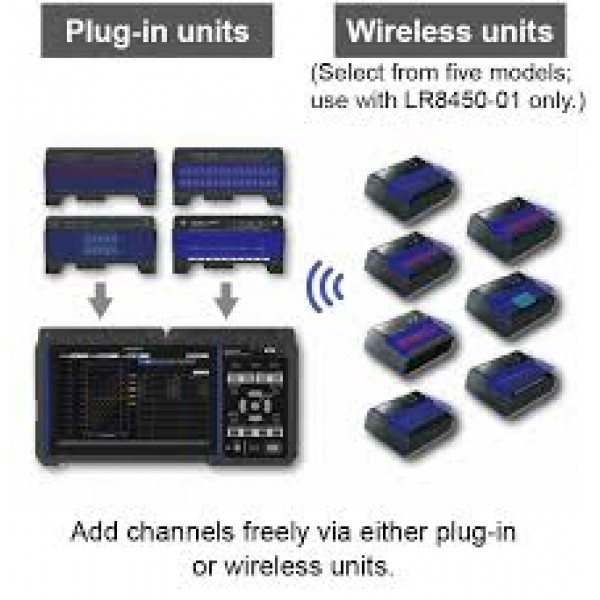

übertragen können. Durch die Kombination des LR8450-01 mit sieben LR8534 und vier

U8554 Steckmodulen kann die Gesamtanzahl der Kanäle auf bis zu 55 erweitert werden.

Dieses Modul unterstützt die Messung von Dehnungen mit Hilfe von Dehnungsmessstreifen

oder Dehnungsmessstreifen-Aufnehmern. Die Eingangssignale werden über einen

Federzug-Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere,

vibrationsfeste Verbindung ermöglicht. Das Modul ermöglicht die Messung von Dehnung mit

einer Viertelbrücke. Für Anwendungen, die höhere Genauigkeiten erfordern, können die

Halb- oder Vollbrücke verwendet werden. Das Modul U8554 bietet ein schnelles

Aktualisierungsintervall von 1 ms für alle 5 Kanäle gleichzeitig, wodurch es sich ideal für

dynamische und Hochgeschwindigkeitsanwendungen eignet.

Mit einer 16-Bit-A/D-Auflösung bietet das U8554 eine hochpräzise Datenerfassung. Das

Modul bietet acht Messbereiche für Dehnung, von ±1000 µ? bis ±200 000 µ?, und

gewährleistet so genaue Messwerte für eine Vielzahl von Anwendungen. Darüber hinaus

kann das Modul für die Messung von Spannungen verwendet werden und bietet Bereiche

von 1 mV bis 200 mV.

Das LR8534 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an

den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse

über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal

für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8534

flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für

vielseitige Konfigurationen.

Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit

Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche

befestigt werden kann.

Wesentliche Merkmale des LR8534:

• Drahtlose Datenübertragung an den Datenlogger LR8450-01

• 5 Eingänge für Dehnmessstreifen

• 1 ms Aktualisierungintervall

• A/D-Auflösung: 16 Bit

• Viertel-/Halb-/Vollbrücke



Applikationen

- Dauerhaftigkeits- und Leistungstests durch Bewertung der Belastung und Dehnung

  von Fahrzeugkomponenten unter verschiedenen Lastbedingungen

- Analyse der mechanischen Eigenschaften von Werkstoffen durch Messung der

  Dehnung bei Zug-, Druck- oder Ermüdungsversuchen

- Sicherheits- und Konformitätsprüfungen durch Bewertung der Dehnung von

  Flugzeugstrukturen und -komponenten

- Fehlervermeidung und Wartungsvorhersage durch Überwachung der Dehnung in

  Maschinen und Geräten

Lieferumfang: LR8534 Drahtloses Modul für Dehnmessstreifen, Bedienungsanleitung,  Z3231 WLAN-Adapter, Z1008 Netzadapter, Montageplatte,M3×4-Schrauben (für die Verwendung mit der Montageplatte)
