HIOKI LR8531

HIOKI LR8531 Drahtloses Universalmodul

Das drahtlose LR8531 Universalmodul ist ein 15-Kanal Loggermodul für den WLAN-fähigen

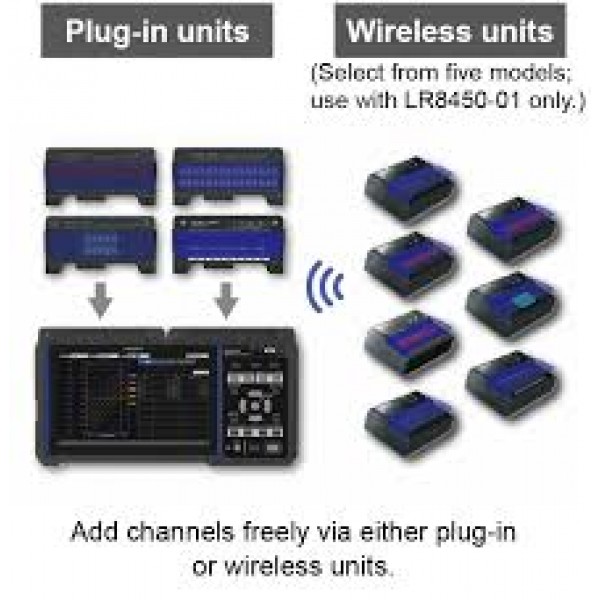

Datenlogger LR8450-01. Bis zu sieben LR8531 Module können mit einem einzigen LR8450-

01 verbunden werden, wodurch Benutzer Daten über WLAN von bis zu 105 Kanälen mit

einem einzigen Gerät aufzeichnen und übertragen können. Durch die Kombination des

LR8450-01 mit sieben LR8531 und vier U8551 Steckmodulen kann die Gesamtanzahl der

Kanäle auf bis zu 165 erweitert werden.

Dieses Modul unterstützt präzise Gleichspannungsmessungen mit einer direkten

Eingangskapazität von bis zu 100 V. Die Eingangssignale werden über einen Federzug-

Klemmenblock mit dem Modul verbunden, der eine schnelle und sichere, vibrationsfeste

Verbindung ermöglicht. Die 300-V-Isolation gegen Erde und zwischen den Kanälen

gewährleistet einen sicheren und zuverlässigen Betrieb.

Darüber hinaus kann das LR8531 Widerstandsmessungen durchführen.

Vierleitermessungen sind in vier wählbaren Messbereichen (10 O, 20 O, 100 O und 200 O)

mit einer Genauigkeit von 0,1 % verfügbar und sorgen so für hochpräzise Messergebnisse in

verschiedenen Anwendungen.

Das LR8531 kann außerdem Temperaturen mithilfe von Thermoelementen oder RTDs

(Widerstandstemperaturdetektoren) der Typen Pt100, Pt1000 und JPt100 messen.

Unterstützte Thermoelementtypen sind K, J, E, T, N, R, S, B und C. Zudem kann das Modul

Feuchtigkeit erfassen, was es ideal für vielseitige Anwendungen von der

Umweltüberwachung bis hin zur Bewertung von Materialeigenschaften macht.

Die Kompatibilität mit verschiedenen Thermoelement- und RTD-Typen sorgt für Flexibilität

bei unterschiedlichen thermischen Analyseaufgaben in Forschungs-, Industrie- und

Umweltanwendungen. Jeder Kanal kann individuell konfiguriert werden, sodass Nutzer ihre

Setups an spezifische Prüfanforderungen anpassen können.

Mit einem schnellen Aktualisierungsintervall von 10 ms und einer 16-Bit-A/D-Auflösung

ermöglicht das LR8531 hochpräzise Datenerfassung. Das Modul bietet neun Messbereiche

von ±10 mV bis ±100 V und gewährleistet dabei genaue Messungen in einer Vielzahl von

Anwendungen. Zur Messung von 4-20 mA Signalen kann ein 250-O-Shunt-Widerstand mit

dem 1-5 V Bereich verwendet werden, was die Vielseitigkeit des Moduls noch weiter erhöht.

Das LR8531 verfügt über eine WLAN-Funktionalität, die eine nahtlose Datenübertragung an

den LR8450-01 Wireless-Datenlogger ermöglicht, um Echtzeitüberwachung und -analyse

über dessen LCD-Display durchzuführen. Das kompakte Design des Moduls macht es ideal

für die Installation in engen oder schwer zugänglichen Bereichen. Zudem bietet das LR8531

flexible Stromversorgungsalternativen sowohl per Netzadapter als auch optional per Akku für

vielseitige Konfigurationen.

Dieses drahtlose Modul wird mit einem AC-Adapter (Z1008) und einer Montageplatte mit

Schrauben geliefert, sodass es sicher an einer Wand oder einer anderen flachen Oberfläche

befestigt werden kann.

Wesentliche Merkmale des LR8531:

• Drahtlose Datenübertragung an den Datenlogger LR8450-01

• 15 Eingänge für DC-Spannung, Temperatur, Widerstand

• 10 ms Aktualisierungsintervall

• A/D-Auflösung: 16 Bit

• Spannung: 9 Messbereiche, von ±10 mV bis ±100 V sowie für 4-20-mA-Signale

•

Applikationen

- Analyse von Temperaturschwankungen in EV-Komponenten oder Motoren

- Messung der Umgebungstemperatur in Laboren oder Lagerstätten

- Überwachung von Spannungsfluktuationen und Temperaturentwicklung in Maschinen

- Präzise Temperaturüberwachung in industriellen Prozessen mit RTDs

  (Widerstandsthermometern)

- Bewertung von Materialeigenschaften und Bauteilintegrität

Lieferumfang: LR8531 Drahtloses Spannungs-/Temperaturmodul, Bedienungsanleitung,

Z3231 WLAN-Adapter, Z1008 Netzadapter, Montageplatte, M3×4-Schrauben (für die Verwendung mit der Montageplatte)
