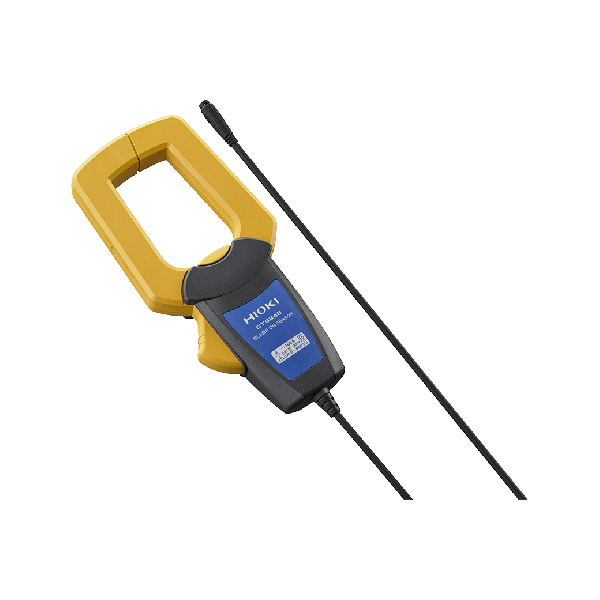

HIOKI CT9848
Die CT9848 ist eine Signalerfassungszange, die zusammen mit dem FT6041 für die selektive
sowie die Zwei-Zangen-Erdungsmessung eingesetzt wird. Bei der selektiven Bestimmung des
Erdungswiderstands von HIOKI als Measuring Earth with a Clamp (MEC) bezeichnet
misst sie den Strom eines einzelnen Erders innerhalb einer mehrfach geerdeten Anlage, ohne
dass dieser zuvor getrennt werden muss.
Im Zwei-Zangen-Verfahren erfasst die CT9848 den resultierenden Strom eines spießlosen
Messaufbaus, bei dem die FT9847 das Prüfsignal in den Erdleiter einspeist. Die Zange ist für
Leiter mit einem Durchmesser von bis zu 52 mm sowie für Sammelschienen mit Abmessungen
bis 78 mm × 20 mm ausgelegt. Das 2 Meter lange Anschlusskabel endet in einem speziell für
den FT6041 vorgesehenen Stecker.
Die CT9848 entspricht den Sicherheitskategorien CAT IV 300 V und CAT III 600 V und ist
speziell für die Signalerfassung in Verbindung mit dem FT6041 konzipiert. Sie kann sowohl
bei der selektiven Erdungswiderstandsmessung als auch im Zwei-Zangen-Verfahren verwendet werden.
Für die spießlose Zwei-Zangen-Erdungsmessung wird die CT9848 gemeinsam mit der Signaleinspeisezange
FT9847 genutzt. Erst durch das Zusammenspiel beider Zangen wird dieses Messverfahren mit dem FT6041
möglich. Beide Komponenten sind bereits im Erdungsmessgeräte-Set FT6041-91 enthalten.
Lieferumfang:
- CT9848 Signalerfassungszange
Zugehörige Produkte:
- FT9847 Signaleinspeisezange
- FT6041 Erdungsmessgerät
- FT6041-91 Erdungsmessgeräte-Set
- FT6380-50 Erdungsmesszange
- FT6380-90 Erdungsmesszange
| Hersteller | HIOKI EUROPE GmbH |
|---|---|
| Lieferzeit | ca. 4 - 6 Wochen |
| Gewährleistung | Drei Jahre |
| Frequenz | DC bis 1 MHz |
| Gleichstrom | 20 A |
| Wechselstrom | 20 A |
