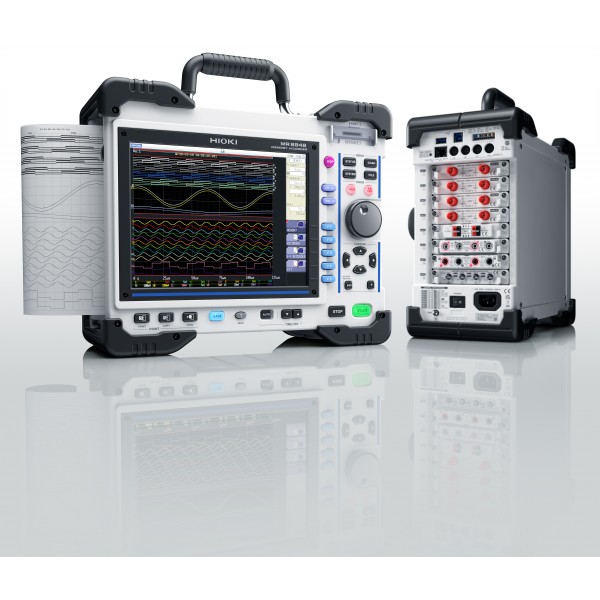

HIOKI MR8848

HIOKI MR8848 Datenlogger

MR8848 - Modularer 32-Kanal-Speicherrekorder, 20 MS/s, 1000 V Direkteingang, robustes Design

Der MR8848 Speicherrekorder ist ein modular aufgebautes Hochgeschwindigkeits-

Datenerfassungssystem, das für präzise Wellenformerfassung auch unter schwierigen

Bedingungen entwickelt wurde. Dank seiner robusten Konstruktion und stoßfestem Gehäuse

eignet er sich sowohl für den Feld- als auch für den Laboreinsatz – insbesondere dort, wo

Vibrationen, Temperaturschwankungen oder beanspruchende Einsatzbedingungen

herrschen. Mit seiner Tastenbedienung und dem widerstandsfähigen Design ist der MR8848

ideal für Langzeittests unter realen Einsatzbedingungen, bei denen zuverlässige

Messergebnisse entscheidend sind.

Das System verfügt über acht Steckplätze und unterstützt eine Vielzahl austauschbarer

Module, wodurch eine hohe Flexibilität für unterschiedlichste Messaufgaben gewährleistet

ist. Es können gleichzeitig verschiedene physikalische Größen wie Spannung, Strom,

Logiksignale, Temperatur, Vibration, Druck und Dehnung erfasst werden – ideal für die

umfassende Analyse komplexer Systeme. Je nach gewählten Modulen lässt sich das

System entweder für simultane, isolierte Messungen mit bis zu 32 analogen Kanälen oder

für Hochgeschwindigkeitsmessungen mit bis zu 20 MS/s konfigurieren.

Für Hochspannungsmessungen steht ein spezielles Modul zur Verfügung, das über

Direkteingänge bis 1000 VDC oder 700 VAC verfügt. Der MR8848 bietet außerdem eine

direkte Kompatibilität mit hochpräzisen Stromsensoren von HIOKI. Breitband-Stromzangen

wie die CT6711 lassen sich z. B. mit analogen Modulen wie dem U8978 kombinieren.

Spezielle Strommodule wie U8977 und 8971 ermöglichen genaue Strommessungen in

einem breiten Messbereich und sind für die einfache Verwendung mit Präzisionszangen und

-sensoren wie CT6841A oder CT6904A ausgelegt. Diese Module erkennen angeschlossene

HIOKI-Sensoren automatisch und versorgen sie mit Strom – für eine besonders einfache

Einrichtung.

Vier integrierte Logikeingänge ermöglichen den Anschluss von bis zu 16 Logikkanälen

mittels 4-Kanal-Logiksonden. Bei Bedarf lässt sich die Anzahl der Logikkanäle durch

zusätzliche Logikmodule erweitern.

Drei kompatible Ausgangsmodule bieten Funktionen wie Impuls- und Wellenformerzeugung

zur Signalsimulation und -prüfung. Mit dem Arbiträr-Generator U8793 können

benutzerdefinierte Signalverläufe programmiert und ausgegeben werden – ideal zur

Simulation von Störungen. Die kostenlose Software SF8000 erleichtert die Erstellung von

Wellenformen durch direkte Dateneingabe und unterstützt Anwendungen wie

Rauschsimulation oder das Kombinieren mehrerer Signalformen.

Für lange, unterbrechungsfreie Aufzeichnungen bietet der MR8848 die optionale

Echtzeitspeicherfunktion MR9001-01, mit der Messdaten direkt auf die optionale 1 TB SSD

oder auf ein anderes externes Speichermedium (z. B. SD-Karte oder USB-Laufwerk)

geschrieben werden können. Im Gegensatz zu herkömmlichen Systemen, die interne

Speicherpuffer verwenden, ist kein Pausieren der Messung zum Datenexport erforderlich.

Dies ermöglicht kontinuierliche Erfassung über lange Zeiträume. Zusätzlich minimiert die

Echtzeitspeicherung das Risiko eines Datenverlusts bei plötzlichem Stromausfall und sorgt

für stabile, zuverlässige Aufzeichnungen.

Die DC-Versorgungseinheit 9784 ist eine werkseitig integrierte Option, die den Betrieb mit

externen Gleichspannungsquellen von 10 bis 28 V – etwa mit Fahrzeugbatterien –

ermöglicht. Dieser große Eingangsspannungsbereich macht externe Netzteile überflüssig

und ist ideal für mobile Anwendungen und den Feldeinsatz. Die Integration bei der Fertigung

des MR8848 sorgt für eine kompakte und verlässliche Lösung für unterwegs.

Ebenfalls werkseitig erhältlich ist die Druckereinheit U8351, die einen sofortigen,

manipulationssicheren Ausdruck von Wellenformen und Messergebnissen direkt am

Einsatzort ermöglicht. Sie eignet sich ideal für Anwendungen, die prüfbare Papierdokumente

erfordern – etwa in der Regulierungsdokumentation, bei Serviceeinsätzen oder zur Abnahme

durch Kunden. Der Drucker ist besonders praktisch in Umgebungen, in denen digitale

Medien nicht praktikabel oder verboten sind, und bietet schnelle Dokumentation ganz ohne

PC oder USB-Speicher.

Zur Unterstützung Ihres Workflows stehen verschiedene Softwaretools zur Verfügung. Die

kostenlosen Programme MR6000 Viewer und Waveform Viewer ermöglichen eine einfache

Anzeige, Analyse und den Export von Messdaten. Für weitergehende Aufgaben bietet der

9335 Wave Processor leistungsstarke Funktionen zur Datenverarbeitung und Batch-

Konvertierung. Die Integration in LabVIEW, MATLAB sowie die Steuerung über SCPI-

Kommandos erlauben eine flexible Automatisierung und Systemanbindung.

Der MR8848 findet breite Anwendung in der Infrastruktur- und Transporttechnik, wo seine

hohe Abtastrate, Mehrkanalfähigkeit und modulare Eingangsarchitektur eine umfassende

Systemdiagnose und -validierung ermöglichen. In der elektrischen Energieversorgung wird

er zur Prüfung von USV-Anlagen eingesetzt, indem er Spannungs-, Strom- und

Temperaturverläufe auf Eingangs- und Ausgangsseite aufzeichnet, um eine zuverlässige

Notstromumschaltung sicherzustellen. In der Wasserkrafttechnik ermöglicht er präzise

Lastabwurftests durch Erfassung von Signalen wie Turbinendrehzahl, erzeugtem Strom und

Wasserdruck, um ein sicheres Abschalten nach Lastabfall zu prüfen.

Für die Prüfung von Hochspannungs-Leistungsschaltern misst der MR8848 exakt die

Zeitdifferenz zwischen Schaltbefehl und Kontaktreaktion über alle drei Phasen hinweg – ein

wichtiger Beitrag zur Identifikation von Schaltverzögerungen und zur Einhaltung von

Zeitvorgaben. Im Bahnbereich werden Antriebsstrom, Motorspannung,

Fahrzeuggeschwindigkeit, Bremsdruck und Vibration während realer Testfahrten

aufgezeichnet – ideal zur Korrelation mehrerer Parameter und zur Validierung

sicherheitskritischer Systeme.

Wesentliche Merkmale des HIOKI MR8848:

- bis zu 8 Steckplätze, bis zu 32 isolierte Analog- und 16 Logikkanäle simultan
- Hochgeschwindigkeitsabtastung mit bis zu 20 MS/s
- Direkte Hochspannungseingänge bis max. 1000 VDC, 700 VAC Eingangsspannung
- Datenaufzeichnung in Echtzeit direkt auf optionale 1 TB SSD
- Stromversorgung über Netzspannung (AC) oder Gleichspannung (DC)

- USPs: Betrieb mit externer Gleichstromversorgung (10 bis 28 VDC)
- Sofortiger, manipulationssicherer Ausdruck von Messdaten direkt am Einsatzort

Applikationen

- Auswertung der Reaktionszeit von USV-Anlagen und Rechenzentren bei Stromausfall

- Überwachung der Turbinensteuerung und Abschaltung in Wasserkraftwerken nach

  plötzlichem Lastabfall

- Messung der Phasenreaktionszeit zur sicheren Abschaltung von Leistungsschaltern

- Erfassung von Antriebs-, Brems- und Vibrationsdaten bei realen Testfahrten im

  Schienenverkehr

- OK/NOK-Bewertung von Schweißqualitäten anhand von Wellenformen

- Vielseitiges Werkzeug für Wartungsanwendungen, bei denen netzunabhängige

  Mehrkanal- und Hochspannungsaufzeichnungen erforderlich sind

Lieferumfang: MR8848, Netzkabel, Schnellstart-Handbuch, Sicherheitshinweise, Aufzeichnungspapier 9231 und Papierrollenhalter (bei installierter Druckereinheit U8351)
