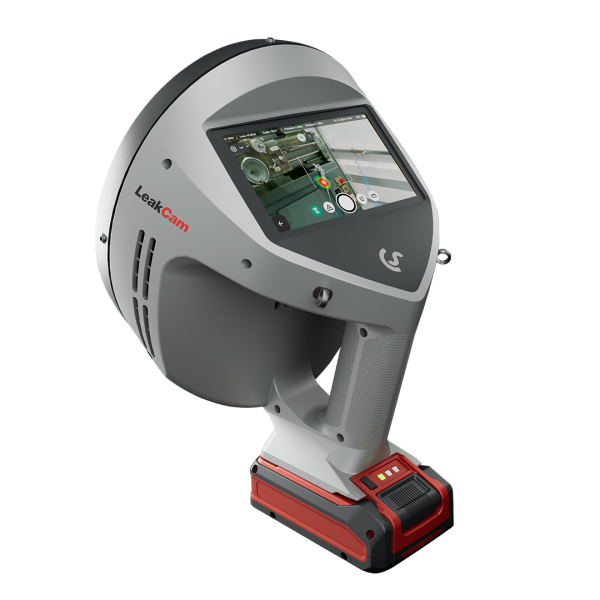

LeakCam - alle relevanten Leckagen auf einen Blick
Die LeakCam spürt Druckluftlecks und Leckagen in komprimierten Gasen präzise auf - selbst in lauten industriellen Produktionsumgebungen. Ausgestattet mit 64 Ultraschall-MEMS-Mikrofonen und dem patentierten Power Beam Forming Algorithmus visualisiert sie mehrere Leckagen gleichzeitig und ermöglicht die schnelle Lokalisierung aus großer Entfernung. So sparen Sie Zeit bei der Leckagesuche, senken Energiekosten und erhöhen die Effizienz der Instandhaltung.
Vorteile der LeakCam:
- Der patentierte Power-Beam-Forming Algorithmus - ermöglicht die gleichzeitige Erkennung und Visualisierung von mehreren Leckagen aus großen Entfernungen
- 64 Ultraschall-Mikrofone mit einer Anordnung von maximal 20 cm Abstand ermöglichen die präzise Lokalisierung von Leckagen aus bis zu 20 Metern Entfernung bei einer 10 / Jahr Druckluftleckage.
- Anpassbarer Frequenzbereich von 1 bis 80 kHz für eine genaue Leckageortung, selbst in lauten Produktionsanlagen, wobei Störquellen effektiv ausgeblendet werden.
- Intuitive Bedienung ohne Schulungsaufwand.
- 5"-HD-Display und 13-Megapixel-Kamera für klare, detailreiche Visualisierungen.
- Ergonomisches Design mit Einhandgriff, Nackengurt und Befestigungsösen für langen Einsatz.
- Austauschbare Akkus mit 8 Stunden Laufzeit für unterbrechungsfreies Arbeiten.
- Abschätzung der Leckagemenge in l/min oder cfm sowie Berechnung der jährlichen Kosten.
- Präzise Fokussierung und Leckageratenbestimmung dank integriertem Laserabstandsmodul.
- Kompatibilität mit der Leak Reporter V2 und Cloud-Lösung für erweiterte Analyse und Dokumentation.
Produktdetails
Energieeffizienz und Einsparpotenziale mit der LeakCam
In den Industrieländern werden rund 10% des gesamten industriellen Stromverbrauchs für die Drucklufterzeugung verwendet, in Deutschland sind es sogar 14%. Leckagen stellen dabei einen erheblichen Energieverlust dar. Die meisten Druckluftsysteme haben Verluste im Bereich von 20% bis 40%, in schlecht gewarteten Systemen sogar mehr als 60%. Druckluftlecks vergeuden oft 8760 Stunden im Jahr Energie und verlängern die Betriebszeiten von Kompressoren, was auch die Wartungsintervalle verkürzt.
Die Reparatur von Druckluftleckagen reduziert also nachhaltig den Energieverbrauch, bietet eine Absicherung gegen steigende Strompreise und reduziert die Last auf die Kompressoren. Teilweise können sogar einzelne Kompressoren abgeschalten werden, nachdem die Leckagen beseitigt wurden oder mit deren freigewordenen Kapazität kann die Produktion erweitert werden.
Wie funktioniert eine Akustik-/Ultraschallkamera für die Leckageortung?
Akustik- und Ultraschallkameras verfügen über mehrere Mikrofone, deren Signale durch den verwendeten Beamforming-Algorithmen gebündelt werden, um Schallquellen im Sichtfeld der Kamera sichtbar zu machen. Der wählbare Frequenzbereich der Geräte hängt dabei von den verwendeten Mikrofonen und deren Anordnung ab. Für die Leckagesuche von unter Druck stehenden Gasen wird typischerweise der Ultraschallbereich um 40 kHz verwendet, da hier die charakteristischen Geräusche von Gaslecks am besten erfasst werden. Akustische Geräusche werden vollständig herausgefiltert, sodass auch in lauten Produktionsumgebungen effizient nach Leckagen gesucht werden kann.
3x bessere Leckage-Erkennung durch Power Beamforming statt Standard Beamforming
Der Power Beamforming Algorithmus der LeakCam nutzt die Signale von 64 Ultraschall-MEMS-Mikrofonen und deren Positionen, um mehrere Leckagen gleichzeitig zu lokalisieren. Mit einer einzigartigen Dynamik von bis zu 20 dB ermöglicht die LeakCam die gleichzeitige Erkennung unterschiedlich lauter Leckagen - ohne dass größere Leckagen oder Ultraschallstörgeräusche kleinere Leckagen überdecken. Die Dynamik beschreibt also die Fähigkeit, Schallquellen unterschiedlicher Lautstärke zu erkennen, ohne dass laute Quellen leise Quellen verdecken. Im Vergleich dazu erreichen herkömmliche Lecksuchgeräte, die den Standard Beamforming Algorithmus verwenden, nur eine Dynamik von 3-4 dB, was ihre Fähigkeit zur gleichzeitigen Erkennung mehrerer Leckagen stark einschränkt.
Dank dieser Technologie kann die LeakCam große Bereiche absuchen, ohne kleinere und mittlere Leckagen zu übersehen. Der Abstand von maximal 20 cm zwischen den Mikrofonen sorgt zusätzlich für eine besonders präzise Leckageortung - selbst über größere Entfernungen - und gewährleistet eine exakte und effiziente Leckagesuche.
Warum spart das reine Auffinden von Druckluftlecks nicht unbedingt Energie/Geld?
Das alleinige Auffinden von Druckluftlecks spart keine Energie / Geld. Um den Energieverbrauch zu senken, ist es notwendig, diese Leckagen in einem zweiten Schritt auch zu beheben. Die LeakCam hilft dabei, indem sie wichtige Informationen direkt am Leck speichert, welche für die Reparatur notwendig sind:
- Wo befindet sich das Leck?
- Was muss getan werden, um das Problem zu beheben?
- Wie hoch sind die geschätzten Kosten / Energieverbrauch / CO2 Emissionen für jedes Leck in Summe für das ganze Audit?
- Bis zu zwei Bilder des Lecks, das das undichte Element zeigt
Wie werden die Leckage-Daten nach der Ortung verwaltet?
Die Daten eines Audits mit potenziell hunderten von Lecks können lokal mit der Leak Reporter V2 Software oder online mit der Leak Reporter Cloud Solution verwaltet werden. Mit nur wenigen Klicks lassen sich automatische Leckageberichte (PDF, CSV) erstellen, die alle relevanten Informationen zu jedem Leck und eine allgemeine Übersicht enthalten. Der daraus generierte Bericht kann als Arbeitsplan für die Instandhalter verwendet werden und dient zusätzlich als Dokumentation für ISO 50.0001 Zertifizierungen und Energiemanager.
Die LeakCam ist somit eine ganzheitliche Lösung für das Leckagen Management, die erhebliche Energie- und Kosteneinsparungen ermöglicht.
Dichtigkeitsprüfung und Lecksuche für andere Gase und Vakuum:
Neben Druckluftlecks kann die LeakCam auch Leckagen von Stickstoff, Argon, Methan und CO2 aufspüren und visualisieren, solange sie einen Druck von etwa 0,3 Bar (relativ zur Atmosphäre) und einen Verlustvolumenstrom von etwa 0,05 Litern pro Minute aufweisen. Darüber hinaus ist die LeakCam auch für Dichtigkeitsprüfungen und andere Gase geeignet, vorausgesetzt, die Leckage- und Druckparameter sind gegeben. Bei Dichtigkeitsprüfungen in Produktionsprozessen kann auch ein Ultraschallsender eingesetzt werden, wenn dessen Volumen in den Prüfling passt.
Ergonomisches Tragekonzept mit wechselbaren Akkus
Das Tragesystem der LeakCam bietet höchsten Komfort und optimale Bedienbarkeit. Der im Set enthaltene Kreuzriemen hält Ihr Leckagesuchgerät sicher und griffbereit vor der Brust. Dank der im Set enthaltenen Einhell 18 V 2 Ah (ca. 2,5 Stunden) und 18V 4 Ah Akkus (ca. 5 Stunden) profitieren Sie von flexibler Energieversorgung mit minimalem Gewicht für ausgedehnte Audits. Mit dem externen Ladegerät können Sie einen Akku nutzen, während der andere geladen wird, was unterbrechungsfreies Arbeiten ermöglicht.
- Entlastung für Nacken und Schultern: Ergonomische Gewichtsverteilung auf den Oberkörper.
- Stabile Fixierung: Kein Schwingen - für präzises Arbeiten und einfache Touchscreen-Bedienung.
- Individuell anpassbar: Passt sich jeder Körpergröße an.
- Schnelles Handling: Einfaches An- und Abnehmen dank Schnellverschluss.
